金属手机三星A5拆解测评：良心之作 秒杀小米Note
录入：edatop.com 点击：
取下电池、扬声器等小器件house，GALAXYA5基本已经拆完了。接下来主要看看主板：

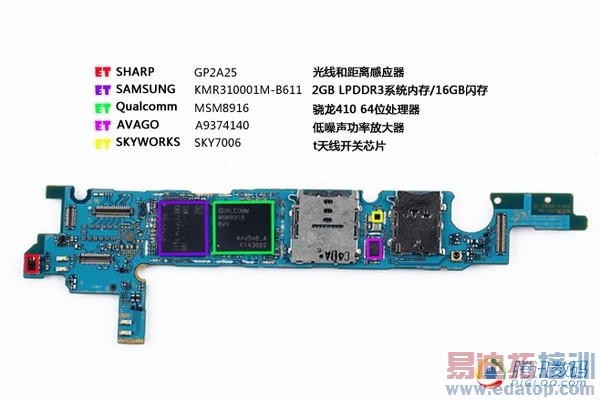

打开主板上的屏蔽罩让我们看看主板上有些什么芯片吧。首先是主板的正面，从左至右分别是来自夏普的GP2A25的光线感应和距离感应器；三个接口分别连接500万前置摄像头，显示屏和1300万后置摄像头；接口旁的是来自三星自家的2GB运存和16GB闪存空间的内存芯片，型号为KMR310001M-B611；紧挨着内存芯片的就是A5的心脏来自高通骁龙410的64位处理器MSM8916；在两个SIM卡槽之间，比较大的一颗芯片是来自与AVAGO的A9374140低噪声功率放大器；上面一颗是来自SKYWORKS的SKY7006天线开关芯片。
主板背面主要有高通的WCN3660BWiFi、蓝牙、FM和GPS集合芯片；高通的PM8916电源管理芯片；来自于BOSCH的BMC150三轴加速度计和三轴电子罗盘；高通的WTR1605LLTE射频芯片；两颗来自Murata的天线开关集成芯片；一颗来自RFMD的RF7459A的四波段GSM/WCDMA功率放大器；一颗来自SiliconMitus公司的型号为SM5502的USB智能开关芯片。

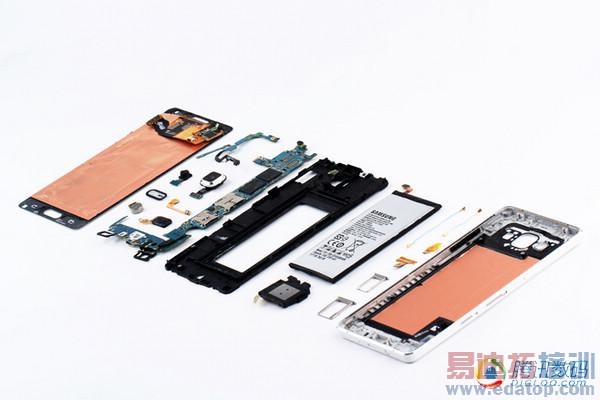

老规矩，最后的全家福。
总结
三星GALAXYA5整体保持了三星一贯的作风，手机内部结构紧凑，但不杂乱，拆解简单，后期维修保养比较方便。
