三分之一信用卡大小的小米盒子里藏了啥？小米盒子暴力拆解
录入：edatop.com 点击：
在小米15日的发布会上，与小米Note同台亮相的还有小米盒子mini版OTT机顶盒，雷军称它为小米小盒子，别看它个头与普通插座一般，但功能上表现抢眼，搭载联发科MT8685四核芯片/1GB内存，支持在线影片观看、APP商店。今天带来小米小盒子暴力拆解图片，看看这个小魔盒究竟由什么组成。

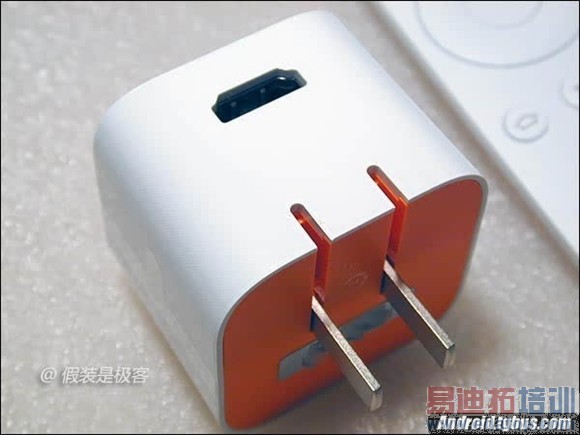

从官方的数据来看，这款盒子使用了联发科MTK的MT8685四核芯片，盒子的功能进行了最大幅度的精简，只有一个HDMI接口可以外接电视。以下为官方数据罗列：
处理器：MTK MT8685 Cortex-A7，四核1.3GHz
GPU:Mali-450， 4+2核，416MHz
内存：1GB DDR3
用户内存：4GB eMMC
尺寸：46.8×46.8×38mm
重量：73克
售价：199元
硬件拆解：

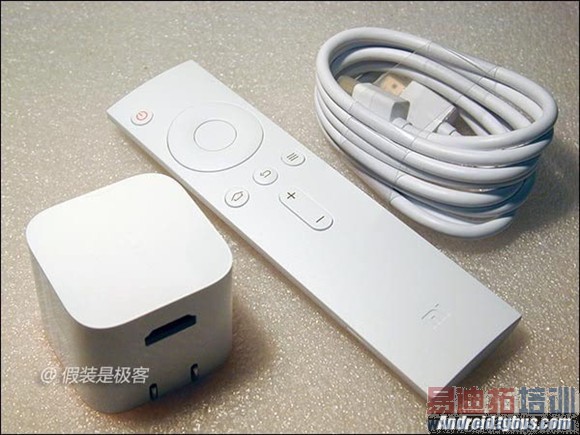

小米小盒子有两个配件，一个是蓝牙遥控器，另一个是1.5米长的HDMI线。

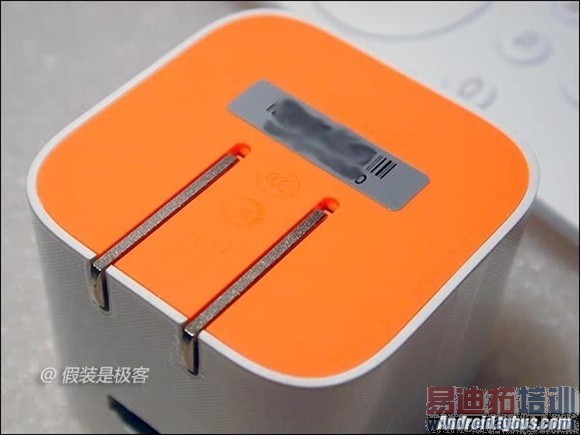

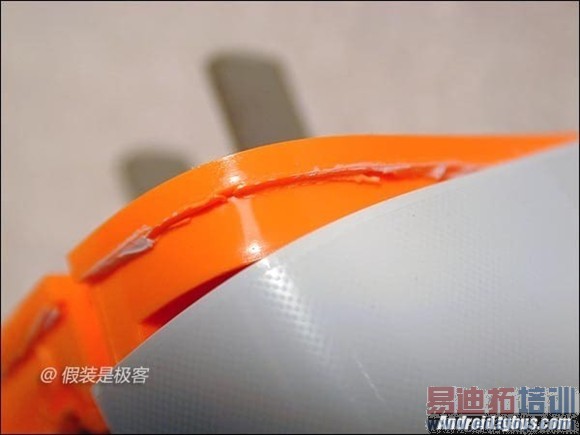

盒子外部没有使用螺丝，外壳使用了超声波塑焊成型，因此在拆解时比较困难。在拆解完成后，对外壳也造成了破坏，很难复原。

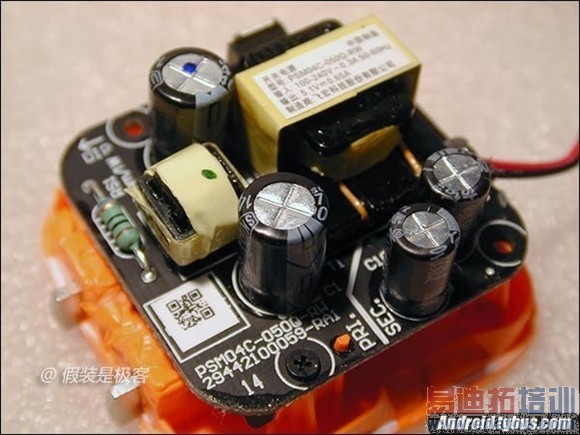

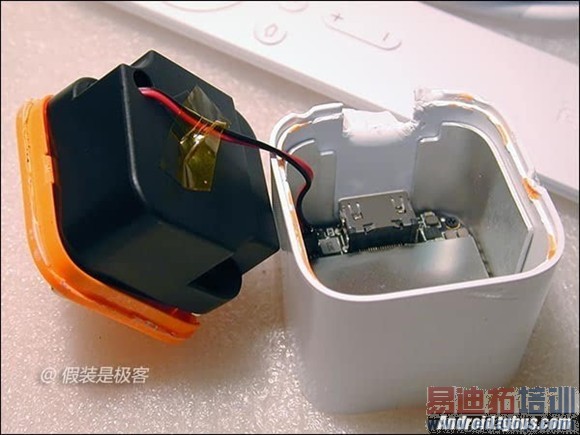

电源部分外部有黑色的阻燃塑料保护，拆除后露出电源板。通过开关电源变压器的数据及实测，电源输出5.1V直流。电源高低压部分没有使用常见的物理开槽方式隔离，而是通过增大元件隔离距离的方式以符合相关电气规范。
