揭秘最薄手机vivo X5 Max厚4.75 mm的秘密 vivo X5 Max拆解
录入：edatop.com 点击：

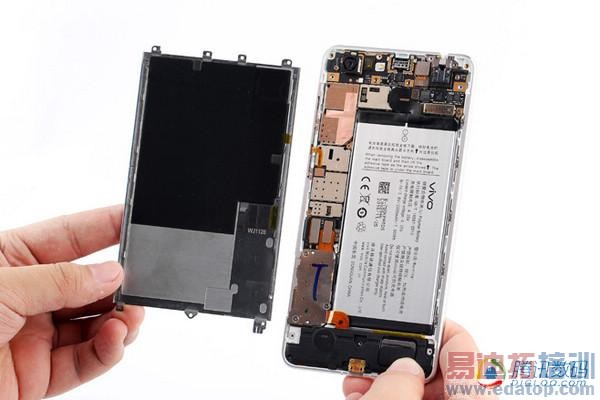

由于背负着"纤薄"的第一使命，X5 Max在散热方面处理得相对简单，当打开后盖后，仅仅只看到后盖上有一大块黑色散热贴和主板CPU屏蔽罩上一小层铜箔。
为了控制厚度，X5 MAX的主板采取的是单面贴装，绝大多数元器件都集中在主板的一面。

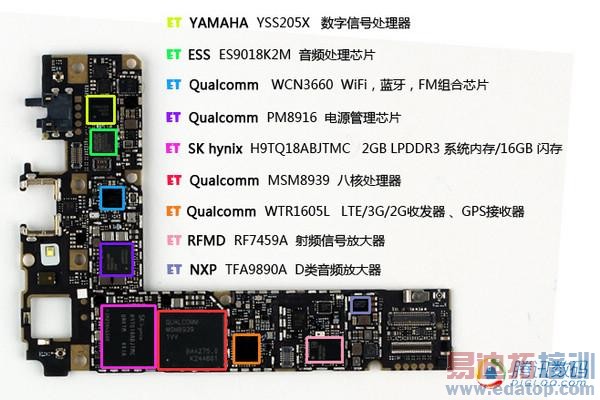

处理器与系统内存PoP堆叠封装是目前手机主板主流的处理方式（为节省主板空间），但是两块芯片叠加之后势必带来主板整体的厚度增加，因此X5 Max没有采取这种方式。主板上的主要IC有，高通MSM8939 八核处理器、SK hynix 海力士H9TQ18ABJTMC 2GB DDR3 运行内存/16GB 闪存、高通PM8916电源管理芯片、高通WCN3660 WiFi，蓝牙，FM组合芯片、高通WTR1605L 2G/3G/4G 射频收发器、RFMD RF7459A 射频信号放大器，值得关注的是X5 Max的音频解决方案，使用到了三颗芯片，分别是雅马哈 YSS205X DSP 数字信号处理器、ESS ES9018K2M 音频解码芯片以及NXP TFA9890A D类音频放大器。

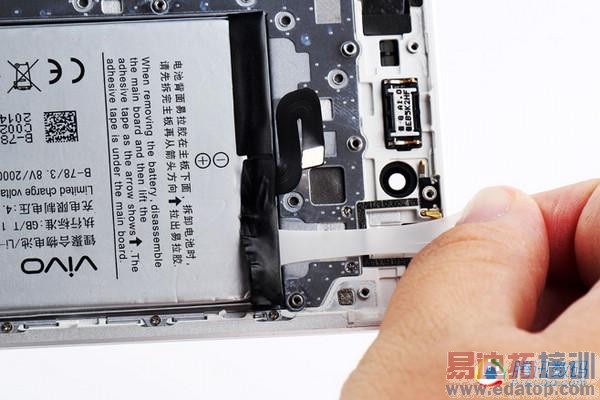

固定X5 Max的电池所用胶和最新的iPhone所采用的一样，为两条易拉胶。这胶的好处和双面胶不同，它粘性大但极易去除（像图中那样和电池相对水平就能将其拉出来）。
最后eWiseTech工程师根据拆解和测量绘制了X5 Max内部构造示意图。

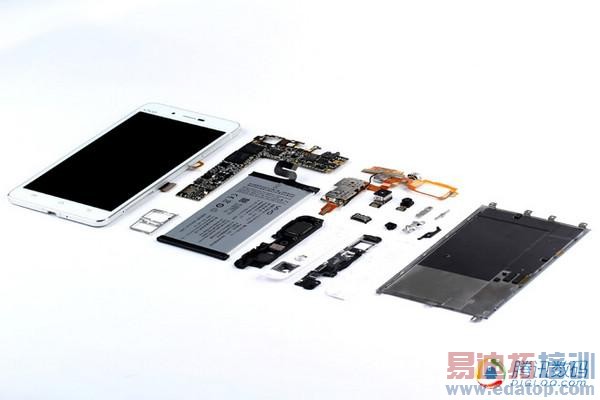

最后经统计，图中vivo X5 Max主要由17个模块组成（不含各种螺丝）。 综合看来，vivo X5 Max纤薄的秘密主要在于简化结构堆叠（总体三层布局），去掉常见的中框、主板的单面贴装（处理器不采取主流的堆叠封装）以及耳机插孔专利等等。不过，尽管它的薄与众不同，但它的续航能力和同等价位的手机相比就逊色许多。
