小米变“芯” 16000mAh松下电池版小米移动电源拆解测试

录入:edatop.com     点击:

  前面提到的此次采用松下电池后,为什么能量反而降低了2.4-4Wh呢?通过查看规格书,问题答案浮出水面。原因在于松下NCR18650BE电池,典型容量为3180mAh(11.44Wh),电压平台为4.20V(+0.03V),放电终止电压为2.5V,这与大多数电池不同;而LGABE11865的标称容量为3200mAh(12.0Wh),电压平台提升到4.35V(±0.05V),每支电池比松下的多了0.56Wh。虽然电池的容量相当,两者工作电压不同,能量也不同。单电池的售价上,松下NCR18650BE批量报价为22元/只,价格比同容量的LG略贵;但由于能量高并延续了4.2V平台的通用性,得到不少玩家的追捧。

小米变

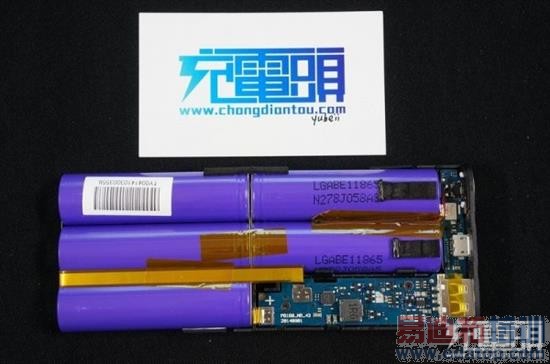

  再来回顾一下小米16000mAh移动电源LG电池版,LG这款新品电池型号为LGABE11865,外观为深紫色PVC封套,已经交给小米用作充电宝首发。据供应链介绍,LGABE11865每千只的批量报价为19元/只,相比松下同容量便宜3元,性价比还比较高。

小米变

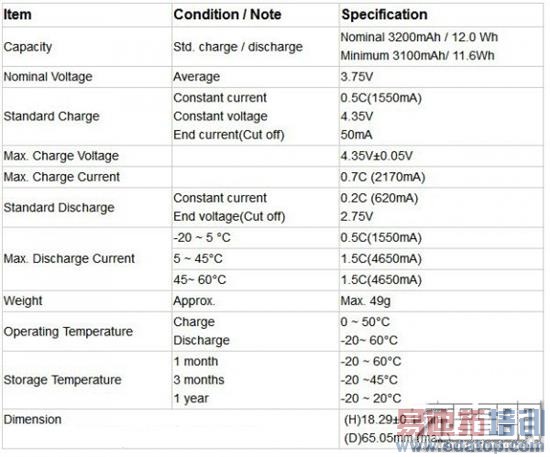

  LGABE11865官方PDF中标称容量为3200mAh(12.0Wh),最小容量为3100mAh(11.6Wh);充电截止电压为4.35V(±0.05V),放电截止电压为2.75V;电芯内阻在50毫欧以下,最大放电电流为4.65A;LGABE11865每支重量约49g左右,相比LGABB41865(2600mAh)的48g仅重了1g,可见新工艺让能量密度得到显著提升。

  开箱、拆解完毕,最后就是测试了,"变芯"后的小米16000mAh移动电源性能是否还是那么给力呢?答案即将揭晓。

小米变

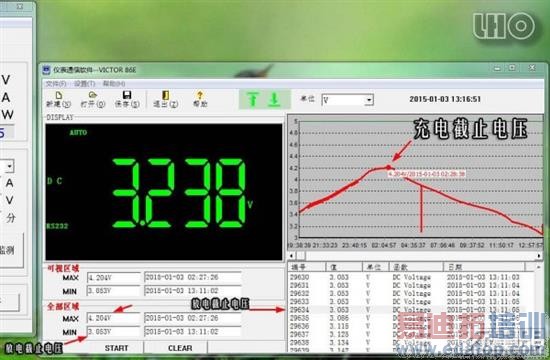

  首先是进行充电与放电截止电压测试,充电截止电压能直观的体现出电源是否过充,还能看出有木有充满;放电截止电压测试能知道电池是否过放,也能看出放出合理电量值。这里使用的是VICTOR 86E数字万用表连接电芯正负极,全程监控提取出的电压与曲线。松下电池版的充电截止电压为4.204V,这个数值正常;放电截止电压为3.053V,比PDF标称的2.5V截止电压略高,可见还有电量尚未输出完毕。

小米变
