绝密资料曝光 双镜头竟是这么造出来的！
录入：edatop.com 点击：

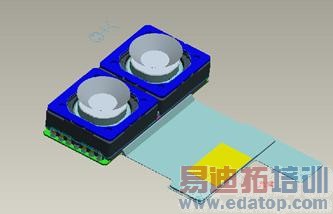

模组制造过程：
首先荣耀从配件厂发货到光宝，然后光宝进行组装过程，主要是有如下部分：
1、SMT：完成陶瓷基板上元器件焊接。共有10个主要环节。
2、COB组装和部件组装，组装传感器，基座，马达，LENS,蓝玻璃滤光片。调整光轴偏差。有36个主要环节。

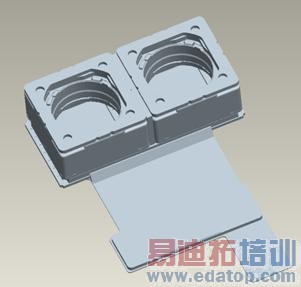

除此以外还有组装支架，进行各项参数校准，进行验证后出厂，有27个主要环节。
陶瓷基板PCB.进行SMT，焊接上马达驱动芯片，EEPROM，电容等元器件。此时还没有图像传感器。
随后清洗基板，清洗传感器，然后COB邦定图像传感器，进行功能检测，并把已经粘贴了蓝玻璃滤光片的塑料底座使用胶水粘贴在陶瓷基板上并进行加温固化，把VCM马达粘使用胶水贴在塑料底座上，然后焊接马达引脚，并进行功能检测，再接着ACF工艺热压焊接FPC，引出信号，并进行测试。
最后才是安装Lens，并在参数调试完毕后点胶固定Lens在马达运动圈上.
