魅族 MX4 Pro 深度拆解：是否代表魅族制造水平的Pro？
录入：edatop.com 点击：

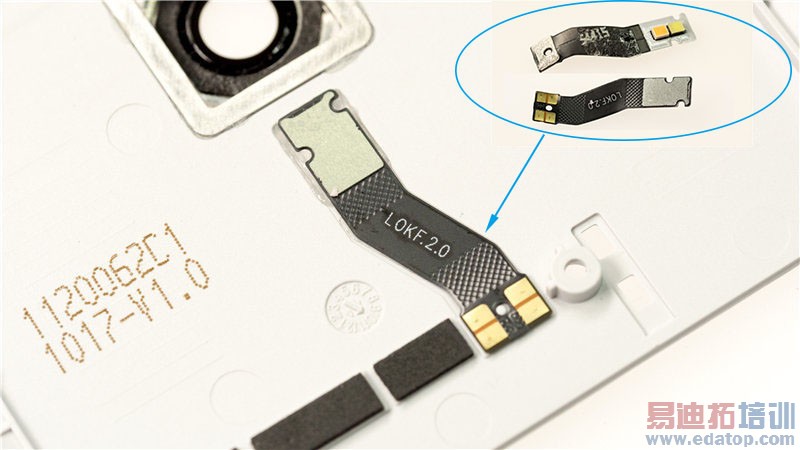

▲闪光灯排线
因为是双色温（5500K+2200K），所以是四个金属触点。

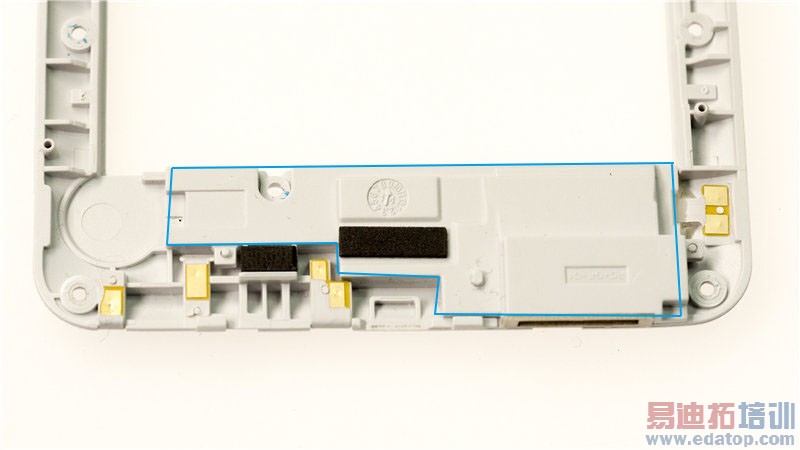

▲扬声器
外面看扬声器就五个圆孔，但是在 Pro 上扬声器占据的位置如图示，比较大。

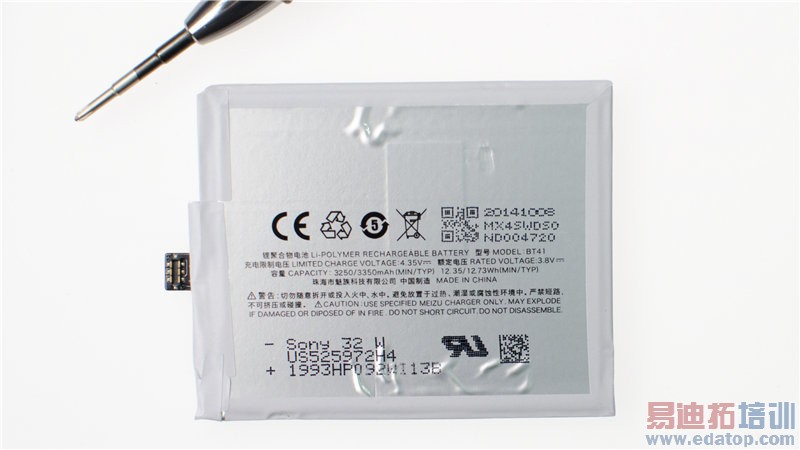

▲电池
电池由排线与主板连接，典型值为 3350mAh 的锂聚合物电池，Sony、三星提供，这块电池来自 Sony。

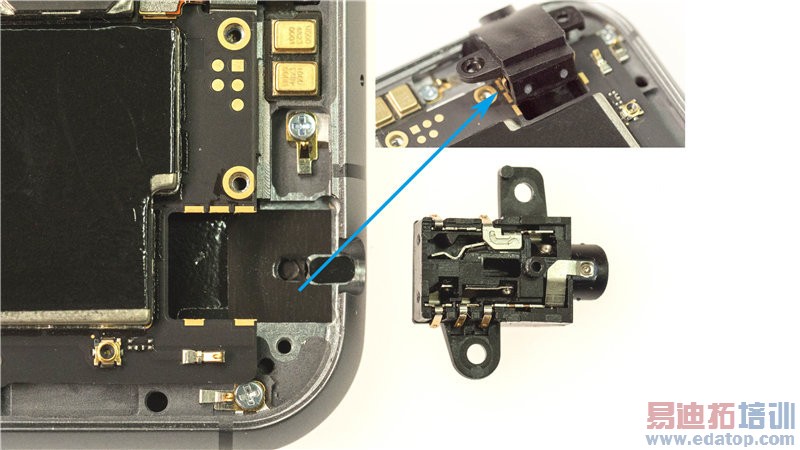

▲耳机座
标准 3.5mm 接口，从 MX3 开始，魅族就通过触点把耳机座直接卡在主板上，再用螺丝固定。

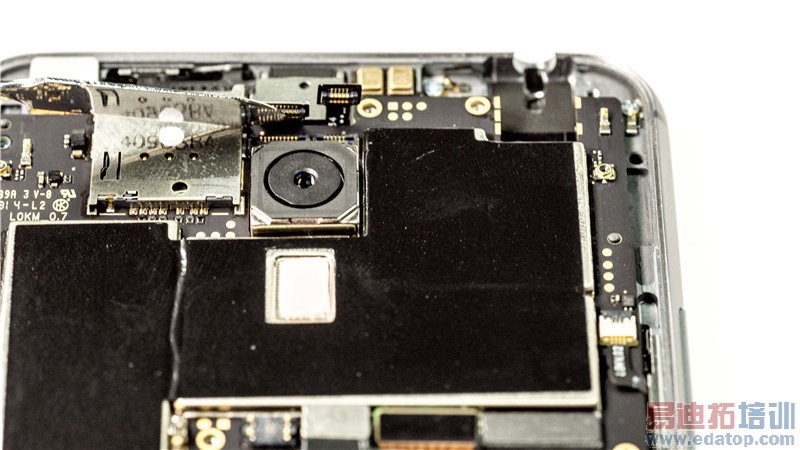

▲拆下主板
要想把主板拆下，只需要松开 6 个排线和一个同轴天线接口。

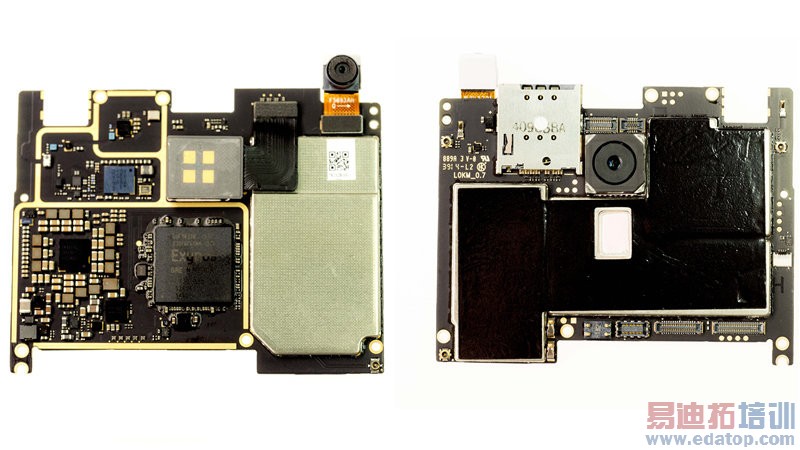

▲主板正反面
魅族熟悉的黑色 PCB 又回来了，其实 PCB 版黑色也好，蓝色也好，在电气性能上并没有差别，只是业界有一个传统看法就是黑色的代表高端。使用黑色 PCB 反而会增加制作和维修成本，当然啦，使用黑色也算是厂商在技术方面自信的一种表现。
主板上大部分元器件被屏蔽罩覆盖，屏蔽罩是直接焊死在主板上，相比普通的可拆卸屏蔽罩，这也要增加维修成本，屏蔽罩上面覆盖石墨辅助散热。
