全球首款“无边框”手机 夏普全程拆解
录入：edatop.com 点击：
超窄边框是日前各大厂商竞相追逐的一个品牌差异点，而夏普于今年下半年发布两款新机AQUOS Crystal X和Crystal，以其几乎看不见的超窄边框吸引了不少眼球。
夏普以仅2.26mm的超窄边框刷新日前智能手机边框窄度的记录，同时借助水晶屏幕的切割边缘的透视效果，在肉眼下几乎无边框，令人惊叹之余也从一个侧面可以看到日系手机即使在终端市场逐渐没落，但是仍然可以代表上游供应链里的核心技术生产力。高科技确实值得我们中国学习。
开门见山。

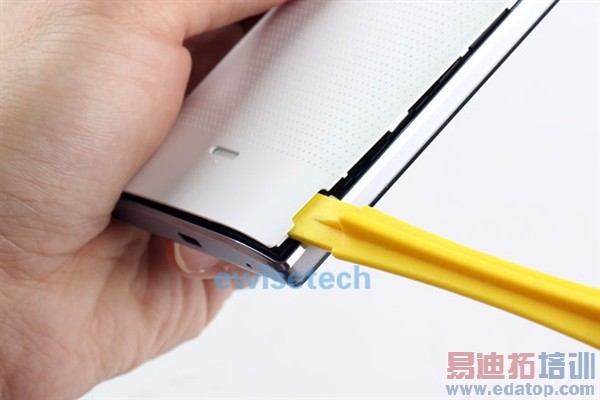

拆开可拆卸后盖。
拧下固定后端盖的11颗螺丝。
打开后端盖，后端盖上有少量卡扣但是并不难打开，然后分离振动器和扬声器。

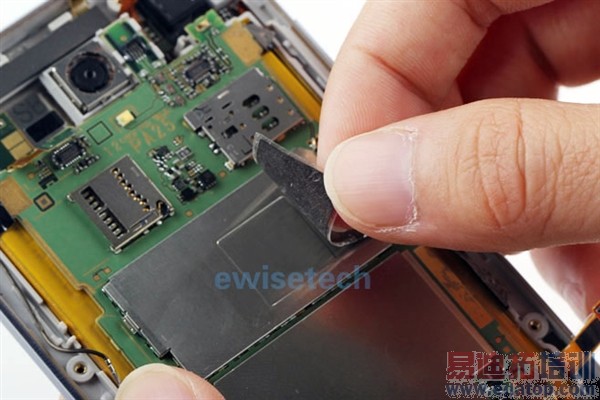

撕开粘贴在主板屏蔽罩上的贴纸。

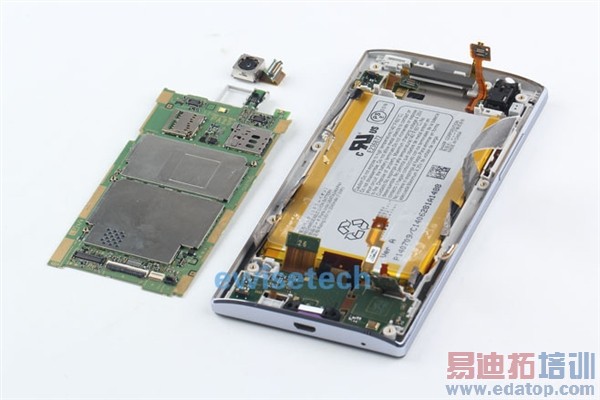

分离连接主板的各接线口，取下主板并一起拿下扣在主板上的后置摄像头。

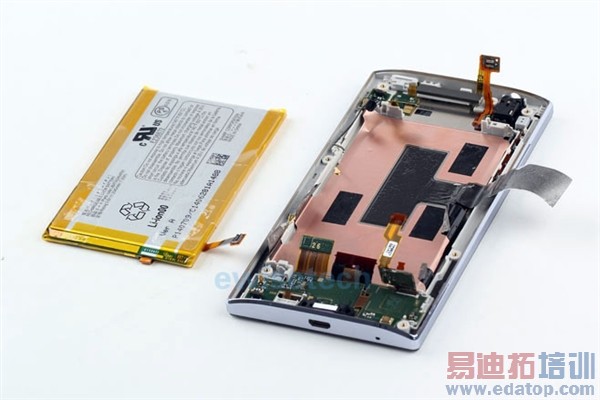

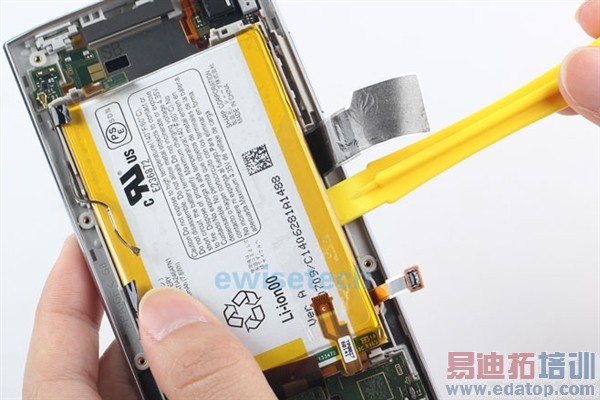

电池和前面板有一层粘性胶，拆下来还是会费点功夫，要用撬片慢慢撬下来。
看到拆下来的电池，感觉又一是个熟悉的身影(索尼电池)。

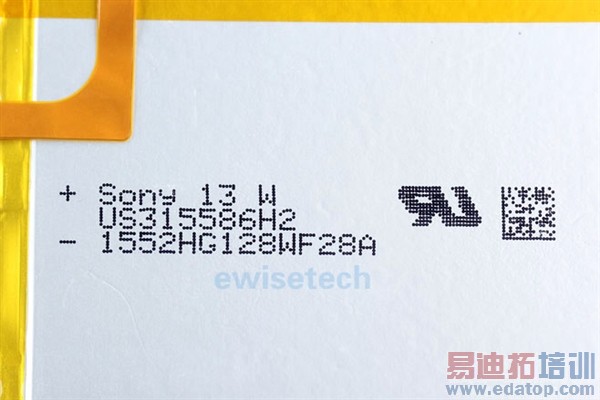

果然在电池背部看到了Sony的标识。

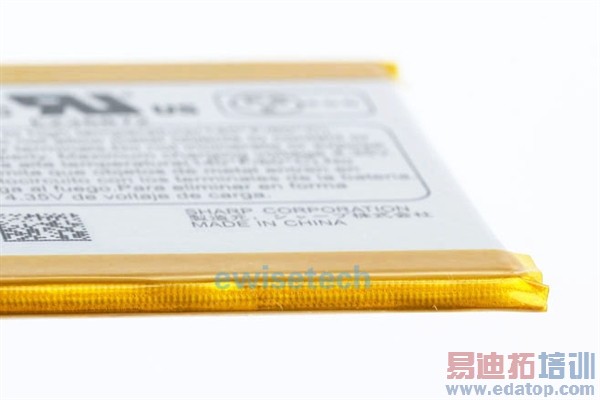

电池厚度仅为2.9mm，算比较薄的了。

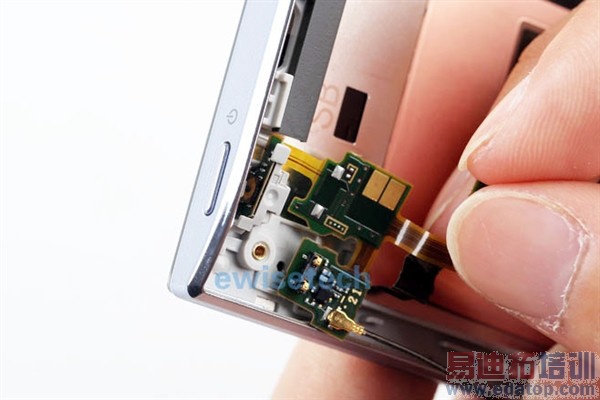

取下电源按键/同轴线接口软板。
这就是那个跟骨传导无听筒技术相关的模块。
这玩意看起来没什么特别的但体积倒是比常规的听筒小了几"大圈"。

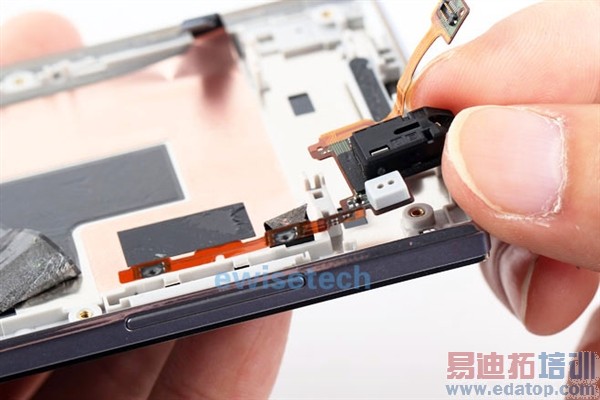

接下来取下的是耳机/降噪麦克风/音量按键模块。

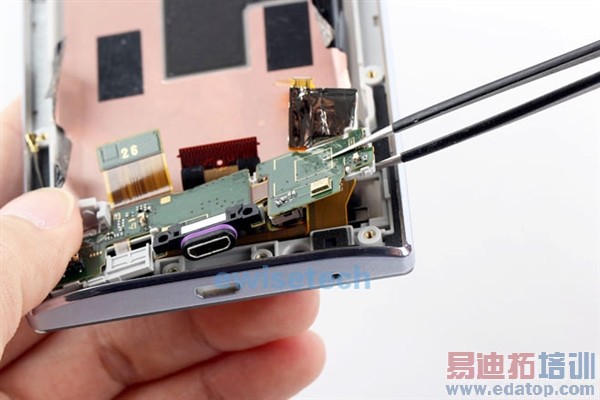

用镊子取下USB接口/麦克风排线模块。

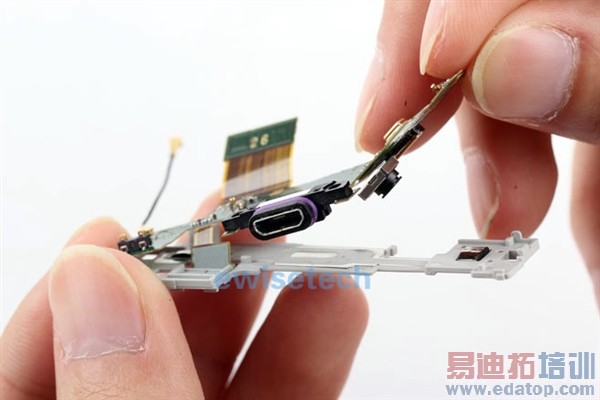

USB接口/麦克风排线模块下还有一个支撑板。

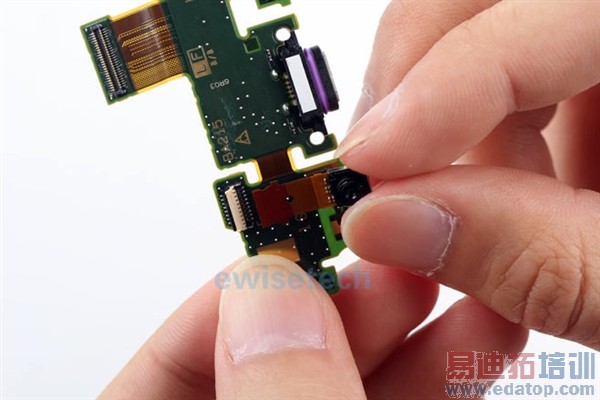

USB接口/麦克风排线模块下连接的前置摄像头。

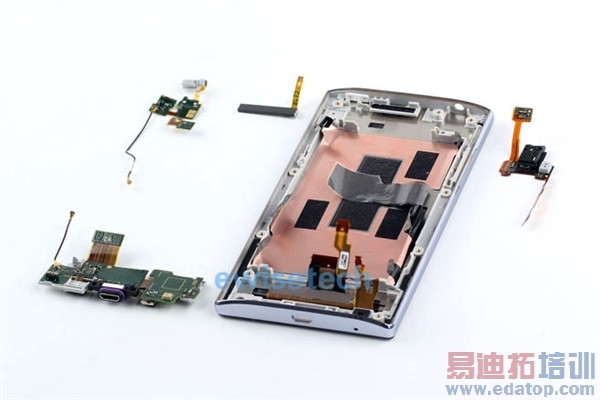

来一张以上各模块的分解集合图。
接下来就是重头戏(拆解屏幕)来了。这款几乎看不到边框的手机屏幕到底是怎样的构造？为何能做到几乎看不到屏幕黑边，从而达到近乎"无边框"(实际上有边框只是边框很窄)的效果？

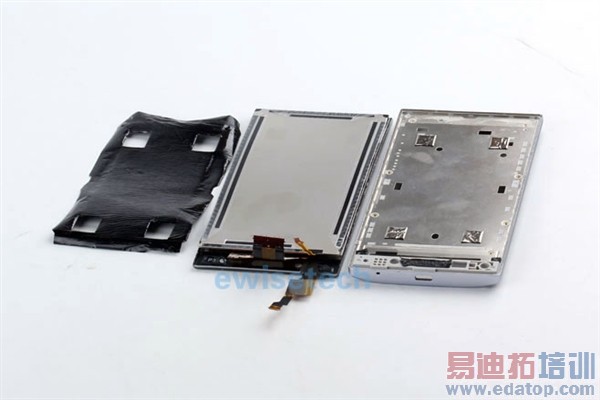

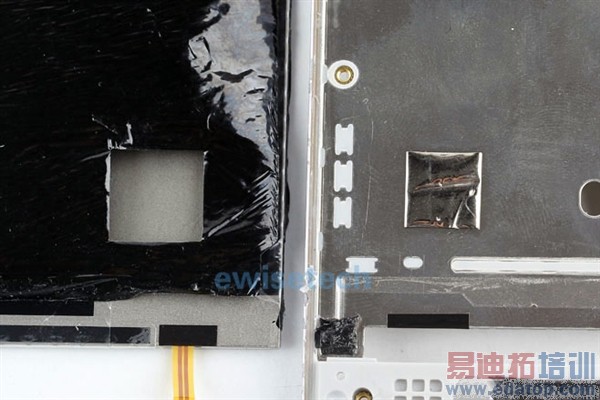

从内支撑板上分离屏幕模组(用加热工作台加热至100度左右)并撕下屏幕模组背面的散热石墨。
右边的方形软垫和散热石墨的方形孔对应，有两种作用，一个是当手机受到外力冲击时起到缓冲减震的作用，另一个则是支撑着屏幕面板让屏幕面板与支撑板之间留有空隙以便更好的散热。

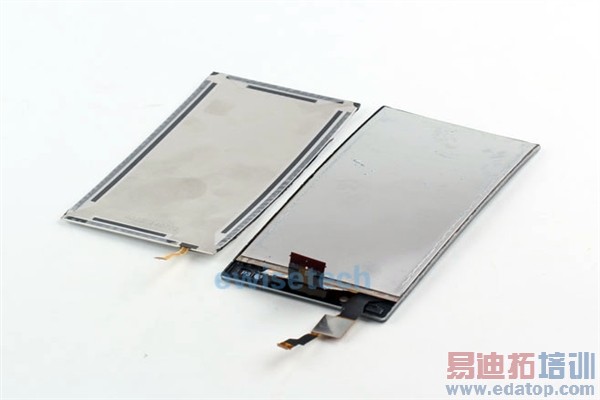

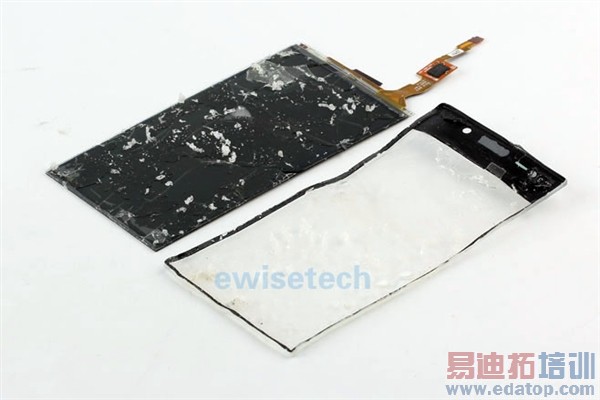

继续在加热工作台100度左右分离出屏幕和保护面板。

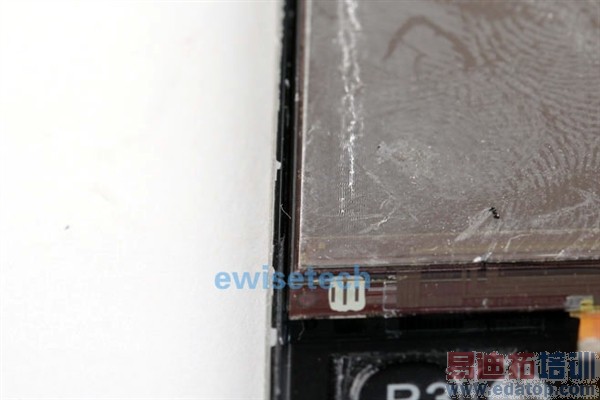

虽然拆解后的效果有点不太美观(其实是"惨不忍睹")，但幸好拆解这一步的过程中我们倒是终见其(窄边框)"庐山真面目"，聊以慰藉看图后的那颗"破碎"的心！

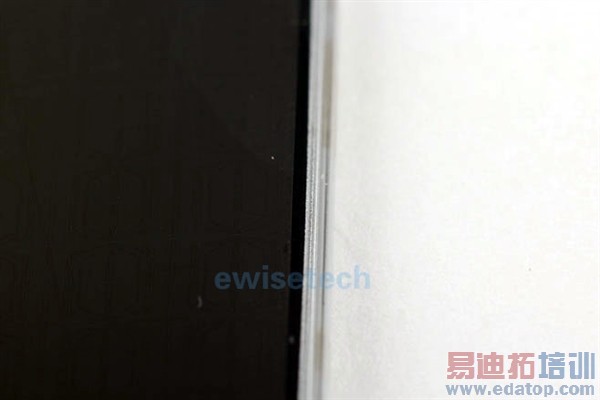

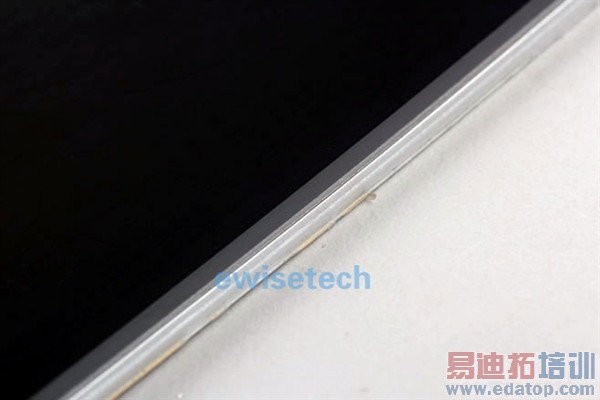

外面的保护屏距显示屏的距离确实够"窄"，但这样做的后果也可想而知：一个不小心，屏幕就有可能摔个稀巴烂，不过人家夏普敢做这么窄的边框也说明其在屏幕方面的"功力"之深厚。
从上面的拆解来看，夏普的这块屏幕边框已经做的够窄了，但是回到没拆解之前的屏幕来看，AQUOS Crystal手机的保护面板边缘采用了斜边切割处理，形成了一种折射的效果，让人眼看过去就直接隐藏了显示屏上的黑边，因此成就了近乎"无边框"的AQUOS Crystal。
