如何做好可穿戴设备ESD防护？
录入：edatop.com 点击：
● 利用较低的钳位电压来保护最敏感电路。如果发生ESD放电事件，ESD保护器的主要工作是尽可能转移和消散ESD瞬态电压。该特点通过静电脉冲时减少状态阻力或动态阻力，得到改善，通过ESD保护器比被保护电路携带的冲击电流更多。通过这样做，它减少了集成电路上的静电释放压力，并确保其生存。例如，Littelfuse SP3014系列TVS二极管阵列（图2）有低于0.1Ω的动态电阻值，提供最佳的低钳位性能。

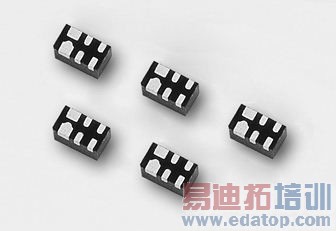

图2. Littelfuse SP3014系列TVS二极管阵列有低于0.1Ω的动态电阻值
● 更小巧的尺寸，以适应可穿戴设备中有限板的可用空间。无论保护器件如何高性能运转，如果不能适应具体的应用环境，也是没有用的。可穿戴设备变得更薄、更小，电路板会有最小的可用空间，以适应ESD保护方案。分离器件的保护方案是最好解决该潜在设计挑战的途径，因为他们给设计工程师提供特殊电路板布局的灵活性。源于力特的SP1020（30pF）和SP1021（6 pF）系列二极管在01005封装尺寸内，将他们占据的空间量降到最低。此外，应用在节约空间0.94 x 0.61毫米的封闭尺寸中，SP1012系列(图3)拥有5路保护，最大的减少了保护器件的数量以及最小的引脚数量。
图 3. SP1012 系列五通道双向TVS二极管阵列提供强而有力的保护，抵抗具有破坏性的静电放电
很明显，可穿戴技术深入人心。可穿戴设备将继续挑战设计师，设计师必须确保他们正如预期的那样运行，无论用户的活动水平如何，或他们受ESD瞬变的影响如何。ESD保护器件制造商将继续开发不会干扰可穿戴设备核心功能的保护技术—有助于可穿戴设备制造商向消费者传递可靠性和价值。
