白色魅族MX4全面拆解：联发科助其性能登顶 小米4不点胶好吗？

　　不知道还有多少水友记得之前闹过一阵子的点胶门。具体过程笔者就不多说了，但是相信这张照片可以直观的让大家体会到为什么点胶是需要的，而且为什么主流厂家都要点胶。首先，用于把CPU焊接到主板上的焊球是如此的小，直径只有0.3毫米——0.3毫米是什么概念？其次，芯片的焊球如此之多，哪怕坏掉一个，都有可能导致死机、重启甚至无法开机的情况。最后，没想到在外面看起来只是很简单的一圈胶，居然能渗透到这种程度。

　　为什么要点胶？一家最近在炒作估值几百亿美元的公司说，点胶是不必要的，只有结构设计不过关的企业，通过不了跌落试验，才会用点胶来补强，良好的设计无需点胶也可以保证可靠。这是彻头彻尾的胡扯，原因很简单，点胶不仅需要多几道工序提升成本，还会影响返修机器拆芯片回收再利用。主芯片点胶只是为了通过跌落试验吗？当然不是，跌落试验这种寥寥几次的试验，只要不是结构设计彻底胡来的手机，都可以顺利通过，真正需要靠点胶来解决的问题，是日常使用中数不清的轻微震动、轻微形变、CPU负载反复变化导致的热冲击等等积累机械冲击下产品的可靠性，如果不靠点胶为芯片提供额外的固定，很容易在日常使用中，尤其是在经历过偶尔跌落、反复挤压（牛仔裤）、反复震动后产生焊点脱落、PCB剥落等问题。

　　为了表示点胶可有可无，百亿美元公司还举例说iPhone设计好，iPhone也不点胶。真的不点胶么？

　　这是iPhone6的主板，芯片周围被糊满的是啥？还是说，原来iPhone也是"设计不过关"才"被迫点胶解决强度问题"的咯？

　　偷工减料就偷偷摸摸的偷，不要强行有理，为了解决一个谎言，再说10个迟早是要兜不住的。

　　OK！下面来拆摄像头。不过很不好意思，上来第一张案发现场就已经支离破碎了，因为MX4的摄像头实在是太难拆，笔者稍不小心，一刀下去，蓝玻璃就碎了……

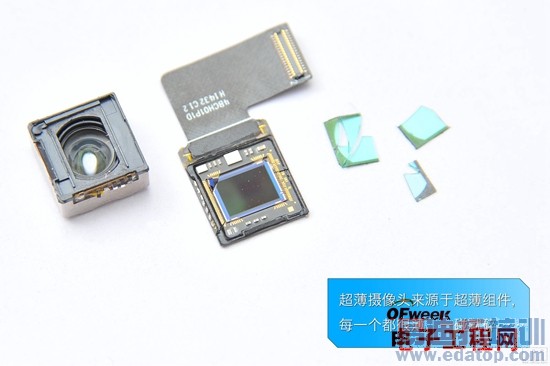

　　可以看到为了薄，MX4摄像头内部所有的东西都很紧凑，厚度要远比之前的产品小，结构也简化了，明显是奔着一次性去的，拆坏实在不能怪笔者技术差。

　　好吧，其实连陶瓷基板也碎了……

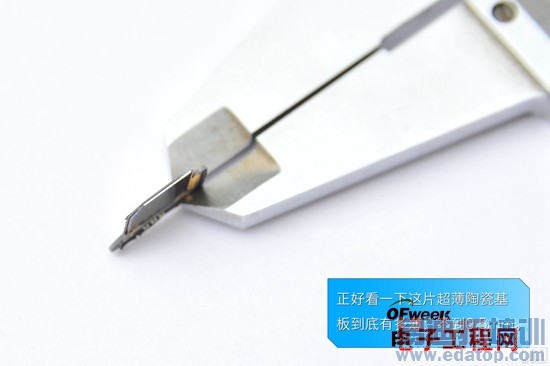

　　不过也正好看看陶瓷基板的厚度。非常薄，最多也就0.5毫米，这么薄的一片陶瓷，想不拆碎都难啊！这真的不是笔者的错！不过说回来，之所以要做的这么薄，一方面自然是为了降低厚度，但是更重要的其实还是为了散热。现代手机CMOS随着性能的提升，功耗其实也在不断增加，为了避免连续工作一段时间之后过热导致无法继续拍摄甚至损坏CMOS的情况，为CMOS设计良好的散热结构也是很有必要的。

　　而这枚IMX220本身也有些值得一说的东西。首先，网上有一些评论为了贬低MX4的拍照，说MX4的CMOS只是SONY的淘汰货，不可能买到顶级的云云。这个说法是错的，IMX220绝非SONY"上一代的过时货"，恰恰相反，这是SONY目前量产在售的20MP系列里最新的型号，自家XPERIA Z3上使用的也是这一枚。在这点上，SONY是相当一视同仁甚至有些白求恩精神的，最新最好的产品不仅不可能出现仅供自家绝不外销的情况，甚至实际上是反过来，最新最好的产品仅供外销绝不自用——有消息说SONY XPERIA Z1、Z2上的20MP CMOS型号是更旧IMX200，画质也远不如IMX220，看来SONY已经到了不成熟产品自家用，成熟产品卖同行的伟大境界了，实在令人感动……

　　但是这枚IMX220也有一些比较严重的先天问题。从使用角度来说，主要有两个。第一个是无法实现实时HDR，而13MP的IMX214就可以做到。这在某种程度上会影响画质，但是好在IMX220的宽容度要远高于IMX214，因此依靠后期的软件HDR算法实现的效果也不比IMX214差，这并不算是太大的问题，真正大的问题在于IMX220的全像素刷新速度。

　　现代手机为了实现0延迟快门，实际上的工作模式和相机有很大的区别，在你没拍摄的时候，手机其实始终在以25～30FPS的速度连续读取CMOS上所有像素的数据，当你按下快门键的同时，就提取当前的一帧进行后续处理成像。因此你可以感受到几乎没有延迟的拍照体验，这都取决于手机CMOS在全尺寸预览状态下的输出速率。遗憾的是，IMX220的全尺寸预览输出帧速只有12FPS，远远不足以实现零延迟快门，因此这导致了MX4在按下快门的那一瞬间，必须要从非全尺寸输出的预览状态切换到全尺寸输出的成像状态。虽然这一切换在SONY的优化下已经缩短到了只有不到0.3秒，但是对于习惯了即按即拍的用户而言，这依然会导致废片率的提升，尤其是当你还在以零延迟的方式去拍的时候。这是MX4拍照上需要习惯的一个问题。

　　但是这个问题也不是不可解决的，最好的解决方式就是把照片尺寸设置为5MP——在这个分辨率下，IMX220会自动把四个像素合并成一个输出，因此可以实现30FPS以上的输出速率，足以实现零延迟快门。得益于IMX220超高的像素，即便以四分之一分辨率输出，500万像素也不算太低，同时由于四个像素合成一个像素，等效上拥有了超过HTC UltraPixel的超大像素尺寸，对画质的提升也非常有价值。最后一点是，500万模式下每一个像素都是真实的，而不是更高分辨率下由于拜尔滤镜的存在而差值出来的数据。所以理论上说，500万像素才是IMX220最完美的工作模式。

　　口说无凭，笔者上一张500万像素下的随手拍，各位可以感受一下500万下丰富而细腻的过渡给画面带来的立体感和层次感。

　　这篇帖子好像已经很长了啊……问题是如果就此打住，那么后续的篇幅就很难组织了，那笔者就继续写下去吧……
