科普:手机屏幕像素常识

录入:edatop.com     点击:

  IPS与AMOLED的差别

  我们知道了像素以及次像素的功能,而在实际应用中,不同的厂商针对屏幕也采用了不同的处理方式。举个例子吧,目前市面上最主要的两种屏幕分别是 以苹果为代表的IPS技术以及三星为代表的AMOLED技术,而这两种技术最大的区别在于屏幕的发光方式以及次像素的排列方式都不经相同。在这里我们就不 去讨论LCD的IPS技术以及OLED的AMOLED两种技术不同的发光方式。咱们就来看看IPS技术与AMOLED两种技术不同的次像素排列方式。

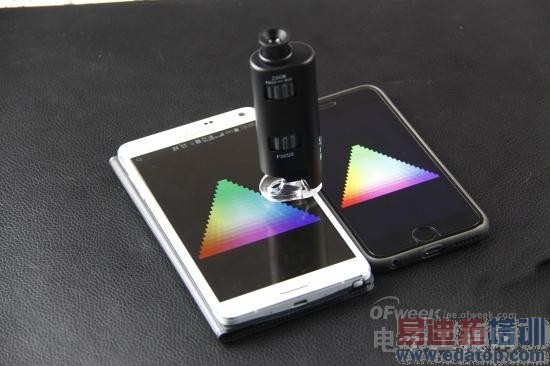

  首先我们先来看一下采用了IPS技术的iPhone 6,通过屏幕显微镜我们可以清晰的看到iPhone 6的屏幕采用了标准的RGB次像素排列方式。通过屏幕显微镜我们可以清晰的看到,采用了IPS技术的iPhone 6的红、绿、蓝三个次像素以三条竖线的形式展现。

  科普:手机屏幕像素

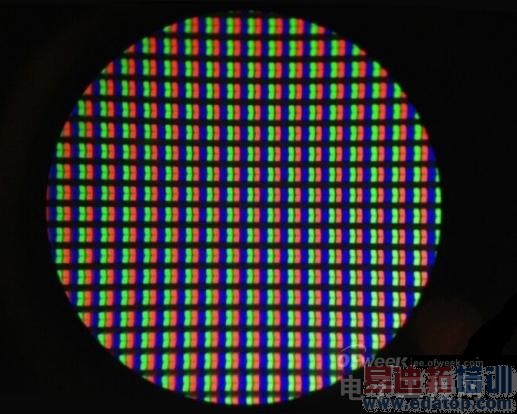

                            显微镜下iPhone 6的屏幕次像素排列

  之所以称其为标准RGB排列方式,是因为对于需要背光灯的LCD屏幕来说,它需要更大的单个次像素面积来进行颜色的调和,因为对于LCD屏幕来 说,光源是来自于液晶层下方的LCD,所以体积更大的次像素对于屏幕颜色的调和也是能够起到一定的帮助。同时,由于红绿蓝三个次像素体积一样,所以屏幕在 使用寿命上也会更加长。

  科普:手机屏幕像素

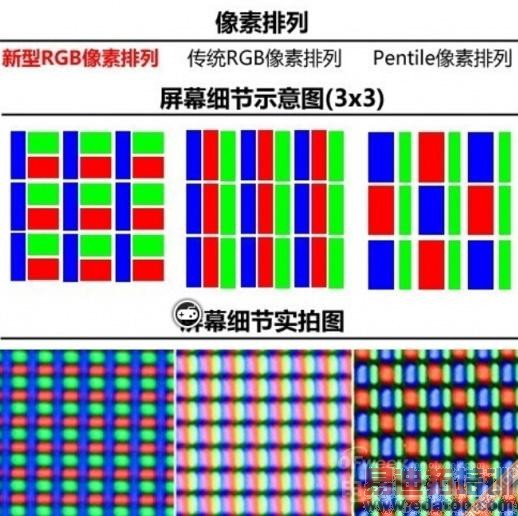

  不过后来出现的一种新型的RGB次像素排列方式,我们通过示意图就可以看出,为了解决RGB三个次像素中蓝色像素寿命短的问题,在新型的RGB像素排列中,增大了蓝色次像素的体积,占了整个像素面积的一半。而红色以及绿色次像素组成整个像素中的另一半。

  看完了代表IPS的iPhone 6之后,我们在来看一下OLED中代表人物——三星。而在三星的机型选择上,我们选择了三星今年最新的旗舰机型,三星GALAXY Note 4,而这款机型所采用的屏幕技术则是三星自家的AMOLED屏幕技术。而相比与IPS技术,OLED技术的实质是像素自身可以发光,而不需要靠屏幕中的 LCD是打亮屏幕。

  科普:手机屏幕像素

  而在次像素排列方式上,三星AMOLED技术并没有采用行业内通用的RGB排列方式,而是采用了另一种名为Pentile的像素排列方式,首先 我们还是先回过头来看一下我们上一张像素排列示意图,其中我们可以看到,Pentile是将蓝、绿组成一个像素,然后红、绿组成一个像素,同时红色以及蓝 色次像素体积是绿色的一倍。

  采用了Pentile像素排列方式的屏幕有点在于屏幕相应速度快、显示单个颜色时发生十分准确。不过由于OLED屏幕像素自发光的特性,使得采 用了Pentile像素排列方式的手机或多或少都会存在偏色的现象。尤其是在显示一些合成色的时候,也会出现颜色过饱和的倾向。那么这么说,难道采用了 Pentile排列方式真的就不好了么?别着急,咱们接着往下看。

  三星GALAXY Note 4作为三星今天的全新力作,整机在几乎所有方面都做出了非常大的改进。当然,屏幕上的改进也是不小的,具体是如何改进的呢?我们还是通过屏幕显微镜来仔细观察吧。

  科普:手机屏幕像素

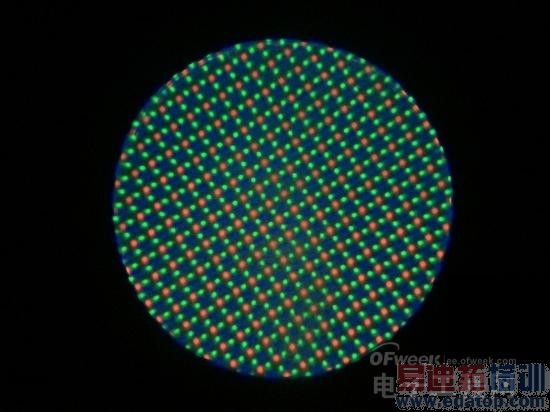

  显微镜下三星GALAXY Note 4屏幕次像素排列

  透过屏幕显微镜我们可以和很清楚的看到,三星改变了以往Pentile的排列方式,而是采用了全新的排列方式,三星改变了以往次像素竖条状的形 状,而是改用小圆点的方式来重新对像素内的三个次像素来进行组合。这样的作法大大增加了OLED的屏幕寿命,同时AMOLED屏幕一直被诟病的发色不准的 问题这一次终于得到了解决。

  总结:我们并不想去评价究竟IPS与AMOLED两种屏幕技术哪一种更好。我们认为两种屏幕技术在行业内都已经存在多年,那么就说明它们是可以被市场认可的。其中以AMOLED为代表的OLED技术在这几年的 努力当中已经明显进步了很多。而现在行业内也在流传着未来OLED技术会取代LCD,这也只是一种猜想。不过对于我们这些普通消费者来说,无论未来手机屏幕会发展到何种地步,但一定是会向更好、更清晰的方向前进的,这是趋势,也是必然。
