iPad Air 2领衔 七款热门平板拆解汇总
产品:V89 驰为 平板电脑7处处焊锡工艺 驰为V89拆解
该产品是拒绝公模、拒绝同质化的Win8商务板驰为V89,该机外观个性有范是我们大家可以一眼看到的,但是机身内部构造有是怎样的呢?下面就随笔者一起走进驰为V89的内部世界,更多的了解该产品内部配置与格局。
拆机看点:
机身采用双面钢化玻璃与金属边框相结合,既坚固又美观?
背板大面积石墨覆盖 能否达到散热效果?
卡槽与胶水固定是否坚定
主板布局是否有益于散热
内屏外屏分开设计 便于更换维修
1、拆解背壳

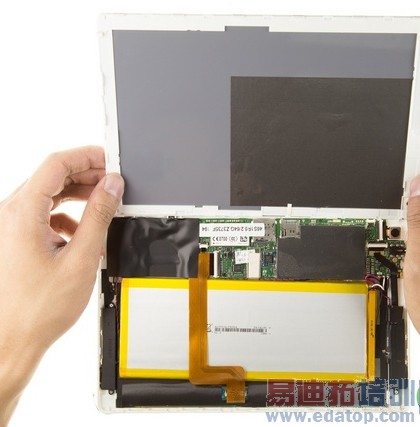

拆解背板
2、拆解排线摄像头

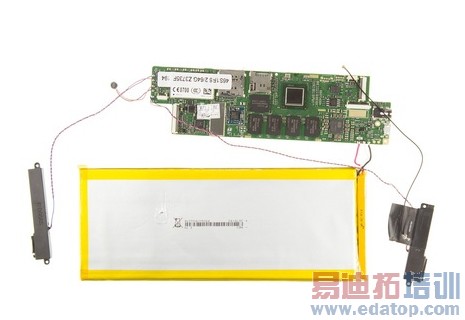

拆解排线
拆解外置扬声器、摄像头与排线,我们发现,驰为在固定与设计方面都比较有想法,无论从摄像头的泡沫胶设计,还是排线与麦克风的卡扣设计与固体胶水固定的双重保护,这种"双保险"使机器契合度更加高,防摔性能上又有一定的提升。
3、拆解主板

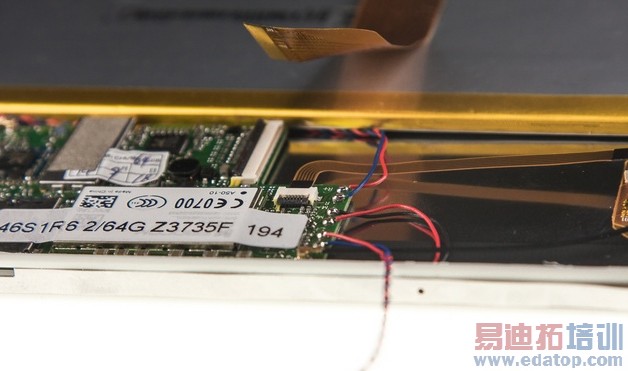

拆解主板
蓝色:该机采用的处理器为Intel Atom Z3735F,该处理器属于Bay trail-T系列中的一款,该系列中后缀为5结尾的为增强了图像性能后发布的版本。Z3735F属于Z3735系列中的中端产品,相比Z3735D削减了一部分针脚,缺失的是一些扩展能力,但是对其性能影响不大。
红色:海力士(SK hynix)H5TC4G63AFR 芯片,该厂商为专业的储存器制造商,技术颇为成熟,而H5TC4G63AFR这款芯片应用也相对广泛,目前很多平板制造厂商都在用该芯片。
粉色:东芝THGBMBG9D8KBAIG 64GB存储,该芯片采用eMMC技术,最高能达到150M/S读写速度,东芝(Toshiba)是日本最大的半导体制造商,在存储制造工艺上相对成熟,芯片传输过程更加传输稳定、高效。
拆解总结:
通过拆解我们看到了一个通过外观所看不到的问题,该机内部大部分为卡槽与胶水双固定的方式,而且该机并无屏幕保护架,这种设计在一种程度上降低了机身的重量(369g)与厚度(8mm)的同时对于机器的坚固程度产生了一定的影响。该机屏幕选择为内屏与外屏设计,更加方便屏幕的更换与维修。
