产品:i9s Win8 蓝魔 平板电脑620多颗螺丝 突显蓝魔i9s坚固
蓝魔i9s采用了双面钢化玻璃机身设计,全金属的边框,并且机身显示出扁平化的特性,浑然一体十分大气,在国内实属少见。蓝魔i9s背板与边框间还采用了倒边的设计,层次感凸显而出。机身铝合金采用CNC精雕,搭配天衣无缝。
拆机看点:
1、蓝魔i9s金属边框+双玻璃屏设计
2、两平板内部构造一览,20多颗螺丝突显坚固
3、蓝魔i9s内部多个固定条,有助机身稳固
4、芯片解析,看蓝魔的大心脏
1、拆解背壳

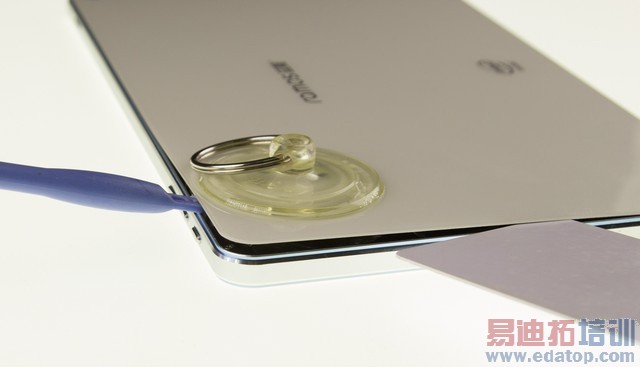

拆解蓝魔i9s背板
2、拆解内部排线与固定板

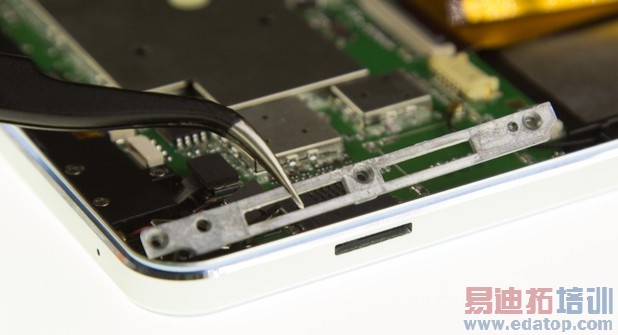

拆解蓝魔i9s内部排线
拆解蓝魔内部排线与固定板,在此过程中我们发现蓝魔很用心的一点,即将WiFi天线单独配备一个走线的固定槽。而不是像多数平板那样从电池下方或上方直接跨过去,这样既减少了天线折断的可能性,又能够使整体内部空间显得更加整洁。
3、拆解屏幕

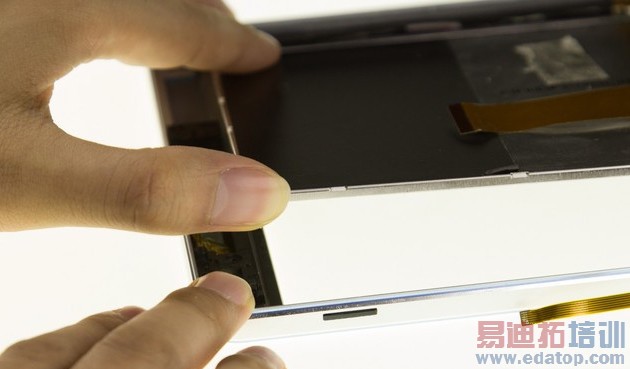

拆解屏幕
4、剖析主板
主板右侧芯片微距图
红色:CPU核心intel Z3735F芯片。这是一款四核处理器,1.33 GHz主频,睿频可提升至1.58 GHz,双核高达1.83 GHz,2 MB二级高速缓存,单通道64位DDR3内存控制器,可支持1333双通道内存,能提供10.6 GB/s的总带宽,而且Z3735F最大可支持2GB内存容量!此外他还集成有核显,默频保持在313MHz,最大频率高达646MHz。
蓝色:闪迪的EMMC4.5闪存颗粒,容量为32G,在品质及速度上更佳。
紫色:海力士2G内存颗粒,1.35V低电压版,单片512MB,4片组成2G容量。
黄色:USB独立输出芯片。
绿色:三轴重力感应芯片。在玩由重力感应控制的游戏时,它起着重要的作用。
粉色:音频解码芯片。音频采用独立解码ALC5640多通道音频编码器,内置低功耗无电容,耳放推动耳塞不是问题。
总结:
蓝魔i9s我们从该机后壳进行了拆解,发现蓝魔i9s的金属后壳,密封性和坚固性都有较好的表现;接着是拆除主体内的附件,不仅在机身内加入了很多加固装置,而且WiFi天线单独配备一个走线的固定槽而不是像多数平板那样从电池下方或上方直接跨过去。
