iPad Air 2领衔 七款热门平板拆解汇总

录入:edatop.com     点击:

  产品:W10 先锋 平板电脑5内部元气件高度集成 先锋W10拆解

  在我们印象中,先锋的影音产品还是非常不错的,而如今这家日系企业的产品线已经拓展到了平板领域,我们十分期待它能够为平板行业带来十分出色的产品。10月21日,先锋在北京正式发布其第一款Win 8平板电脑,主攻移动办公特色,机身设计突出便携性,那么今天这款平板的内部做工究竟如何,是否对得起其1999元的售价。

  拆机看点:

  1、电池来自先锋原厂,电压3.7V,容量8000mAh

  2、内部元气件高度集成,令机身轻薄,同时增加了维修成本

  3、Micro USB,耳机,Micro HDMI以及TF卡槽固定在稳固的主板上,降低了松动的可能性

  4、屏幕未采用全贴合技术,更换更方便

  1、拆解后盖

  拆机堂:做工扎实结构严谨 先锋W10解析

拆解后盖

  2、拆解排线

  拆机堂:做工扎实结构严谨 先锋W10解析

拆解排线

  将连接前后摄像头的排线与主板分离。该排线的另一端集成有前后双摄像头,以及光线感应器。挑开摄像头、光感元件排线旁边的ZIF插座(零插拔力插座)扳手,利用绝缘棒拉出按键排线。

  拆机堂:做工扎实结构严谨 先锋W10解析

3、拆解主板

  卸去固定主板的螺丝钉先锋W10的主板被四颗螺丝钉固定,算是比较多的,充分保证主板固定的牢固度。先锋W10的PCB主板通体为绿色,芯片元件均设计在正面,背面靠机身外边框的位置焊接着各种插槽。这些插槽牢牢的焊接在主板上,所以即使多次插拔也不会降低其结构强度。

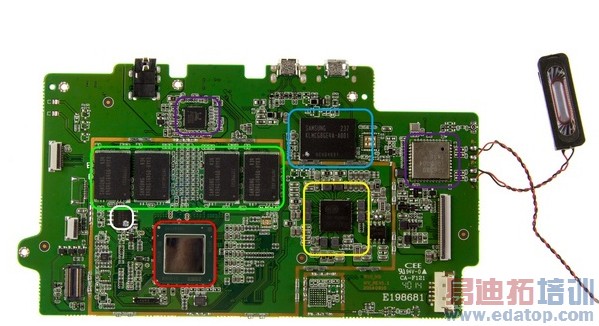

  红色框:Intel Z3735F 四核片上系统,拥有四核四线程处理器,主频1.33GHz,睿频后可达1.83GHz,采用22nm工艺,功耗为2.2W。仅支持单通道内存,但容量最高可支持2GB。而随该芯片一同封装的还有Intel Gen 7图形处理核心,常态主频为311MHz,峰值主频达646MHz。封装尺寸为17mm*17mm。

  绿色框:四颗三星K4B4G1646Q-HYK0 DDR3L内存,就此推断单片512M容量。

  黄色框:AXP288电源管理IC(PMIC)。来自X-powers,并与intel一同研发的电源管理芯片,是intel移动处理片上系统的御用电源管理芯片。

  蓝色框:三星KLMAG2GE4A-A001闪存芯片,容量达到64GB。

  紫色框:ALC5640音频解码器(Codec)。这是一颗高功效低能耗的独立音频解码器,内置无电容耳放,可为用户带来出色的影音体验。运行功耗仅5mW。

  浅紫色:来自正基科技的AP6330 WiFi模块,该模块也应用在小米盒子等产品上。

  拆机总结:

  通过拆解先锋W10,我们可以感受到先锋在平板电脑的设计上,还是有其绝活的,比如将前后置摄像头以及光线感应器集成在一个排线上。不仅节约了机内空间,而且为机身便携性做出了贡献,在缺点方面,该机主打轻薄,但没做到极致轻薄,那么为什么不用全贴合的屏幕来进一步降低机身厚度呢?
