iPad Air 2领衔 七款热门平板拆解汇总

录入:edatop.com     点击:

  产品:Google Nexus 9 谷歌 平板电脑3旗舰品质 谷歌"亲儿子"Nexus 9拆解

  自新iPad Air 2和iPad mini 3发布以来,人们的焦点就完全被苹果所吸引了,而拥有"安卓旗舰型平板"与"谷歌亲儿子"之称的Google Nexus 9却被我们"遗忘"了。抛去来自苹果的压力不提,也许是因为Nexus 9没有在大陆上市,所以它的热度并没有想象中那么高。但是并不能忽视该机的地位。

  拆机看点:

  1、由HTC代工的Nexus 9还可保持旗舰品质么?

  2、拆解过程虽然很轻松,但遇到了一个小瑕疵

  3、带你看看iPad Air2上没有的NFC天线到底长啥样?

  4、搭载64位Tegra K1处理器主板各芯片详解

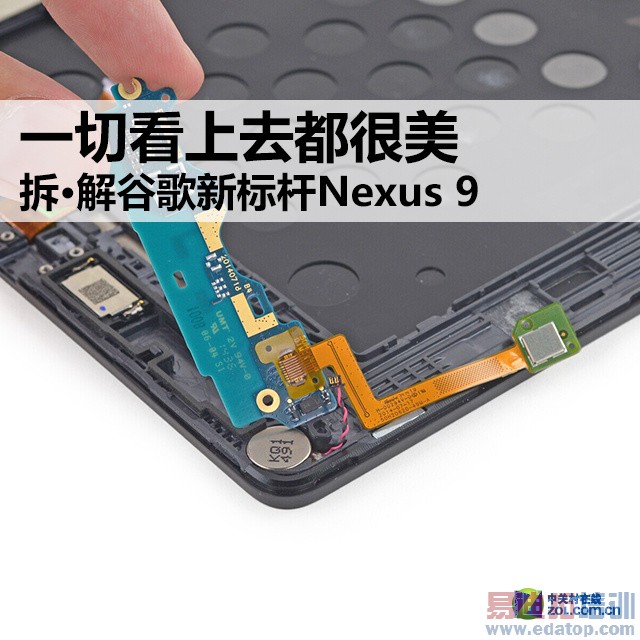

  5、Nexus 9"不止一块主板",还有两块位于顶部

  1、拆解背板

  一切看上去都很美 拆谷歌新标杆Nexus 9

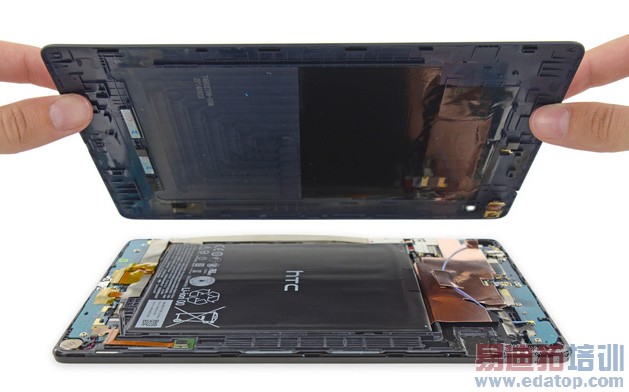

拆解背板(图片来自iFixit)

  2、拆解电池与排线

  一切看上去都很美 拆谷歌新标杆Nexus 9

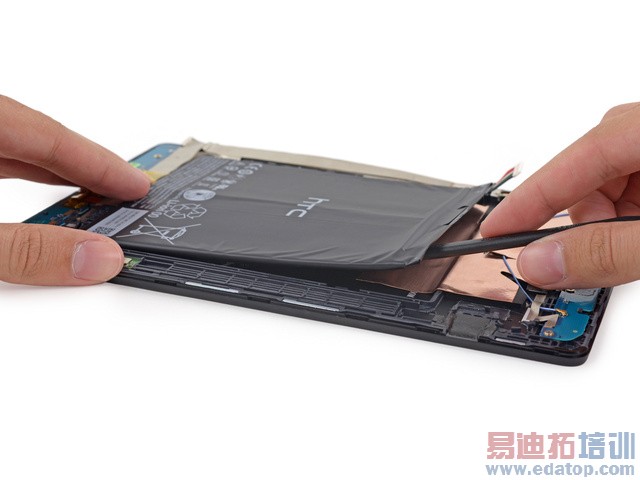

拆解电池与排线(图片来自iFixit)

  用撬棒慢慢深入电池下方,不要急于向上撬,而是缓慢的向左右滑动,待电池与背壳分离差不多了再向上用力,最终拆下电池。之后将排线与主板分离开。

  3、拆解主板

  一切看上去都很美 拆谷歌新标杆Nexus 9

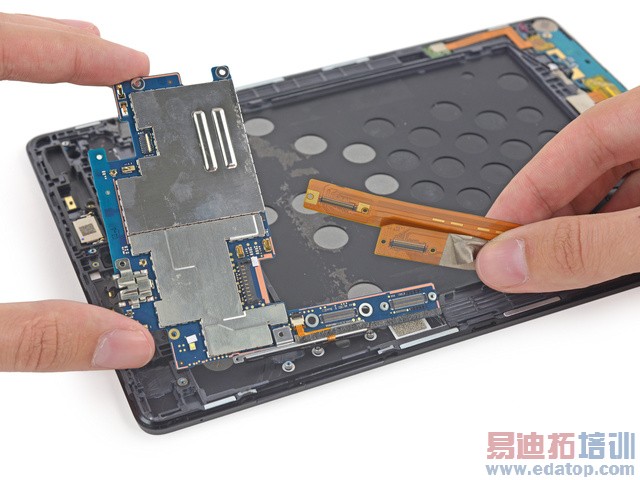

拆解主板(图片来自iFixit)

  4、拆解屏幕及总结

  一切看上去都很美 拆谷歌新标杆Nexus 9

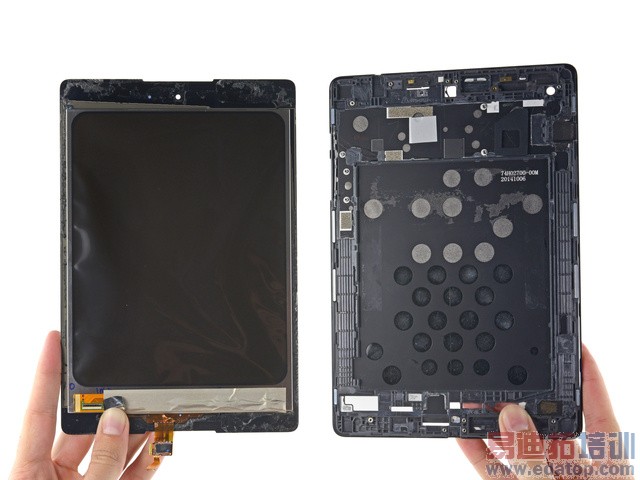

拆解屏幕(图片来自iFixit)

  Nexus 9的屏幕也采用了胶粘的方式,因此拆下来时分的辛苦。并且我们发现,屏幕和前面板是全部贴合在一起的,无法分离,如果要强行分离,恐怕将损坏液晶屏。

  一切看上去都很美 拆谷歌新标杆Nexus 9

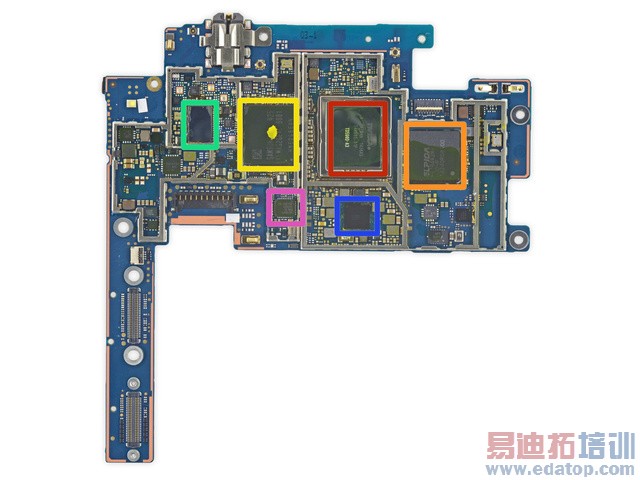

  主板详解(图片来自iFixit)

  红色:NVIDIA Tegra K1 64位双核处理器(编号T4K885 01P TD590D-A3)

  Nexus 9采用了NVIDIA公司的Tegra K1处理器,它基于64位ARM v8架构的双核丹佛CPU核心,最高主频可达2.5GHz。这款处理器采用了英伟达的开普勒架构GPU,配备了192个CUDA核心,在图形显示方面的性能非常强大,支持基于DirectX 11.1的虚幻4游戏引擎,能让移动设备实现PC级的游戏特效。

  橙色:尔必达/美光FA164A2MA 2GB内存

  该内存公司原为日本尔必达,后被美国美光科技并购,强强联合后,其产品更加优秀。本次Nexus 9采用了2G内存,对性能有了不小的提升。毕竟现在配备2G内存的平板还在少数,因此Nexus 9在运行速度和流畅度上绝对超过多少的安卓平板。

  黄色:三星KLMAG2GEAC 16GB eMMC嵌入式闪存

  内置储存又叫闪存,它决定着你的机子能存储多少的图片、视频和应用。Nexus 9有16G和32G两个存储版本,虽然没有像苹果128G那样的大容量版本,但16G/32G足够用了。

  绿色:博通BCM4354XKUBG MIMO 5G Wi-Fi 802.11ac/Bluetooth 4.0/FM无线模块

  绿色框内的芯片集成了WiFi、蓝牙和FM模块。我们注意到,Nexus 9的WiFi模块采用了802.11ac技术标准式,它是第五代WIFI标准,相对于之前我们普遍见到的b/g/n标准,在速度上有了显著地提高。

  蓝色:德州仪器TI47CFP91 T65913B3D9

  粉色:20795P1 KML1G TD1431 402391 1W

  拆解总结

  Nexus 9拆解我们发现,笔者看来,除了屏幕部分,其余零件尤其是背壳都十分的易于拆卸。背壳采用后壳采用卡扣式,不但易于拆解,易于更换零件,还能节省成本。缺点也同样表现在了我们的眼前,电池相对较薄,分离时有些困难,屏幕采用胶粘式,拆解不易,屏幕前面板与液晶面板相粘,无法拆除。
