石墨烯/蓝宝石/量子点 液晶面板周边相关技术哪家强？
录入：edatop.com 点击：
显示不仅仅是液晶面板那么简单，如今衡量显示效果的维度很多，不仅仅是色彩以及分辨率那么的单一，触控的效果，保护玻璃的材质等显示周边技术的发展，也影响着显示的整体体验，对于用户来说，这些技术的应用，对于用户的影响或许更加的深远，因此今天我们就来看看液晶面板周边技术的发展。
石墨烯领衔 液晶面板周边相关的技术
首先我们来看看石墨烯，这是一种二维纳米材料，是目前世界上最坚硬的纳米材料，比钻石还硬，其透光率非常的好，只吸收2.3%的光，其电子的速度也是达到了光速的1/300，远超电子在一般导体中的速度，其电阻也非常的小，加上结构稳定等优势，目前在触控领域的应用前景非常的不错。

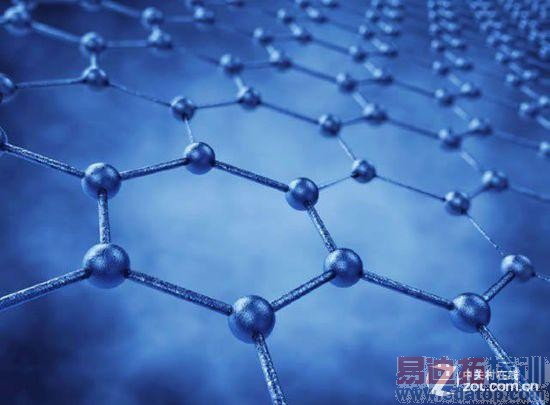

石墨烯是一种二维纳米材料
早在2012年，采用石墨烯电容屏的手机就开始出现了，这意味着石墨烯的应用已经从实验室走向了应用。这种材料是2004年由曼彻斯特大学的研究人员从石墨薄片中剥离出来的。很多科技巨头都是在研究石墨烯的生产，比如三星、诺基亚以及IBM等。
目前的触控常用材料是氧化铝铟锡，石墨烯在机械强度和柔韧度方面的表现，都要强于这种材料。通过化学气相沉积法可以制成大面积的、连续、透明和高导电率的石墨烯薄膜。这种薄膜的能量转率大约是铝氧化铟锡的二分之一。使用石墨烯才制作触控面板，不仅可以让触控层的柔韧度更好，也可以提升触控的手感，相信未来的触控世界，是石墨烯的世界，目前已经有可穿戴设备开始考虑采用石墨烯触控层了。
量子点让色彩更优质
量子点也是一种纳米材料，由数十个原子所构成的纳米材料，其三个维度的尺寸都在100纳米以内，不同材料组成大小的量子点，放光波长不同。既可由一种半导体材料组成。也可以由两种或两种以上的半导体材料组成。

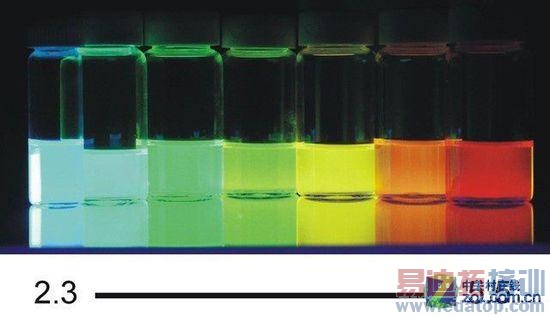

不同材料组成大小的量子点放光波长不同
自1990年代问世以来，这类材料曾被用在发光二极体或单色光源装置上，取代传统的萤光粉，不过由于成本过高的原因，最终还是荧光粉LED占据的主流。但是荧光粉的色域效果不好，因此在液晶面板其它指标都没有太大的提升空间的时候，量子点技术又则是又被重视了起来。

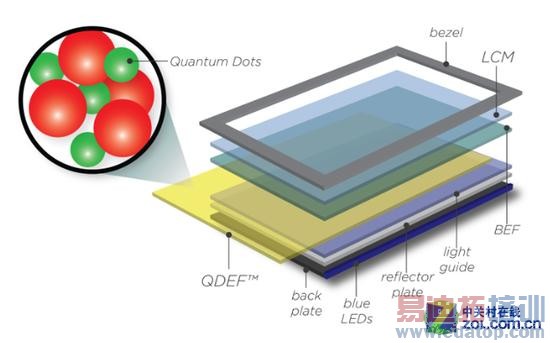

QLED面板结构图
量子点本身具有发光特性，量子点薄膜(QDEF)中的量子点在蓝色LED背光的照射下将生成红光(R)和绿光(G)，并同部分透过薄膜的蓝光(B)一起混合得到白光，其可以对蓝色LED发出的光波长进行转换，从而获得满意的光色。其特点是通过量子点的粒子(晶体)大小来控制发光颜色，从而提升色彩的纯度。
