生命在于折腾 小米平板全面暴力拆解
录入：edatop.com 点击：
断开排线 分离主板
iPad mini 2的电池容量为23.4Wh，而小米平板的电池容量则达到了25.46Wh，比iPad mini 2容量稍高一些，所以小米平板的续航表现还是十分出色的，即便是拥有2048*1536分辨率的7.9英寸屏幕，看视频也宣称可以达到16个小时。看过了电池，接下来我们把视线重新回到小米平板的主板上，这次我们真的要把它拆下来了。

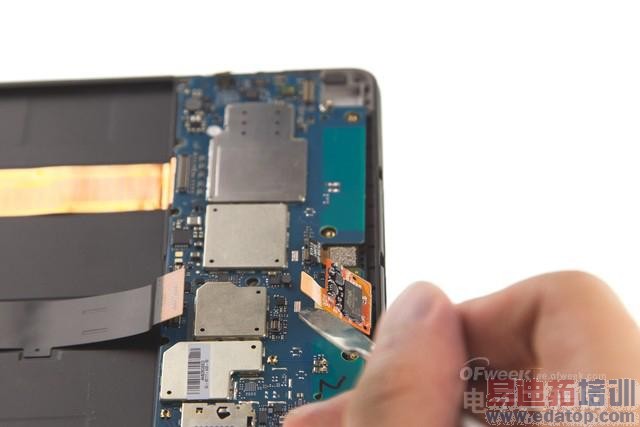

拨开排线，分离后置摄像头

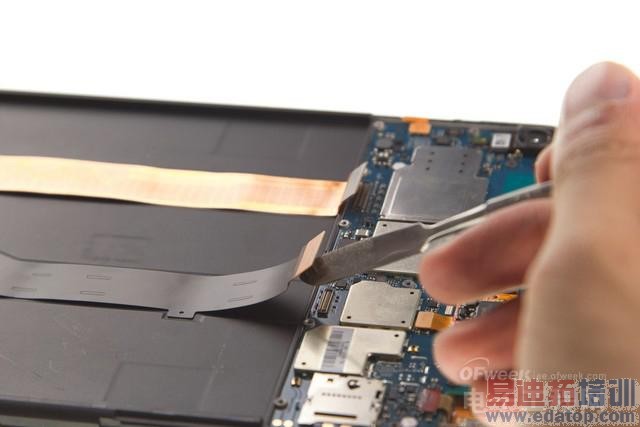

剥离显示屏排线
剥离数据线、扬声器排线
剥离音量键，电源键排线
剥离振动马达，音频接口排线。

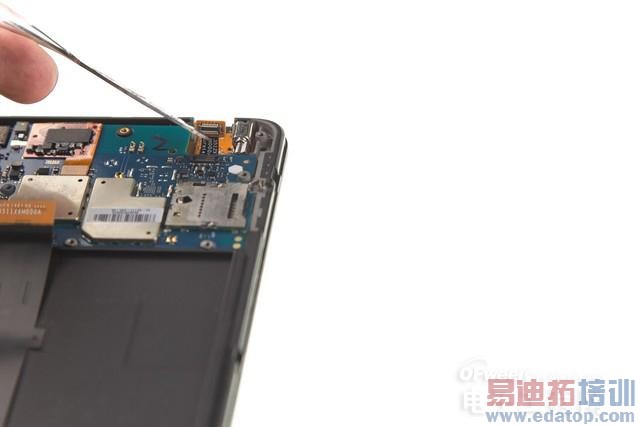

剥离触屏控制器排线

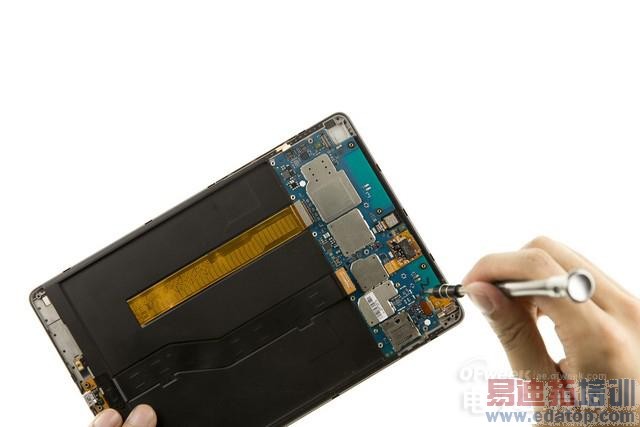

取下固定主板的两颗螺丝
想要将主板卸下，我们需要先将所有链接在上面的排线依此断开，并在最后将固定主板的两颗螺丝拧下来，便可以卸下主板了。我们工作的顺序是先分离后置摄像头，然后依此拨开屏幕排线，数据线排线，音量键排线，触屏排线，前置摄像排线以及拧下两颗固定主板的螺丝。
主板正面照

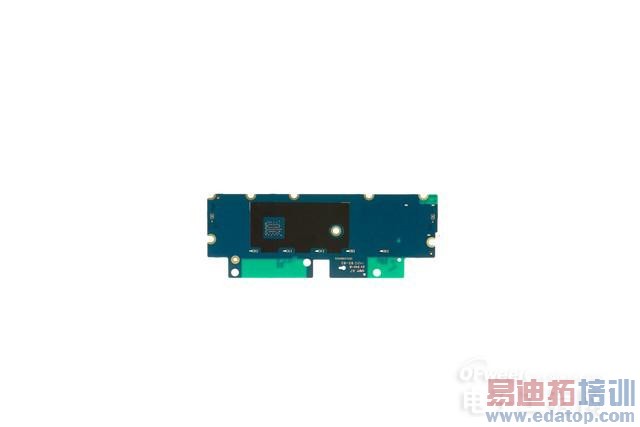

主板背面特写
相比于手机，平板拥有更多的内部空间，所以主板的电路设计也要更简单一些。我们看到小米平板的重要芯片均设计在主板正面，核心芯片与原件还用金属屏蔽罩进行保护，以防电磁干扰。主板背部芯片密集区还有石墨导热贴进行散热。

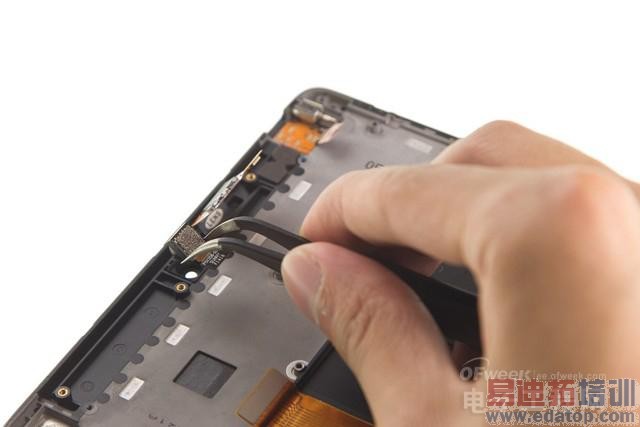

取下主板后取出前置摄像头

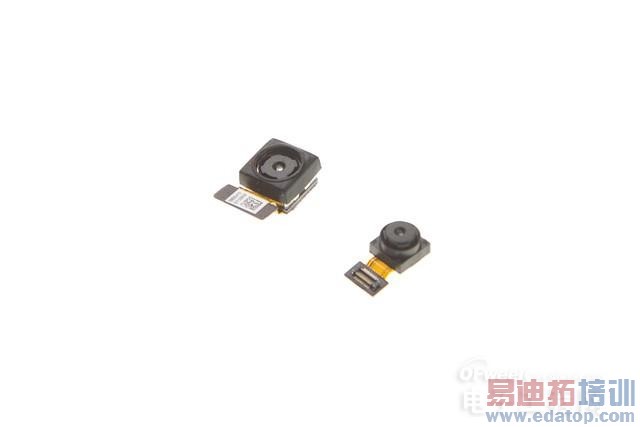

左为索尼生产的800W像素背照式摄像头，右为SUNNY公司生产的500W像素F2.0光圈前置摄像头
该机采用索尼生产的后置800W像素摄像头，成像清晰度要比仅有500W像素的iPad mini 2更高，但在白平衡的表现上不如iPad。而在前置摄像头，小米平板采用了F2.0光圈的500W像素摄像头，所以不管是自拍还是视频聊天，这样的配置都足够了。
