揭秘iPhone 6内部芯片真相 A8性能更强

录入:edatop.com     点击:

  作者:水蓝

  随着专业拆解机构iFixit对苹果iPhone6和iPhone 6 Plus的完全拆解,新一代iPhone的内部构造已经大白于天下。而现在,国外专业网站ChipWorks则又照例开始了他们对iPhone 6和iPhone 6 Plus内部芯片的剖析图,并为我们逐一解密了两款iPhone 6所使用的芯片型号和特色。

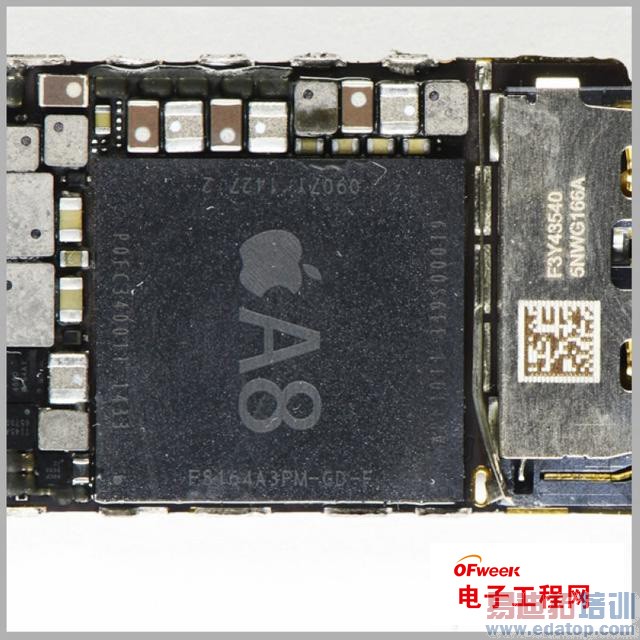

揭秘iPhone 6内部芯片真相 A8性能更强

  NFC芯片揭秘

揭秘iPhone 6内部芯片真相 A8性能更强

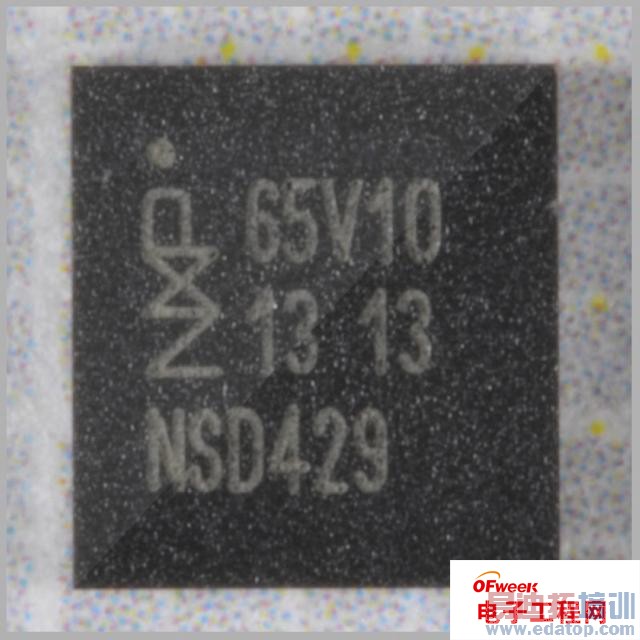

  NFC功能是此次两款iPhone 6加入的新功能,并且从此次拆解的图片来看,确实是采用了NXP的方案。至于芯片表面上的编号"65V10",则可以完全确定是NXP PN548,据称是NXP专为苹果设计的型号。同时从内核上的编号来看,这块芯片在2012年便已经设计完成,而且在第二层模具上方出现了一些神秘的密集金属层,但是否为NFC芯片的安全元素装置,目前还没有确切的信息。

  不过,此次两款iPhone 6的加速计和陀螺仪并未如过去那样采用法半导体的芯片,而是使用了InvenSense公司的解决方案,具体的型号为MP67B。此外,两款iPhone 6并未发现电子罗盘,并且苹果似乎采用了两个加速计。具体来说,就是在InvenSense MPU7传感器旁边还装载了一个2×2毫米的博士传感器,但目前同样不清楚苹果此举的目的所在。
