JCG工厂之旅:探秘路由器诞生过程

录入:edatop.com     点击:

JCG工厂之旅:探秘路由器诞生过程(多图)

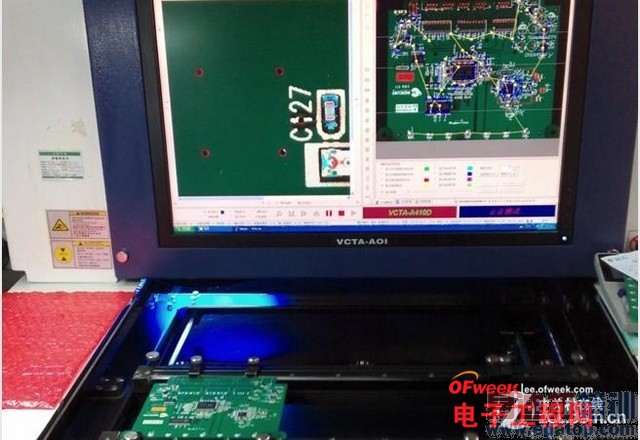

  AIO检测

JCG工厂之旅:探秘路由器诞生过程(多图)

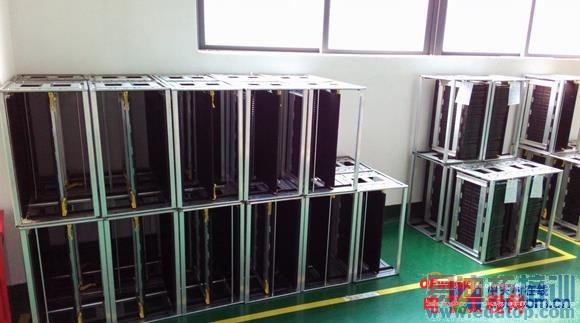

  完成贴片的PCB板

  一楼完成贴片的PCB板很快被送往三楼的车间进行手工插件,因为不是所有元器件都可以在SMT上完成。插件之前要对部分进行整形,比如前脚弯曲成需要的形状,导线整理成所需的长度,装上插接端子等等。

JCG工厂之旅:探秘路由器诞生过程(多图)

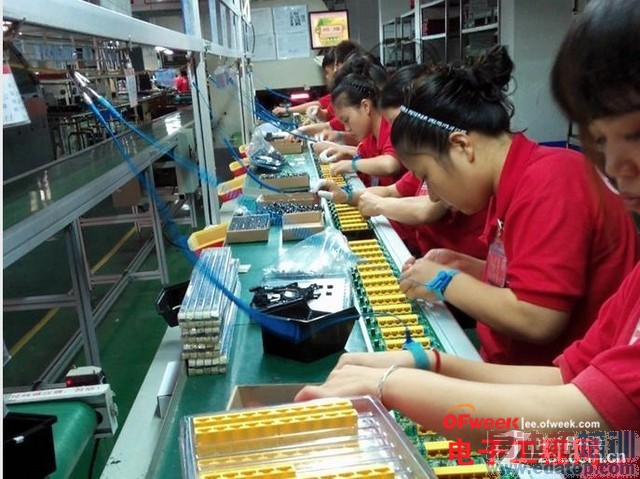

  手工插件

JCG工厂之旅:探秘路由器诞生过程(多图)

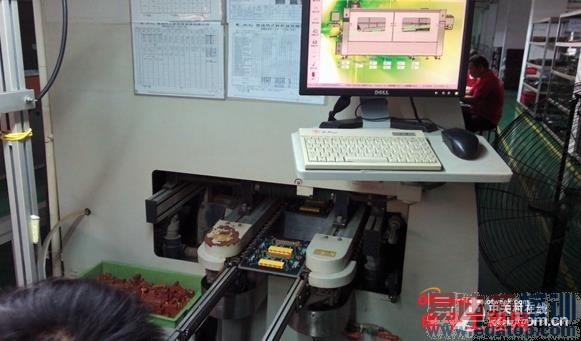

  波峰焊机焊接

  剩余元器件手工插件后,我就会被送到波峰焊机进行焊接,然后通过质检人员检测合格后,我将被送往二楼组装车间。
