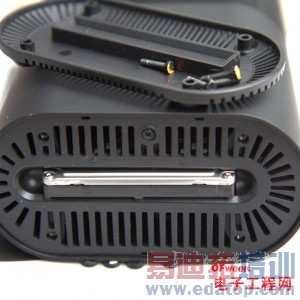

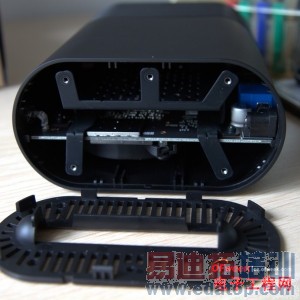

隔离板与外壳有几个暗扣固定，可以用小螺丝刀从隔离板的小缺口上轻挑开一边，将隔离板卸下。卸掉后能够看到路由器内部结构和电路板，固定底盒的金属架同时也做为硬盘的活动架。

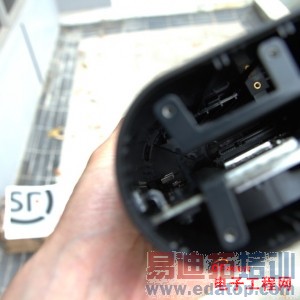

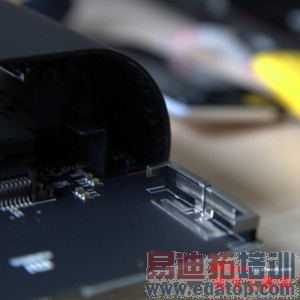

拆到这儿，想将整个固定金属架拉出来，发现根本拉不动，经过分析肯定里面还有螺丝没有拆下（拆前没有详细查看米粉们发布在网上的公测版图片）。经过仔细查看，发现路由器椭圆型外壳是由带散热槽的顶壳和带LAN等输出口的下壳两个部分构成的，椭圆型顶壳带有通风散热槽，使用过程中通过空气对流使电路及硬盘起到降温作用。小米路由器这套模具精度非常高，如果不拆开真不容易发现这个椭圆型外壳是由两部分构成的。在左图可以看到两部分外壳构件的固定是靠里面的几个暗扣固定在一起。

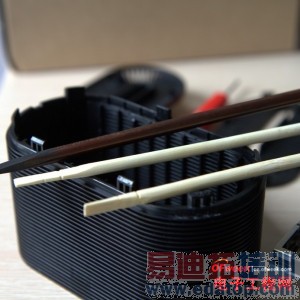

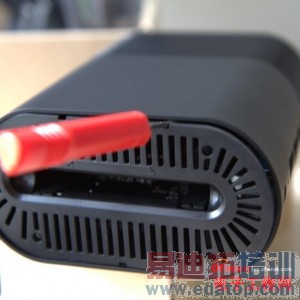

为了打开这些暗扣专门DIY了两把工具。最后得出经验，要打开这些暗扣，最好需要加工7把筷子螺丝刀，用这些DIY的螺丝刀拆开暗扣的好处是不会象金属螺丝刀一样对塑料暗扣造成损坏，将这几根竹制螺丝刀同时插入到暗扣上，很容易将这些暗扣打开。

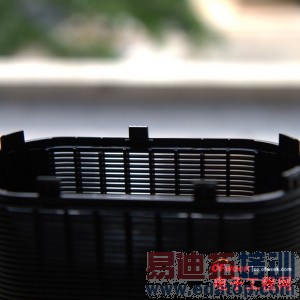

前面分析没错，分离开椭圆型外壳后可以看到有两个螺丝将活动硬盘架和整套电路板固定在外壳上。一共有7个暗扣，分布的位置如右图所示。

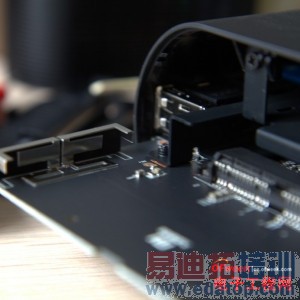

分离开顶、下外壳后，首先露出是位于电路板两边的两根内置天线，正常工作状态下，这两根内置天是位于路由器的顶部。天线中间夹有棉片，这样在后期组装环节或维修过程中不容易造成天线被碰到而发生变形，从而影响到无线信号发射质量。

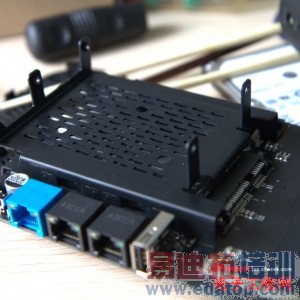

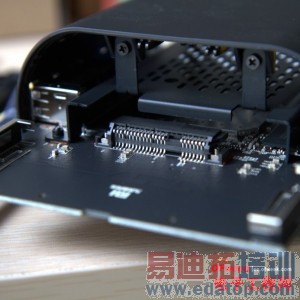

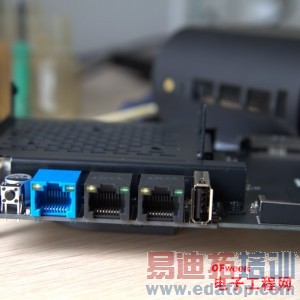

将固定活动硬盘架与外壳的两个螺丝卸下，顺利将小米路由器电路板及活动硬盘架套件从外壳中抽取出来。按惯例先上两张正面图片，输入电源带有470uf/25V滤波电容，起到对输入电源过滤杂波，使输入电压更加稳定。每个网络接口上带有两个指示灯，显示网络连接状态。这些年拆过不少进口网络设备，感觉得小米路由器的活动硬盘架材料及加工工艺一般，没有进口设备中使用的五金配件好。现在国内生产的电路板质量与国外设备相比较基本没有差异，但在这些五金配件的材料和加工工艺上还是有一些差距。

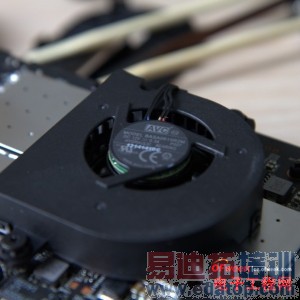

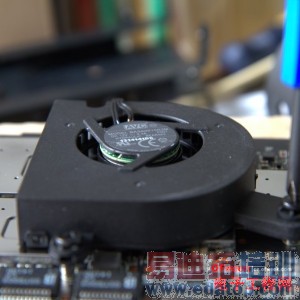

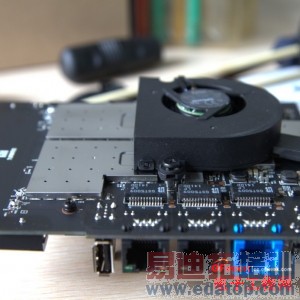

小米路由器的背面图，可以看到路由器带有1只AVC生产的涡轮散热静音风扇。AVC奇鋐科技是一家生产散热设备的专业公司，在很多设备及笔记本中会经常见到AVC生产的散热风扇。

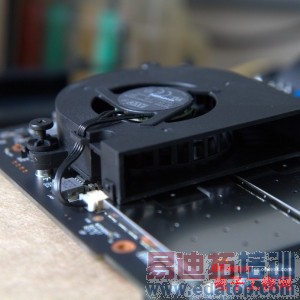

小米路由器使用的风扇与电路板连接共有4根线，除了电源占用两根线，另外的两根线分别是做侦测风扇转速及调节风扇转速之用。这种可控制转速的静音风扇当温度高的时候风扇转速会加快，当温度低时风扇不转动或工作在低转速状态，从而达到静音效果。

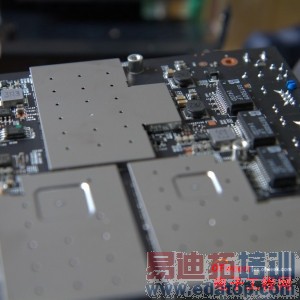

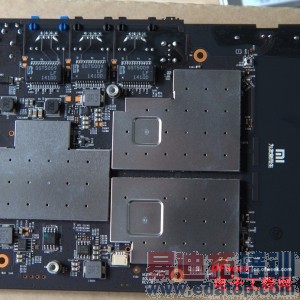

卸下静音风扇前，千万注意要先将风扇连接电路板的插线先分离开，线材非常幼小，如果不小心拖扯可能容易断开。解开固定风扇的3个螺丝，将风扇从电路板上卸下后，完全露出小米路由器电路板整个背面。与公测版路由相比，零售版背面三个屏蔽盒上没有雕刻文字，公测版的屏蔽盒上雕刻有2.4G、5G及CPU速率1G的字样。

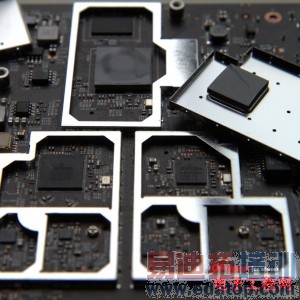

揭开屏蔽盖，如图所示，左下角屏蔽盒里是博通的5G频段WiFi芯片BCM 4352，这个芯片在5G频段支持866M的无线速率。右下角屏蔽盒里是博通的2.4G频段WiFi芯片BCM 43217，这个芯片在2.4G频段支持300M的无线速率。三个屏蔽盒内的主芯片上都贴有导热软胶，能将芯片工作时的热量传导到屏蔽盖上散发出去。
