锤子手机T1拆解：“工匠精神”秒杀小米魅族

录入：edatop.com 点击：

　　由于大多数的芯片都用屏蔽罩焊死在主板上，我们能够看到的芯片并不多，比如这块非常显眼的由ARMHoldings生产的MBG965H芯片，还有海力士(SKhynix)的2GBRAM芯片，还有在发布会上老罗提到的OPA2604AU运放芯片，虽然这些芯片没有屏蔽罩但也都有散热贴片或者散热硅脂等粘住。

　　拆下了主板之后，我们再来看看锤子手机底部的构造，同上部一样底部有一块塑料盖板，我们可以看到射频线的另一端也需要小心的拔下来。之后我们可以小心的通过卡片或者专用的拆机工具将那个褐色的金属片拆下，因为使用胶粘的并且本身质地比较脆弱，所以要格外小心。

锤子手机T1拆解：

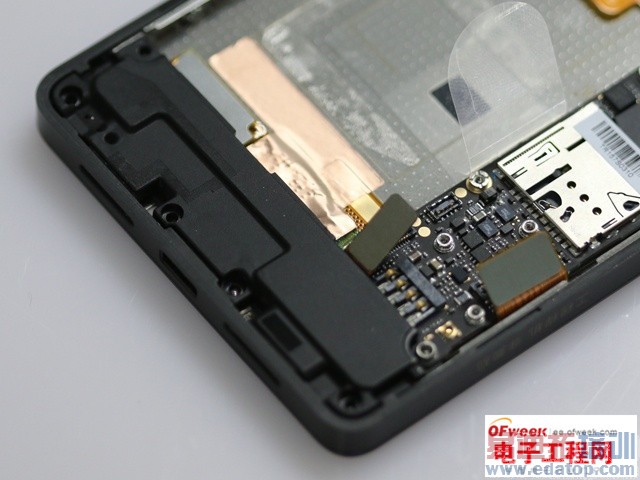

　　锤子手机机身底部的同样有塑料盖板

锤子手机T1拆解：

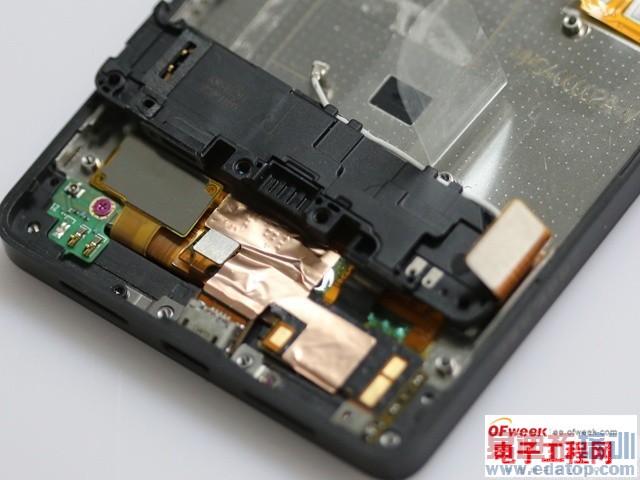

　　锤子手机拆开后结构也比较复杂

锤子手机T1拆解：

　　拆褐色金属贴纸

锤子手机T1拆解：

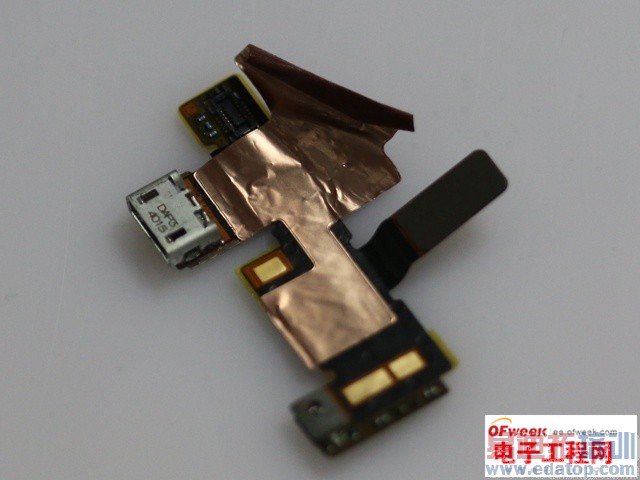

　　锤子手机整个microUSB尾插全貌
