锤子T1/100+爱奇艺对比拆解：一样做工两倍价格？
录入：edatop.com 点击：

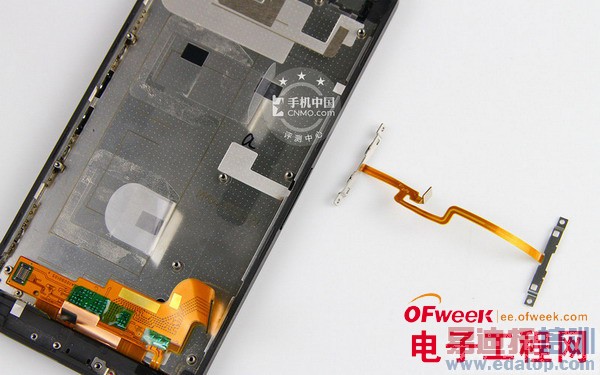

那为了方便拆解，我们先将边框中部对称式的实体按键拿掉。

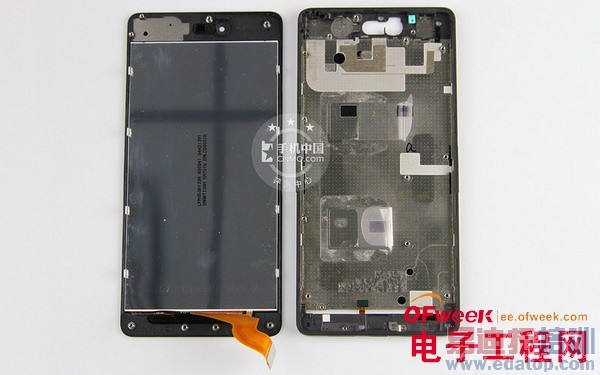

拧下了不知道多少枚螺丝之后，将屏幕总成和金属中框分离，这也就是说算上之前拆除的玻璃背板和金属背板一共是四层！

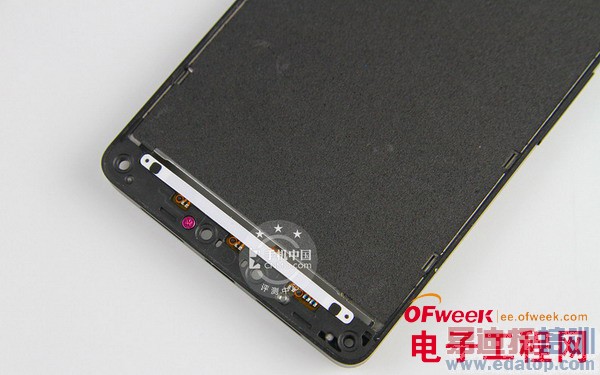

这里的白色条状带即对应着正面的三枚实体按键，这里又发现一枚螺丝，不过并没有影响到我们的拆解，所以也就不去管它了。

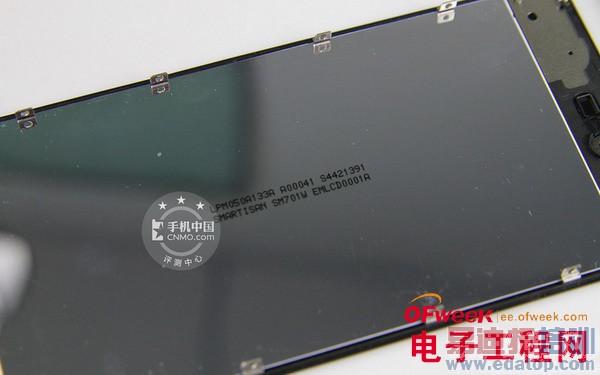

屏幕总成上又是一些看不懂的或许是型号批次的信息。
最后来看看主板部分，主板部分的一些主要芯片基本都用屏蔽罩焊死在主板上，所以最后我们能看到的非常的少。

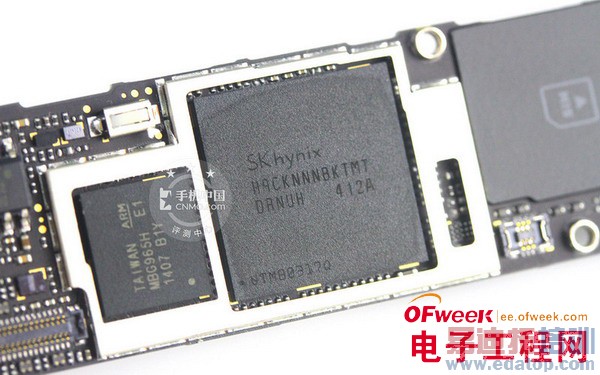

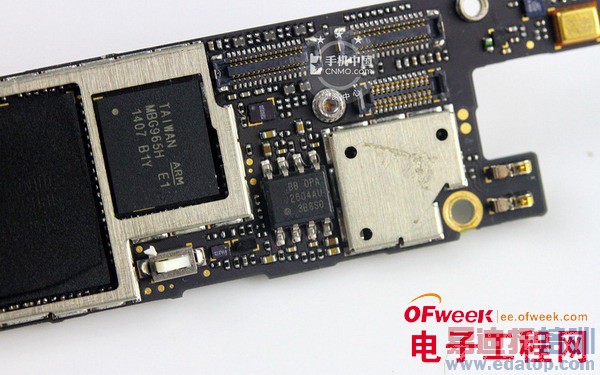

ARM MBG965H芯片。
2GB海力士（SKhynix）运行内存芯片，在它的下面是高通MSM8274AC四核处理器，主频高达2.5GHz。
BB公司生产的OPA2604AU双运放解码芯片。

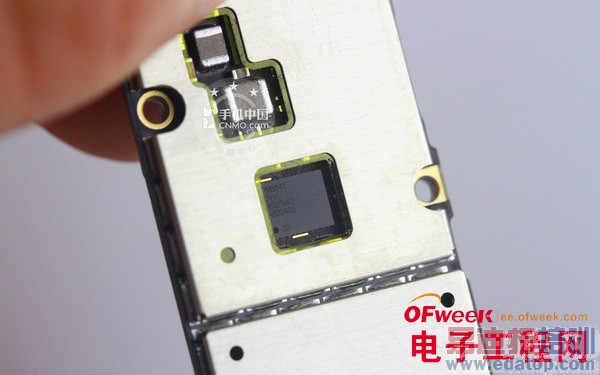

PM8841的IC芯片。

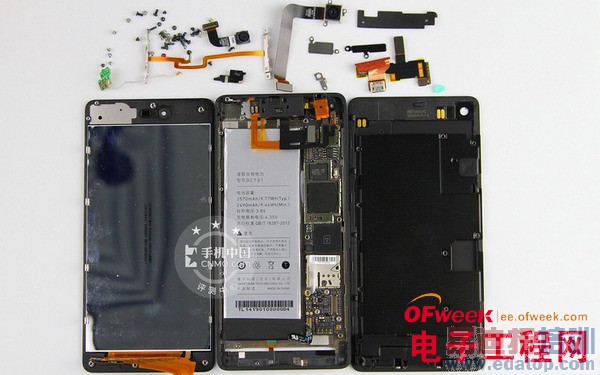

总结：锤子手机（Smartisan T1）的拆解就到这里，可以说是内部的结构还是较为复杂的，除了多层结构之外，排线的布局也是一环扣一坏，假如在拆解过程中稍有不慎便会使一些零件功能无法正常工作。其次内部可拆解的零件较多，螺丝数量多达41枚，这也是导致整机重量上升的因素之一。
二、爱奇艺手机

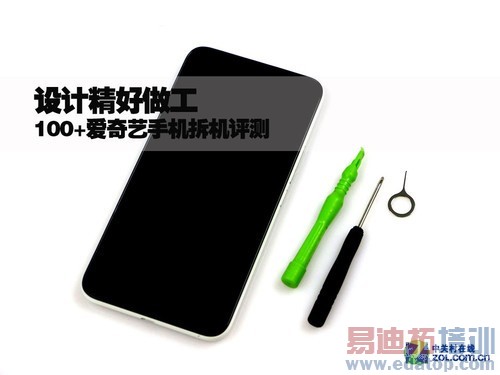

100+爱奇艺手机是一款外形时尚的视频"首"机，该机正面有着一块5.5英寸1080P屏幕，搭载2.0GHz联发科6592八核处理器，有着2GB内存，有16GB/32GB机身存储可选，前置500万像素与后置1300万像素镜头，运行百度云ROM V6最新版UI界面，支持双卡双待。从配置上看，该机属于千元八核顶级配置了，对于该机的内部做工相信有不少的朋友非常的好奇，不如拆开来一窥究竟！

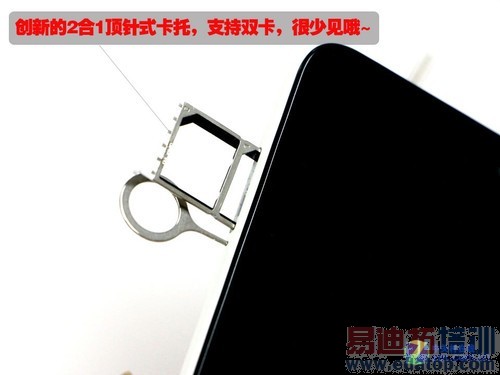

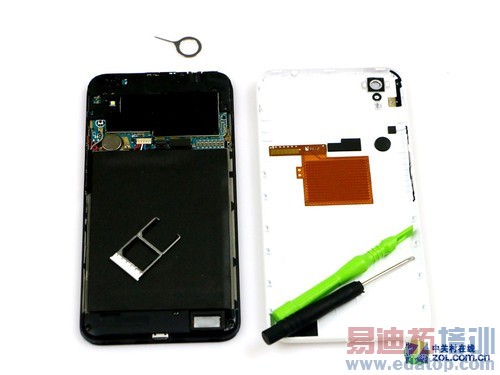

100+爱奇艺手机采用的是不可拆卸机身设计，在拆机之前，需要先用取卡针把卡托取出来，值得一提的是，它的顶针式卡槽设计，完全采用CNC精雕，是与iPhone 5c同级别的做工。
它的后壳卡的十分严实，拆卸的时候笔者可费了老大劲了，四周都找不到一点儿缝隙，都是从卡槽处撬开的，而这也说明它的做工还是很讲究。

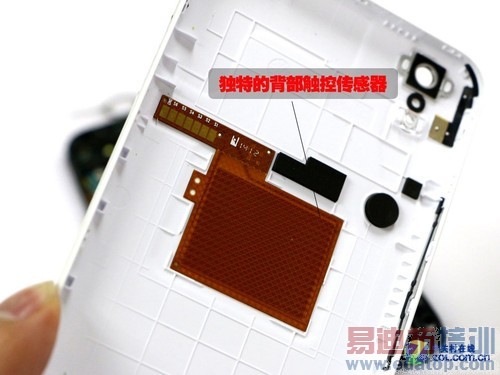

100+爱奇艺手机支持背部触控，现在看到的就是它的背部触控传感器。

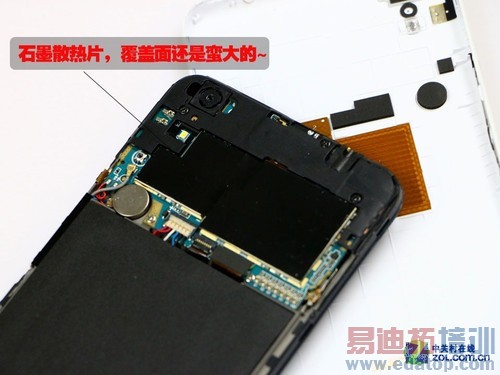

虽然不是L形的主板设计会略感遗憾，但是它采用了大片的石墨来散热。

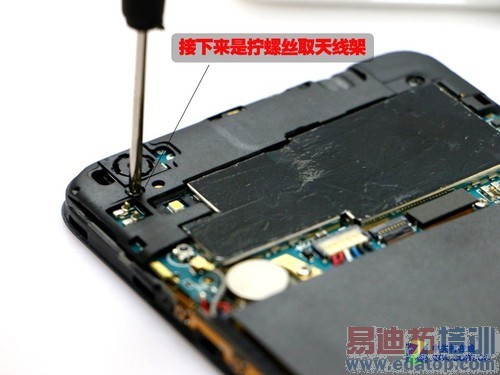

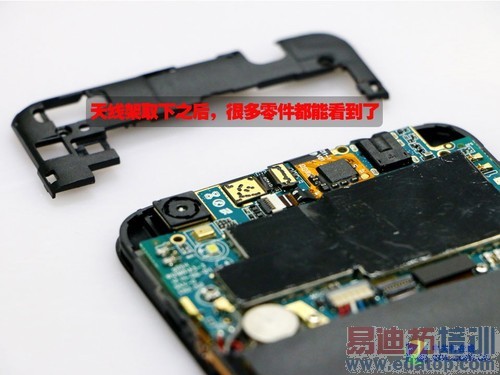

取天线架也费了一番功夫，卡的十分紧实，这也又一次说明100+爱奇艺手机做工还是不错的。
把屏蔽罩掀开之后，100+爱奇艺手机算是半裸了，拆到这里，算是完成了三分之一，处理器，闪存芯片等都能看到了。

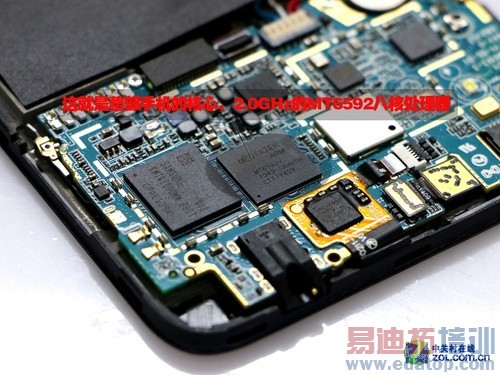

目前市面上的联发科八核芯片主频分为1.4GHz、1.7GHz和2.0GHz三种，而它采用的是顶级的MT6592 Turbo，从这一点也是看出100+爱奇艺手机是诚意十足！
