锤子T1/100+爱奇艺对比拆解:一样做工两倍价格?

录入:edatop.com     点击:

锤子手机T1首发拆解(多图)

  拿掉电池之后内部的构造就更加一目了然了。

锤子手机T1首发拆解(多图)

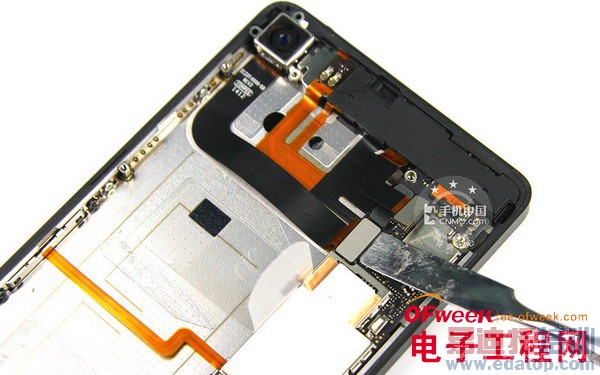

  拆掉隐藏在电池下面的主摄像头排线。这一部分的排线设计较为复杂,一环扣一坏,所以在拆解时要格外小心。

锤子手机T1首发拆解(多图)

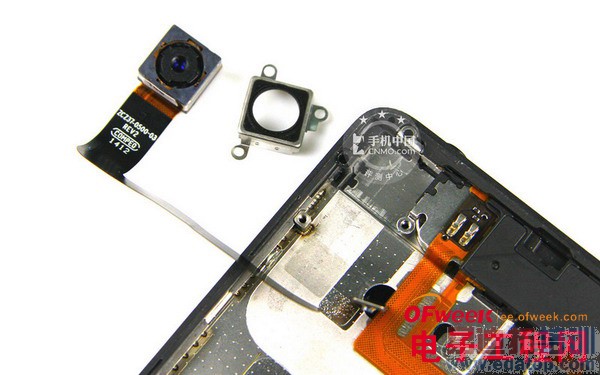

  成功拿掉主摄像头以及上面的保护罩。

锤子手机T1首发拆解(多图)

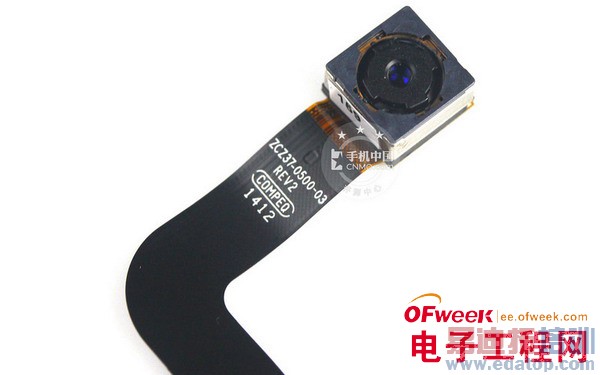

  主摄像头特写,排线上一些不知所云的信息。

锤子手机T1首发拆解(多图)

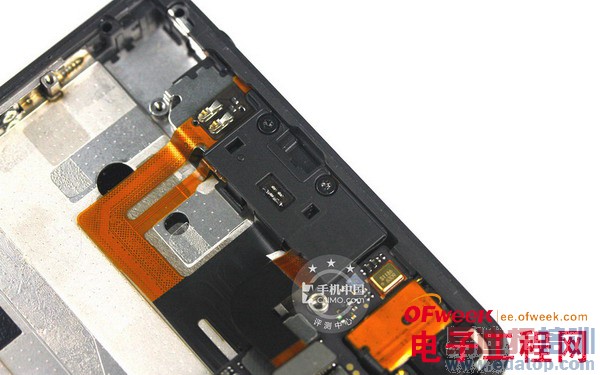

  在听筒部分覆盖了一层塑料片,拿掉之后在底下又发现了螺丝,而在之前我们已经拆掉了20枚螺丝,不妨大家一起记个数,看看到最后能拆出多少枚螺丝来。

锤子手机T1首发拆解(多图)

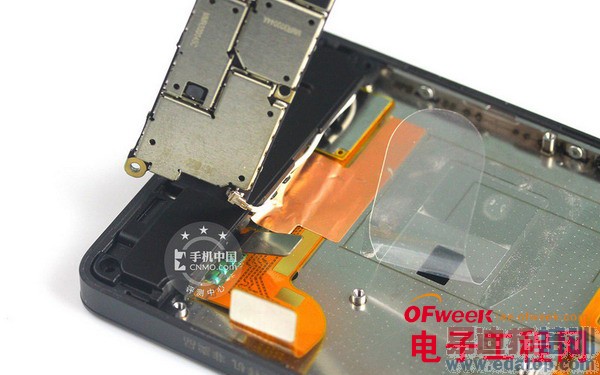

  拆掉螺丝之后即可取下主板,这里需要注意的是主板的底部连接着射频线缆的一端,可谓是机关重重!

锤子手机T1首发拆解(多图)

  OK,成功拿掉主板。

锤子手机T1首发拆解(多图)

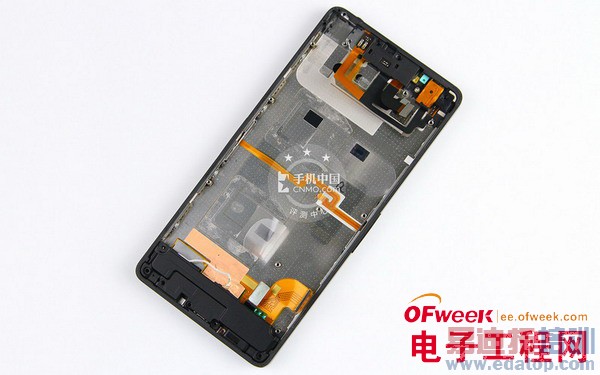

  先将主板放在一边,我们继续来进行拆解。就剩上半部分的听筒和前置摄像头和下半部分的扬声器和实体按键需要拆除。

锤子手机T1首发拆解(多图)

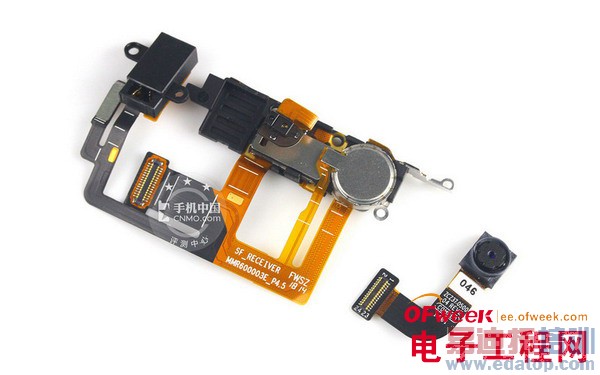

  耳机插口和光感/距离感应器还有扬声器单元连在一条拍线上,老罗在发布会当中提到了将光感/距离感应器与听筒设计在了一起,这里能够更加直观的看到这样的设计是怎样实现的。前置摄像头与主摄像头同样有一些文字信息,应该是出自同一家厂商。

锤子手机T1首发拆解(多图)

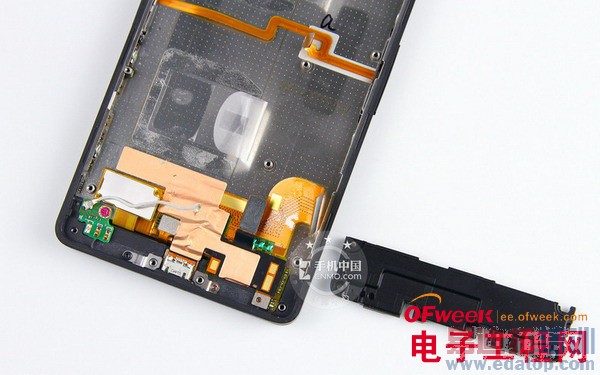

  底部的扬声器部分是可以拆除的。虽说该机采用了对称的扬声器孔位设计,但实际上扬声器的位置在左侧,右侧的孔位应该是出于设计美观度所考虑,实际中并不发声。

锤子手机T1首发拆解(多图)

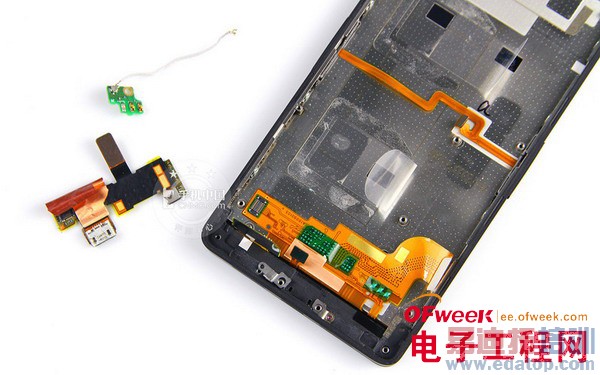

  将射频线缆和MicroUSB数据接口拆除。

锤子手机T1首发拆解(多图)

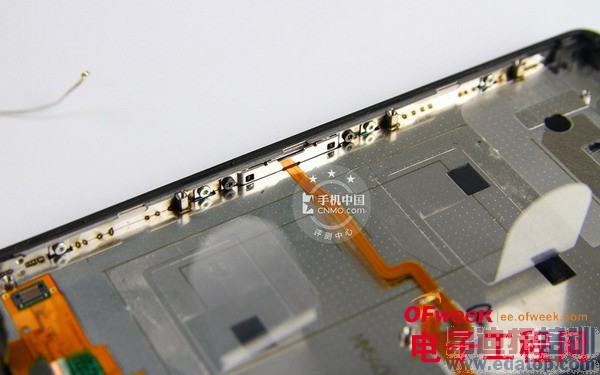

  这时我们发现内部的金属中框和边框之间还有大量的螺丝,意思就是这层金属中框是可以拆卸的!?
