锤子T1/100+爱奇艺对比拆解:一样做工两倍价格?

录入:edatop.com     点击:

锤子手机T1首发拆解(多图)

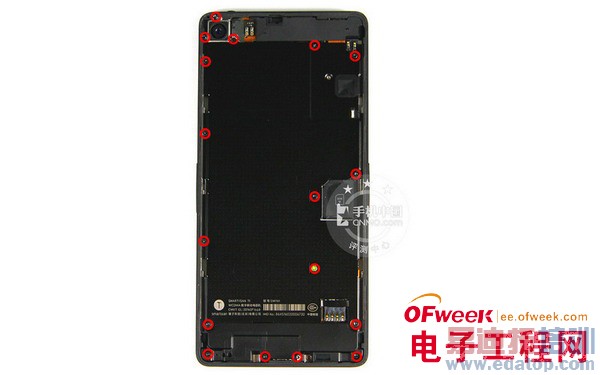

  下面我们所要做的就是拆除图中标注的17处螺丝点。

锤子手机T1首发拆解(多图)

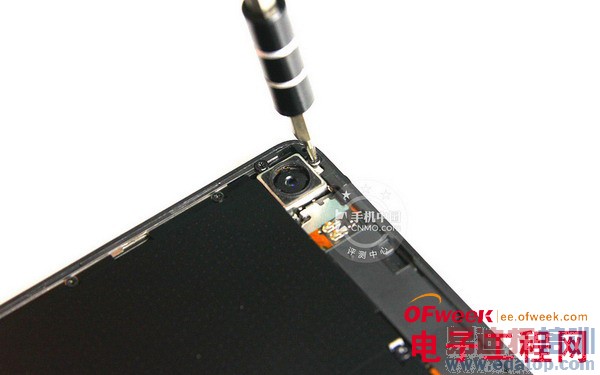

  这里的螺丝就无法用官方附赠的螺丝刀去拧了,只能上我们的专业拆机工具。

锤子手机T1首发拆解(多图)

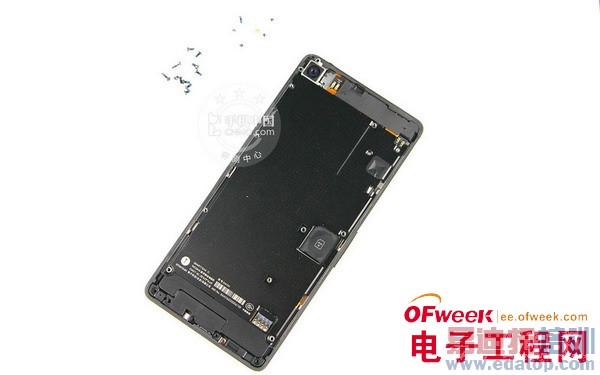

  将17枚螺丝全部拧下,我们也可以看到螺丝的长短也不一样,主摄像头周围的两枚最长。

锤子手机T1首发拆解(多图)

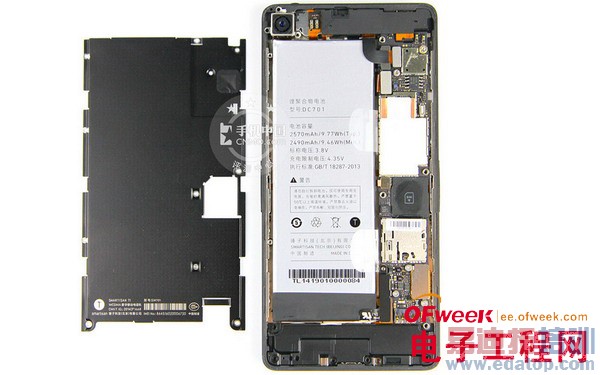

  将金属背板分离,锤子手机(Smartisan T1)的内部构造才完全展现。

锤子手机T1首发拆解(多图)

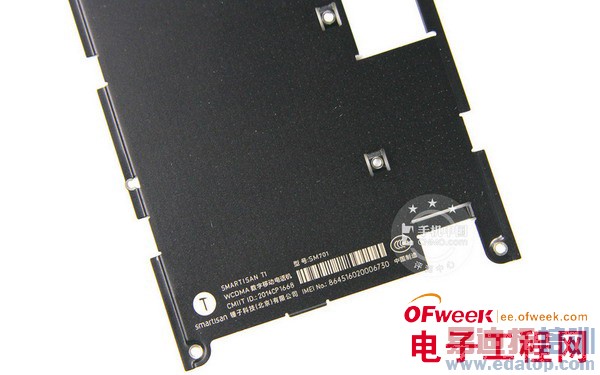

  金属背板底部的型号版本信息。

锤子手机T1首发拆解(多图)

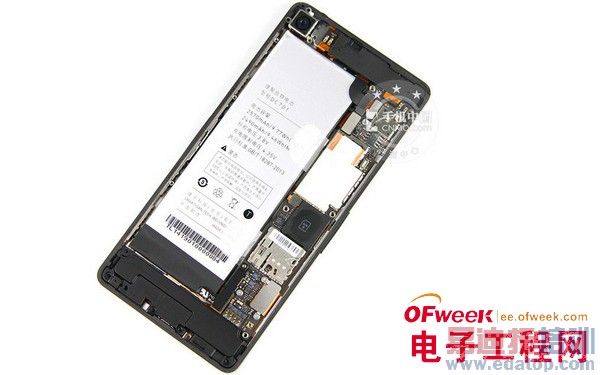

  锤子手机的内部采用了较为常见的三段式结构,主板上的排线和螺丝还是较为密集的。

锤子手机T1首发拆解(多图)

  为了方便后面的拆解我们还是按照惯例先将可以看到的排线和螺丝逐个拆除,按照位置判断图中应该是前置摄像头排线。

锤子手机T1首发拆解(多图)

  这里的电池排线和屏幕排线用螺丝固定在主板上。

锤子手机T1首发拆解(多图)

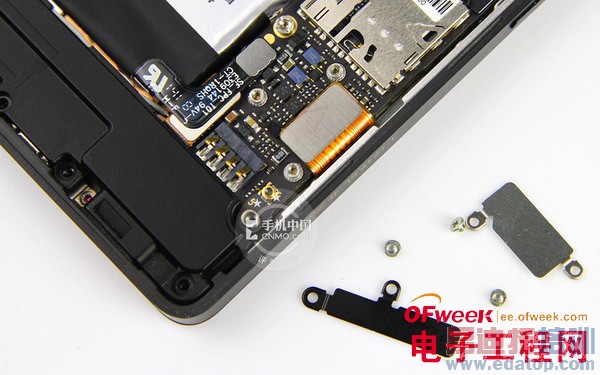

  拆除螺丝和表层的金属片。

锤子手机T1首发拆解(多图)

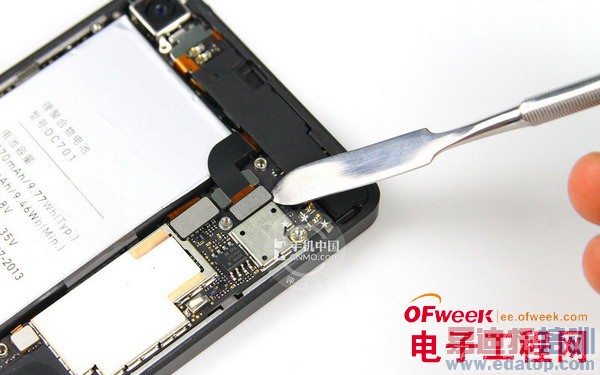

  断开排线。

锤子手机T1首发拆解(多图)

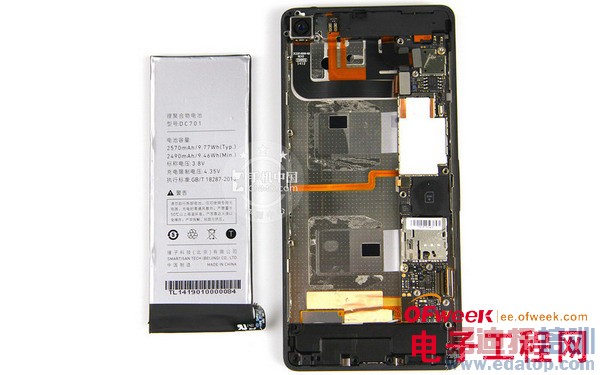

  先将最占地方的电池取出。

锤子手机T1首发拆解(多图)

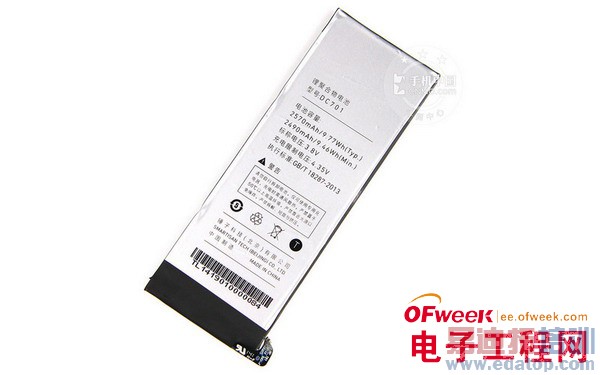

  电池特细,我们看到这里有两个不同的电池容量数据,2570mAh/9.77Wh(Typ.)是理论上的电池容量,2490mAh/9.46Wh(Min)则是指电池容量的最小值,因为生产工艺的问题电池容量会存在一个100以内mAh的偏差,这也是一个普遍的问题,很多厂商仅仅是标注了理论电池容量而没有标注电池容量的最小值。
