三星Galaxy S5芯片揭秘:“十大传感器”拆解分析

录入:edatop.com     点击:

  指纹传感器

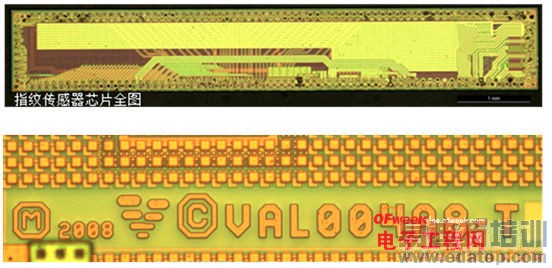

  指纹传感器位于Home键的下方。

三星Galaxy S5芯片揭秘:

三星Galaxy S5芯片揭秘:

  RGB与近距离接触传感器

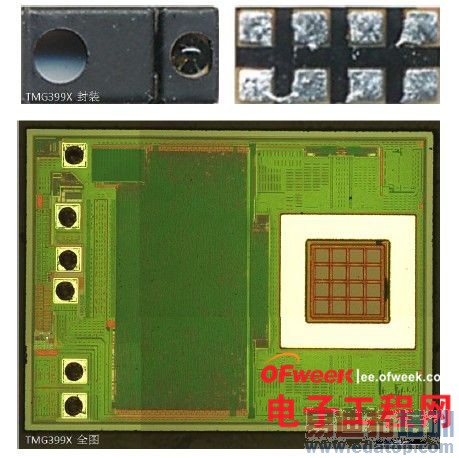

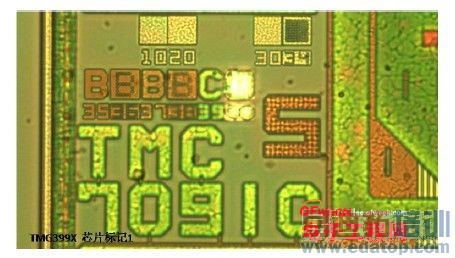

  型号TMG399X,封装尺寸为3.6mmx1.8mmx1.5mm

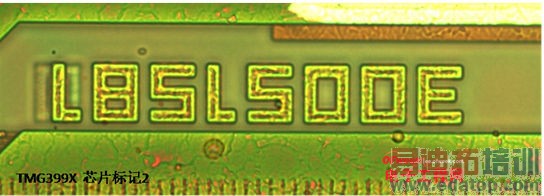

三星Galaxy S5芯片揭秘:

三星Galaxy S5芯片揭秘:

三星Galaxy S5芯片揭秘:

  电子罗盘

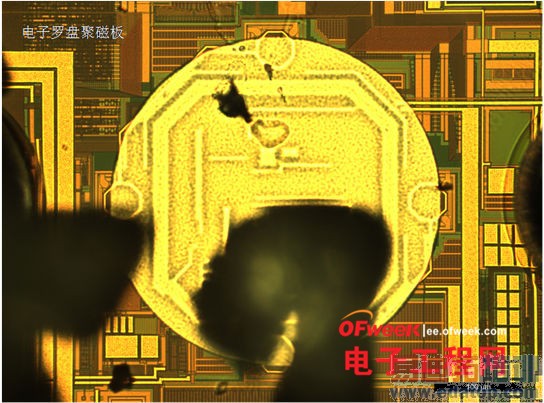

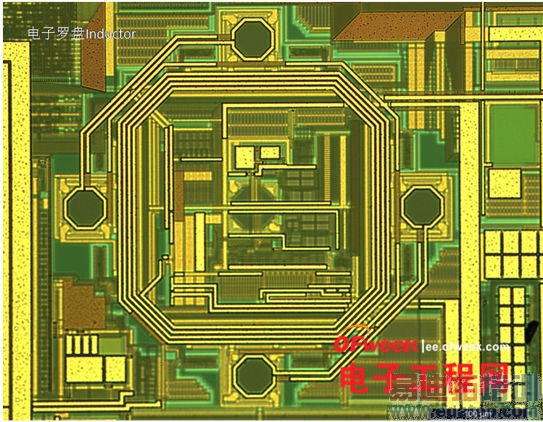

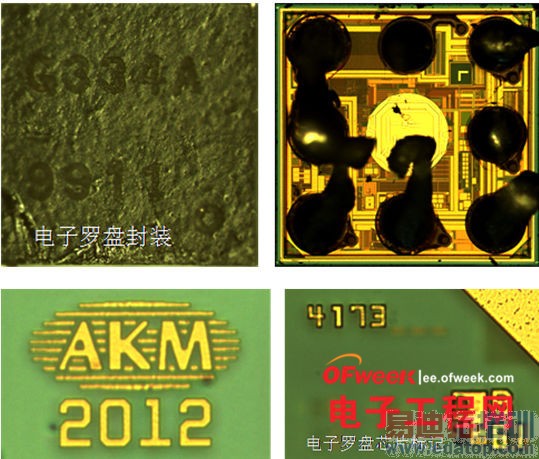

  S5中的这款3轴电子罗盘AK09911,采用高灵敏度霍尔器件传感技术。1.2mmx1.2mmx0.5mm的封装尺寸适用于智能手机等其他便携式设备。在芯片的中央位置有一块直径约为370um左右的聚磁板。

三星Galaxy S5芯片揭秘:

三星Galaxy S5芯片揭秘:

三星Galaxy S5芯片揭秘:
