从星星1号等热门机看手机摄像头:ISP芯片是“大脑”

录入:edatop.com     点击:

  相比而言,背照式传感器的优势在于,在与堆栈式传感器的像素数相同时,虽然传感器尺寸更大一些,但单个像素点面积(单个感光面积)也会更大,从而使感光性能提升,自然暗光拍摄效果也就更好,整体成像效果更出色。

  所以,两者各有特色、各有优劣,不能简单加以好坏之分,关键还要看厂商在传感器尺寸和感光能力上如何取舍。

  从传感器而言,笔者向大家推荐的手机是索尼最新旗舰机型--Xperia Z2,俗话说近水楼台先得月,该机独占了索尼最先进的1/2.3英寸大型Exmor RS堆栈式传感器(目前尺寸最大的堆栈式传感器),像素数高达2070万,并配备索尼单反相机专用G镜头。

详解手机摄像头(多图)

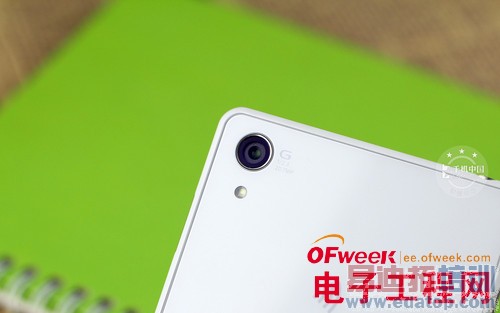

  索尼Xperia Z2镜头特写

  其优势是善于捕捉场景光线,充分利用相机镜头的强大功能拍出超高解析度的图像,并拥有更高的感光度、减少噪声,确保图像平滑清晰,以更高的逼真度再现拍摄细节。

详解手机摄像头(多图)

  索尼Xperia Z2

  镜头:多多益善

  镜头是将拍摄景物在传感器上成像的器件,相当于相机的"眼睛",通常由由几片透镜组成,光线信号通过时,镜片们会层层过滤杂光(红外线等),所以,镜头片数越多,成像就越真实。

详解手机摄像头(多图)

  手机镜头

  从材质上看,镜头可分为塑胶透镜(Plastic)和玻璃透镜(Glass),玻璃透镜透光性以及成像质量要更好,但成本也更高,所以手机镜头大多由塑料镜片组成。

  假若镜头由5层塑料镜片组成,我们就称其为5P(Plastic)镜头,而如果镜头由4层塑料镜片+1层玻璃镜片组成,我们就应当称其为4P1G镜头。不过由于行业对此缺乏统一的认知标准,通常会把5P镜头理解为由5层镜片组成的镜头,即使是4P1G镜头也会将其称为5P镜头。

  目前市面上的手机大多采用5P或6P镜头,例如小米3就采用了5P镜头(4层塑料镜片+1层蓝光玻璃镜片),而小可乐则采用了更高级的6P镜头(5层塑料镜片+1层蓝光玻璃镜片),理论上来讲,小可乐的镜头成像更真实。

详解手机摄像头(多图)

  小米3的5P镜头

详解手机摄像头(多图)

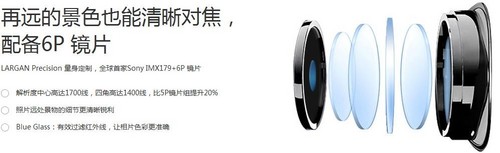

  小可乐手机的6P镜头

  光圈:还是大了好

  除了过滤杂光外,镜头还决定了一个非常重要的相机参数,光圈。

  光圈由镜头中几片极薄的金属片组成,可以通过改变光圈孔的大小控制进入镜头到达传感器的光线量。光圈的值通常用f/2.2、f/2.4来表示,数字越小,光圈就越大,两者成反比例关系。

详解手机摄像头(多图)

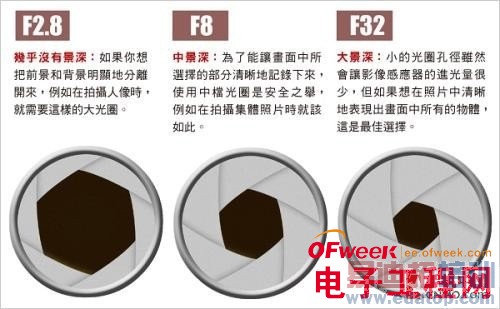

  光圈演示图

  它的工作原理是,光圈开得越大,通过镜头到达传感器的光线就越多,成像画面就越明亮,反之画面就越暗。因此,在夜拍或暗光环境下,大光圈的成像优势就更明显。

  除了控制通光量,光圈还具有控制景深的功能。生活中,我们时常会看到背景虚化效果很强的照片,不仅突出了拍摄焦点,还具有很唯美的艺术感,而这就是所谓的景深。光圈开的越大,景深越小,背景虚化效果就更明显。

详解手机摄像头(多图)

  小景深(背景虚化)效果图
