Intel欲重操旧业 回归存储芯片市场

录入:edatop.com     点击:

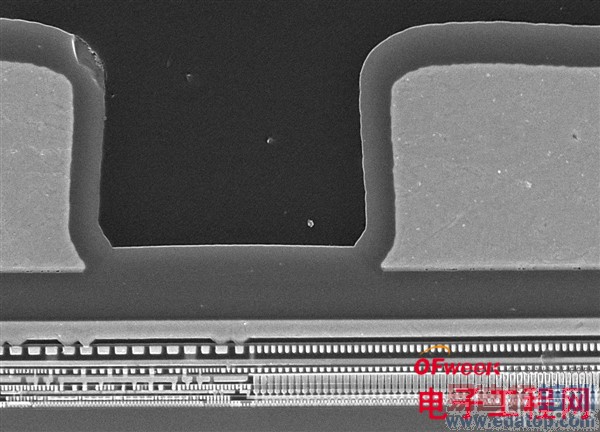

  Intel的也是COB,但在金属电介质堆栈底层内以凹洞形式做了一个MIM电容。这部分的工艺是22nm,九个金属层。

Intel欲回归存储芯片市场(图)

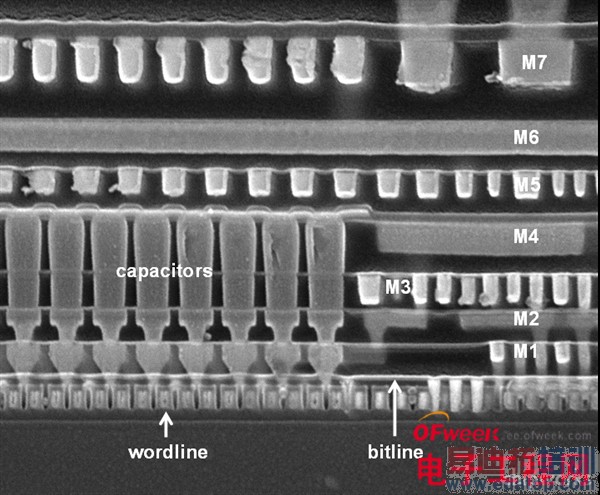

  放大看电容阵列的边缘,可见M2、M3、M4三个金属层堆栈构成了电容的外层。

Intel欲回归存储芯片市场(图)

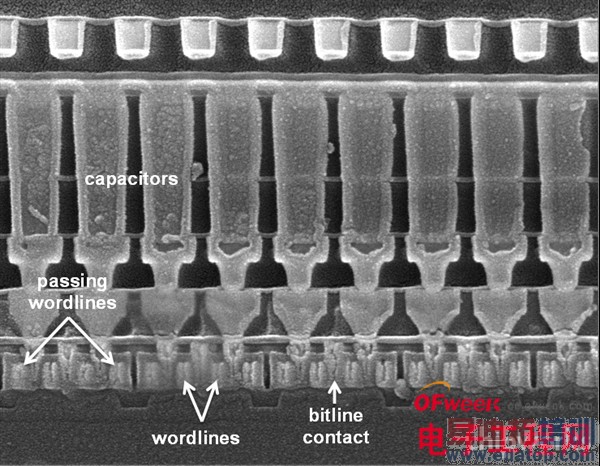

  继续放大,可以看到与三栅极鳍片中部接触的子线(worldline)晶体管,以及末端的两个传递子线(passing wordlines)。

Intel欲回归存储芯片市场(图)

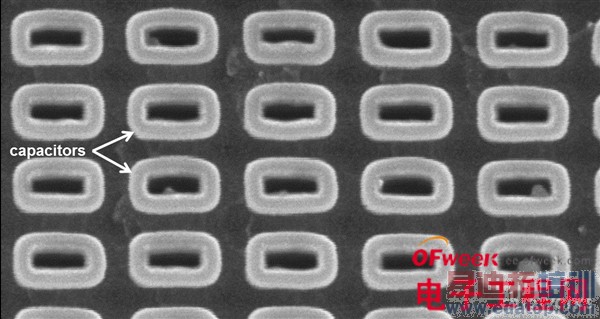

  电容部分顶视图,显然都是矩形的,但具体材料还在分析中。

Intel欲回归存储芯片市场(图)

  Intel表示,每一个单元单荣的容量是13fF,面积0.029平方微米,大致相当于其22nm SRAM单元面积(0.09平方微米)的三分之一,略大于IBM同类的0.026平方微米。

  Intel退出DRAM行业已经几乎三十年了,现在有点借机重返的意味,但绝对不会大规模重来,指望Intel牌内存更是天方夜谭。

  不过,下一代Knights Landing Xeon Phi高性能计算处理器倒是会搭配16GB eDRAM,等于128颗Haswell所用芯片,因此未来的主攻方向应该还是游戏、高性能计算。
