世界最小尺寸的Bluetooth 4.0 Smart Module开始量产

录入:edatop.com     点击:

  TDK株式会社开发出最适合于今后将会迅速普及的可穿戴设备的超小型Bluetooth®模块,并将从2014年2月起开始量产。

  该产品采用敝社自有的IC内置基板(SESUB),将Bluetooth® IC内置于基板内,并将晶体振荡器、带通滤波器、电容器等配套电路元件贴装在基板上,从而实现了世界最小*尺寸(4.6 x 5.6 x 1.0mm)的Bluetooth®4.0 Smart模块。该尺寸与分立式相比,节省了64%的基板占有面积。

  取代智能手机,现在受到世人瞩目的是眼镜型、手表型等可穿戴设备。可穿戴设备被用于与智能手机、平板电脑、个人计算机等进行无线通信,而该无线通信使用的就是Bluetooth®。该产品由于支持Bluetooth®最新标准——Bluetooth® 4.0 Smart(别名 Bluetooth® Low Energy),其耗电仅为以往Bluetooth®的约1/4,是低耗电产品。使用于电池驱动,是最适合于要求小型、轻巧与低耗电的可穿戴设备的模块。

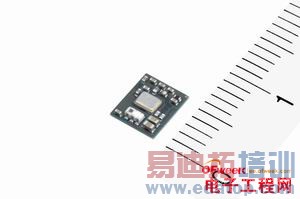

世界最小尺寸的Bluetooth 4.0 Smart Module开始量产

  主要应用

  • 保健、体育&健身设备(活动量计、体温计、血圧计、血糖仪、心率表等)

  • 可穿戴电脑(腕带型、手表型、眼镜型、鞋子、帽子、衬衫等)

  • 家电&娱乐设备(遥控器、传感标签、玩具、灯具等)

  • PC配件(鼠标、键盘、演讲激光笔等)

  主要特点和优势

  • 为超小型模块(26mm2),大幅减少了实装面积

  • 仅需连接电源和天线就可进行Bluetooth®通信

  • 可确保无线性能的模块,降低了硬件设计者的设计负担

  • 具备了分立式IC上的所有端子,可以全面活用IC的功能

  主要电气特性

  • 通信标准:2.4GHz Bluetooth® V4.0 low energy

  • 无线输出:0dBm(typ)

  • 通信距离:10m(预估距离。取决于天线特性。)

  • 接口:UART/SPI/I2C/GPIO/ADC
