安森美半导体用于低功率应用的高能效AC-DC开关稳压器方案
录入：edatop.com 点击：
基于NCP1075的双路输出8 W参考设计(见图3)，提供优异的能效水平及互稳压性能，用于白家电及工业设备等应用。

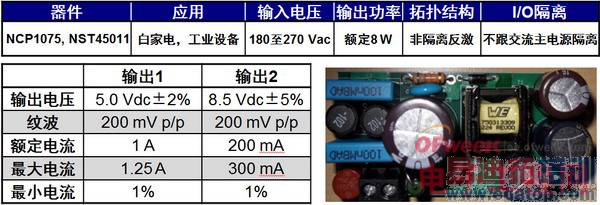

图3：用于白家电、工业设备等应用的NCP1075 8 W双路输出参考设计。
基于NCP1070/1的参考设计(见图4)典型输出电压为5 V，输出电流1 A，提供80%的能效，适合低功率AC-DC适配器及消费电子应用。
图4：用于低功率AC-DC适配器、消费电子等应用NCP1075 2到5 W参考设计。
基于NCP1076/7的20 W参考设计典型能效达80%，适合白家电及工业等应用。

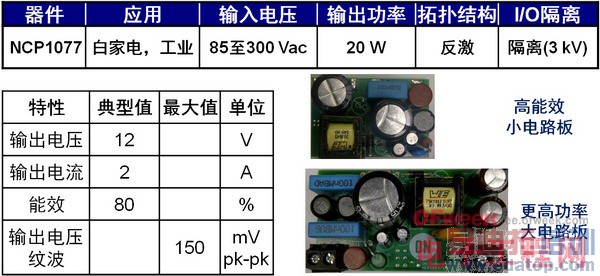

图5：基于NCP1076/7的20 W参考设计。
基于NCP1075的12 W参考设计采用抽头(tapped)电感来隔离交流信号，提高MOSFET工作的占空比，提高系统能效及电路性能。这参考设计适合白家电、电表及工业设备等应用。

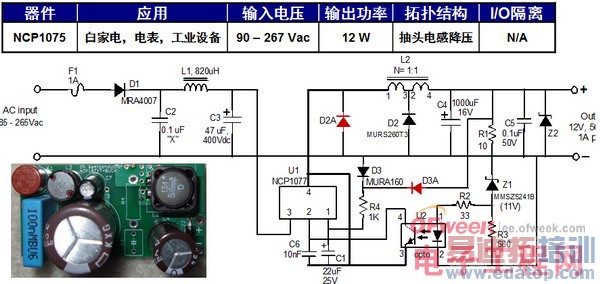

图6：基于NCP1075的12 W抽头电感降压参考设计。
为了配合采用极高交流主电源电压供电的低功率应用，安森美半导体还提供基于NCP1075、带预稳压器的15 W参考设计。这采用设计采用专利的电路应用，支持在2相(而非相位和中性点)之间供电，而没有相应双输入大电容及相应高电源电压的缺点，帮助降低BOM成本。

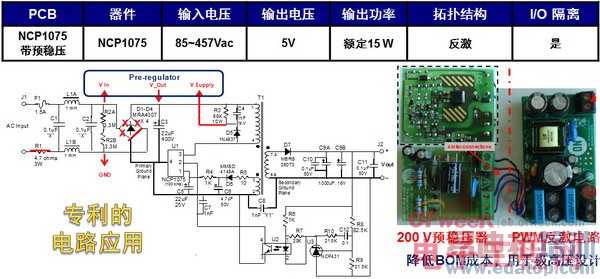

图7：基于NCP1075开关稳压器和200 V预稳压器的极宽电压范围15 W参考设计。
