安森美半导体用于低功率应用的高能效AC-DC开关稳压器方案
录入：edatop.com 点击：
近年来，世界各国政府为了因应全球气候变暖，纷纷制定更严格的高能效法规与标准，提升电源能效，降低能耗，以期减轻对环境的压力。安森美半导体积极推动高能效创新，提供宽广阵容的高能效电源产品及方案，涵盖从高集成度功率因数控制器、AC-DC控制器、DC-DC控制器，到分立MOSFET、整流器、IGBT等，以及智能功率模块(IPM)和功率集成模块(PIM)等，用于计算机、消费(电视机、DVD、机顶盒、游戏机等)、白家电、电信、工业及LED照明等重点应用，符合或超越各种能效规范。
本文重点围绕市场上的低功率应用，如消费类电器/白家电辅助电源、待机隔离电源、电表/智能电表电源、辅助电源、调制解调器/路由器AC-DC适配器、低功率LED照明、工业设备控制等，介绍安森美半导体涵盖2 W到25 W功率范围的高能效AC-DC开关稳压器方案。

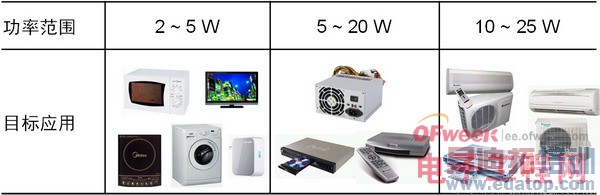

图1：市场上常见的低功率AC-DC开关稳压器应用。
安森美半导体提供一系列高能效固定频率脉宽调制(PWM)电流模式开关稳压器，包括：
● NCP1010及NCP1011，用于0至5 W应用；
● NCP1012、NCP1013、NCP1014和NCP1015，用于5 W至10 W应用；
● NCP1027及NCP1028，用于5 W至15 W应用；
● NCP1070、NCP1071、NCP1072、NCP1075、NCP1076及NCP1077，用于3 W至15 W应用；
● NCP1124、NCP1126及NCP1129，用于10 W至30 W应用；
● NCP1136，用于15 W至20 W应用。
其中，NCP107x、NCP112x及NCP1136是新的开关稳压器产品，也是本文探讨重点。这些产品中，NCP107x集成了700 V高压MOSFET开关，NCP112x集成了强固的650 V高压MOSFET，而NCP1136集成了800 V高压MOSFET。
1) NCP107x系列700 V单片集成开关稳压器
NCP107x系列单片开关稳压器采用PDIP-7或SOT-223封装，与NCP101x系列引脚对引脚兼容。NCP107x系列采用电流模式65/100/130 kHz固定频率工作，用于3 W至15 W功率的应用，如平板电视辅助电源、白家电、电表等。
这系列器件支持频率反走及跳周期模式，提升电源轻载能效。这系列器件还具有内置高压启动功能，支持动态自供电(DSS)，提供无损耗的启动序列。这系列器件的其它特性包括：短路保护、1 ms软启动、频率抖动、Vcc引脚过压保护等。NCP1070和NCP1071集成了导通阻抗为22 Ω的MOSFET，峰值电流分别250 mA和350 mA。NCP1072和NCP1075的MOSFET导通阻抗为11 Ω，峰值电流分别为250 mA和450 mA。NCP1076和NCP1077的MOSFET导通阻抗为4.3 Ω，峰值电流分别为650 mA和800 mA。

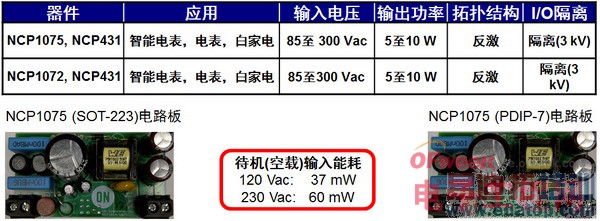

安森美半导体基于NCP107x开发了一系列参考设计。图2显示的是基于NCP1075/2的5至10 W参考设计，针对智能电表、电表及白家电应用。这参考设计提供较高能效，同时提供低空载待机能耗。这参考设计演示板还提供低成本感测电路选择。
图2：用于智能电表、电表及白家电等应用的NCP1072/5 5到10 W参考设计。
