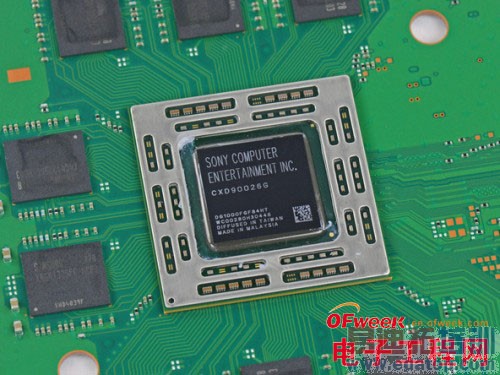

索尼PS4专业拆解:内部与外型一样令人惊艳

录入:edatop.com     点击:

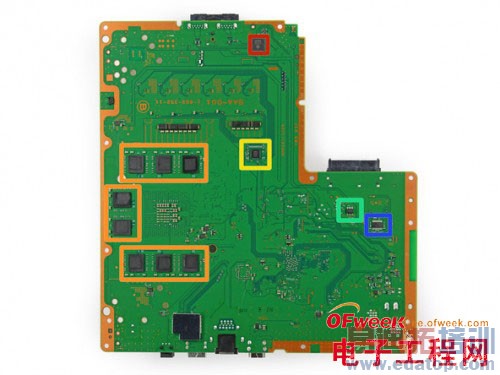

  主板背面芯片元件包括:

 索尼PS4专业拆解:内部与外型一样令人惊艳(图文)

 索尼PS4专业拆解:内部与外型一样令人惊艳(图文)

  红色:Genesys Logic GL3520 USB 3.0 Hub控制器

  橙色:另一半内存/显存

  黄色:International Rectifier 35858 N326P IC2X

  绿色:Macronix 25L1006E CMOS串行Flash

  黑色:39A207 1328 E1 3FU

 索尼PS4专业拆解:内部与外型一样令人惊艳(图文)

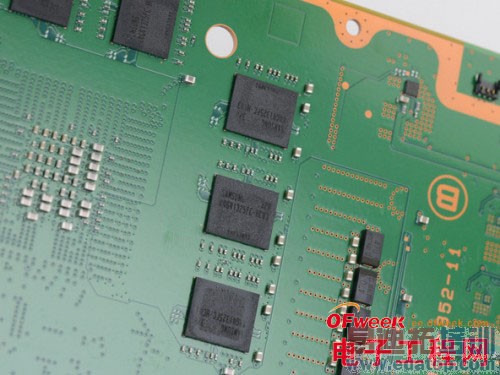

  三星GDDR5内存、显存。

 索尼PS4专业拆解:内部与外型一样令人惊艳(图文)

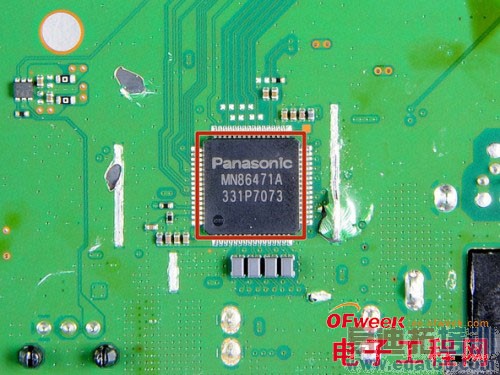

  左下角黑色的,松下MN86471A HDMI通信芯片。

 索尼PS4专业拆解:内部与外型一样令人惊艳(图文)

  左下角白色的那个,揭开后发现是Marvell Avastar 88W8797-BMP2无线芯片,支持802.11n 2x2 Wi-Fi、蓝牙4.0、调频收音机。
