索尼PS4专业拆解:内部与外型一样令人惊艳

录入:edatop.com     点击:

索尼PS4专业拆解:内部与外型一样令人惊艳(图文)

  光驱电路板正面只有一颗瑞萨SCEI RJ832841FP1,用途位置,应该是控制芯片。

索尼PS4专业拆解:内部与外型一样令人惊艳(图文)

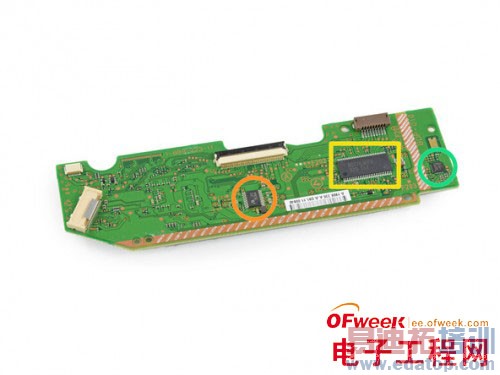

  背面橙色Microchip Technology 312 3536A、黄色BD7763EFV 325 T62、绿色STM8ED 9H A07 VG MYS 331Z。

索尼PS4专业拆解:内部与外型一样令人惊艳(图文)

  继续拧螺丝

索尼PS4专业拆解:内部与外型一样令人惊艳(图文)

  拿下外壳

索尼PS4专业拆解:内部与外型一样令人惊艳(图文)

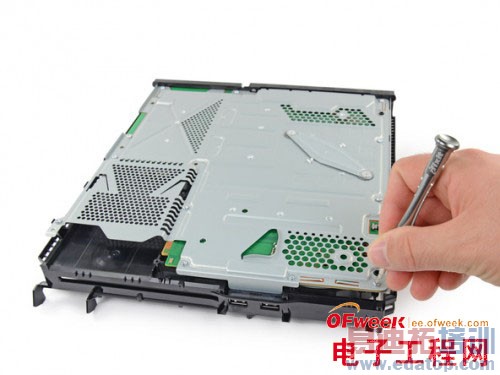

  再次拧螺丝

索尼PS4专业拆解:内部与外型一样令人惊艳(图文)

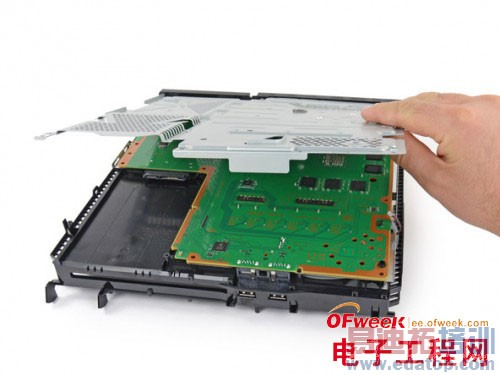

  拆下PlayStation 4的后壳,拿开中间的支架,主板近在眼前。

索尼PS4专业拆解:内部与外型一样令人惊艳(图文)

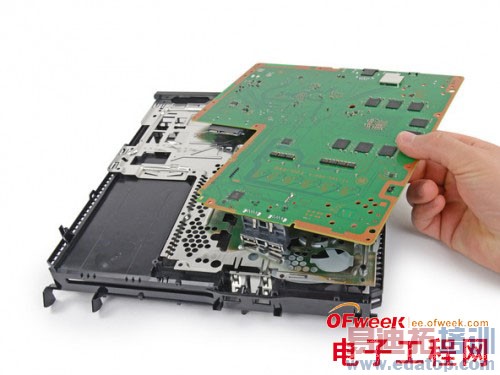

  主板赫然呈现出来(好大)

索尼PS4专业拆解:内部与外型一样令人惊艳(图文)

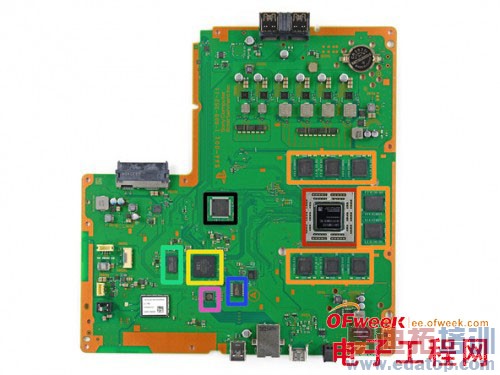

  主板正面芯片元件包括:

  红色:索尼电脑娱乐(SCEI) CXD90026G SoC处理器(AMD Jaguar CPU/GCN GPU)

  橙色:三星K4G41325FC-HC03 4Gb(512MB) GDDR5内存/显存颗粒,十六颗(正反面各一半),总容量8GB

  黄色:SCEI CXD90025G低功耗协处理器,网络任务专用

  绿色:三星K4B2G1646E-BCK0 2Gb(256MB) DDR3缓存

  蓝色:Macronix MX25L25635FMI 256Mb(32MB)串行Flash

  粉色:Marvell 88EC060-NN82以太网控制器

  黑色:SCEI 1327KM44S
