5.0英寸nubia Z5S真机拆解评测:能否完爆小米3

录入:edatop.com     点击:

5.0英寸nubia Z5S真机拆解评测(多图)

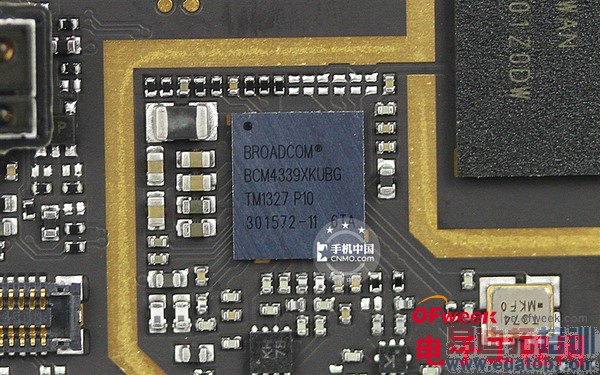

  博通BCM4339 5G Wi-Fi组合芯片,正是有了它的加入,nubia Z5S才拥有支持强大的2.4GHz+5GHz双频Wi-Fi的能力。

5.0英寸nubia Z5S真机拆解评测(多图)

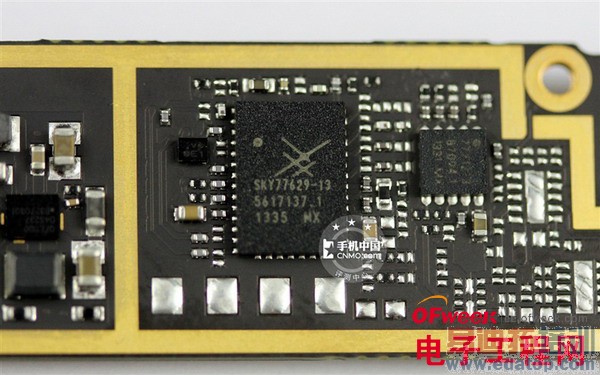

  此图为Sky77629 信号功率放大器特写图。

5.0英寸nubia Z5S真机拆解评测(多图)

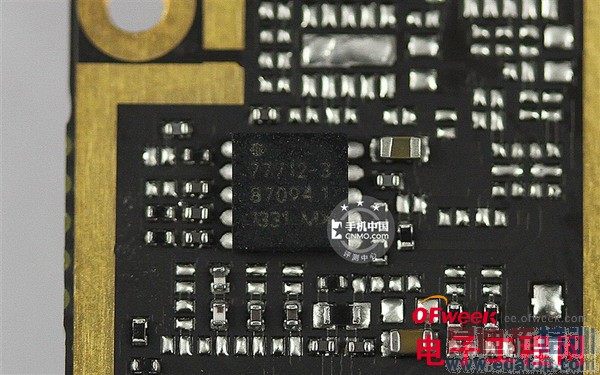

  图为SKY77712-3手机IC芯片。

5.0英寸nubia Z5S真机拆解评测(多图)

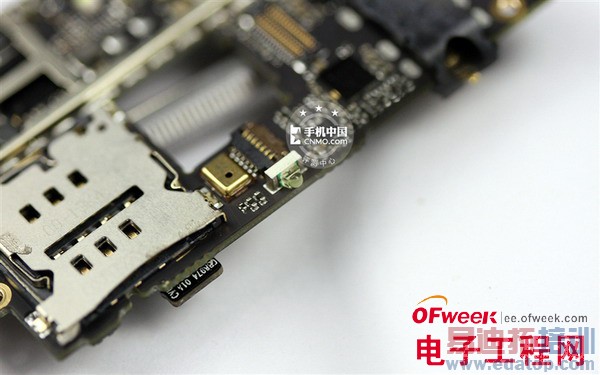

  nubia Z5S还加入了红外功能,相信目前市面上拥有这一功能的手机并不多。图为nubia Z5S红外收发器特写图。

5.0英寸nubia Z5S真机拆解评测(多图)

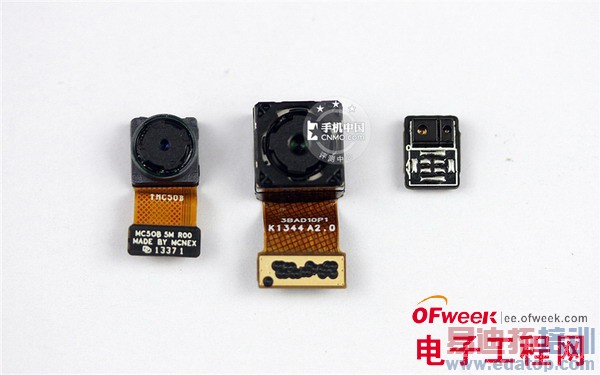

  除了两枚摄像头之外,nubia Z5S的光线/距离感应器也采用模块化设计,方便拆卸的同时也降低了维修的成本。

5.0英寸nubia Z5S真机拆解评测(多图)

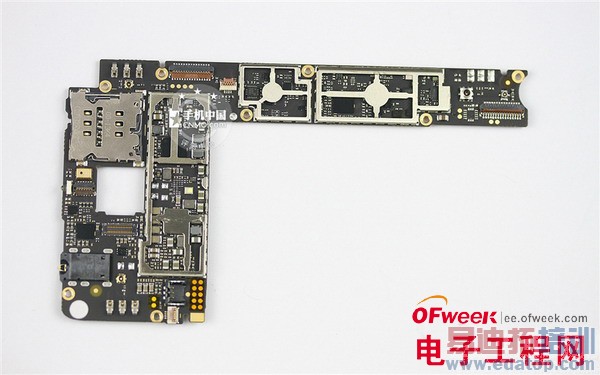

  虽然nubia Z5S芯片数量不少,但真正可以拆卸下来的金属屏蔽罩仅有三个。

5.0英寸nubia Z5S真机拆解评测(多图)

  在nubia Z5S的主板背面,即便我们把金属屏蔽罩全部取下,可见芯片也并不多。

5.0英寸nubia Z5S真机拆解评测(多图)

  图为高通PM8941电源管理芯片。
