  音量调节键也是这样设计的,仅需一根细细的排线即可完成和主板的连接。

5.0英寸nubia Z5S真机拆解评测(多图)

  作为此次拆解的重头戏,nubia Z5S的L型主板终于闪亮登场了。此图为L型主板背面图(相对于手机来说),我们可以从中看到后置摄像头、mirco SIM卡卡槽、3.5毫米耳机插口以及大面积的金属屏蔽罩。

5.0英寸nubia Z5S真机拆解评测(多图)

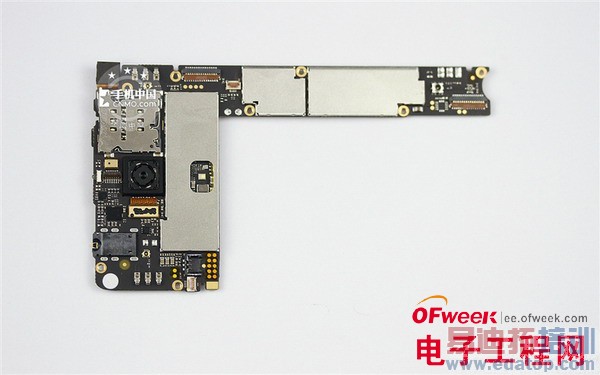

  在L型主板的正面,我们终于看到了nubia Z5S的各个主要芯片,500万像素的前置摄像头也被安置于此。不过有一点十分奇怪,似乎这些主要芯片都没有金属屏蔽罩?先别急,下面让我们一起揭晓为什么会这样设计。

5.0英寸nubia Z5S真机拆解评测(多图)

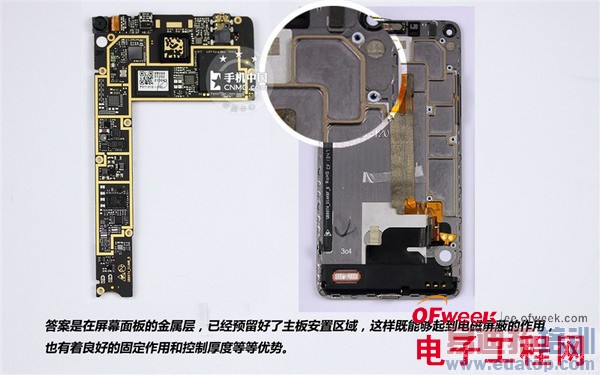

  答案是在屏幕面板的金属层,已经预留好了主板安置区域,这样既能够起到电磁屏蔽的作用,也有着良好的固定作用和控制厚度等等优势。

5.0英寸nubia Z5S真机拆解评测(多图)

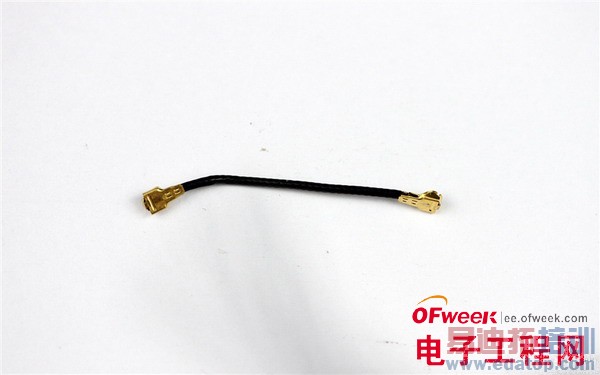

  图为nubia Z5S的射频线,它的作用就是增强手机和Wi-Fi信号。

5.0英寸nubia Z5S真机拆解评测(多图)

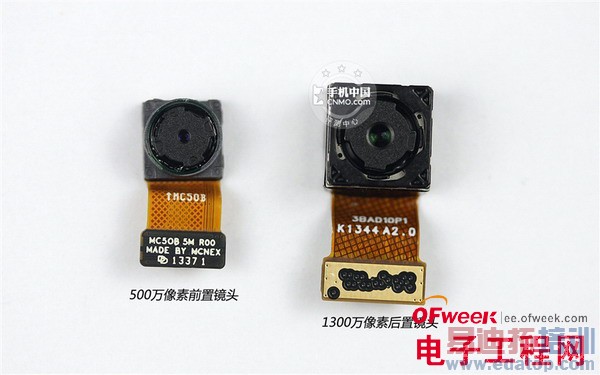

  图为从主板上摘下来的两枚摄像头。

5.0英寸nubia Z5S真机拆解评测(多图)

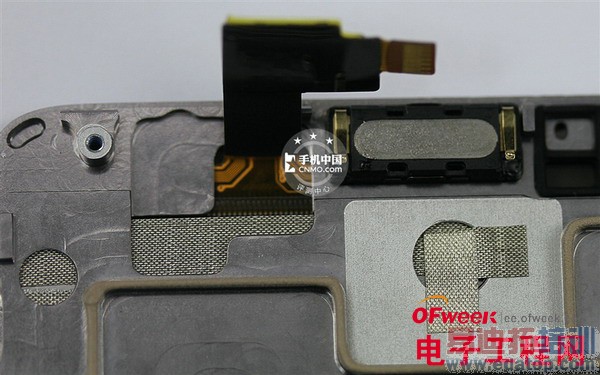

  屏幕面板里同样有防干扰和散热的胶布,可见nubia对散热方面真是下足了功夫。

5.0英寸nubia Z5S真机拆解评测(多图)

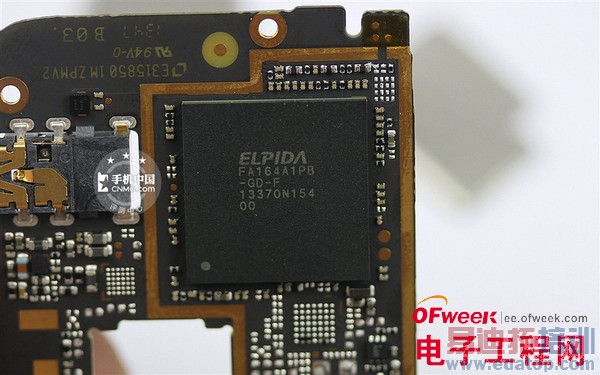

  既然主板已经取下来,我们就开始进入芯片的介绍环节吧。首先还是我们最为熟悉的2GB容量必尔达运存芯片,而最令人期待的骁龙800四核处理器也在这块芯片底下。

5.0英寸nubia Z5S真机拆解评测(多图)

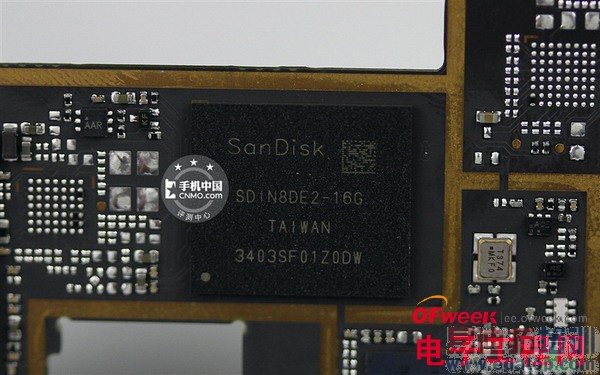

  图为闪迪16GB内置存储颗粒。
