DIY:工程师教你如何对小米3进行无线充电改造
录入:edatop.com 点击:

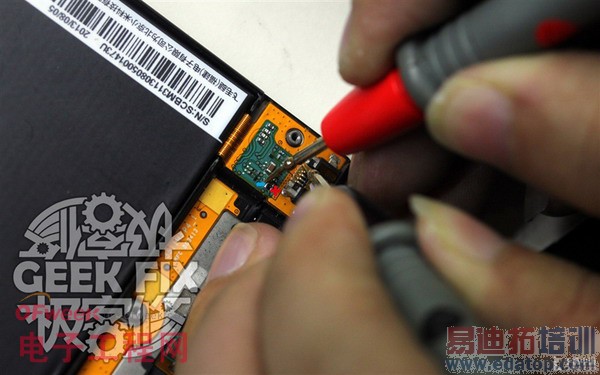

通过万用表(调至电压档)测试左边几个点位,测到最左边针脚的时候,万用表的电压显示为4.92V ,此处通电且与手机充电电压5V的标准极为接近,表明它就是我们需要寻找的正极。

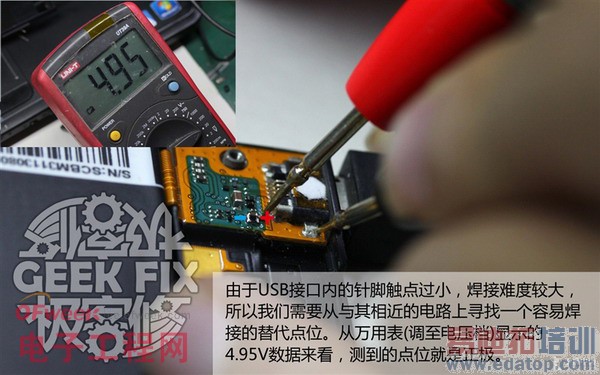

由于USB接口内的针脚触点过小,焊接难度较大,所以我们需要从与其相近的电路上寻找一个容易 焊接的替代点位,寻找正极的方法与前面一样,从万用表(调至电压档)显示的4.95V数据来看,测到的点 位就是正极,其相对应的位置则是负极。
找到对应正负极之后即可进行连线焊接,这时就需要用到漆包线和电烙铁了。最初,我们先用单 根漆包线尝试了一下,虽然可以焊接并实现供电,但由于线径过细,充电效率明显要低很多。之后,阿良 提出将8根漆包线拧成一股,然后再进行焊接。(这部分操作需要熟练的手工技艺,操作不慎就可能出现断 线的问题)

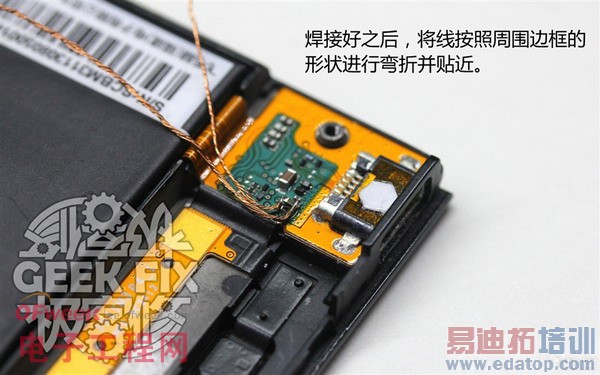

焊接好之后,将线按照周围边框的形状进行弯折并贴近。电池底部附近边框有一个长条缺口,两 条线可以从这里出来。

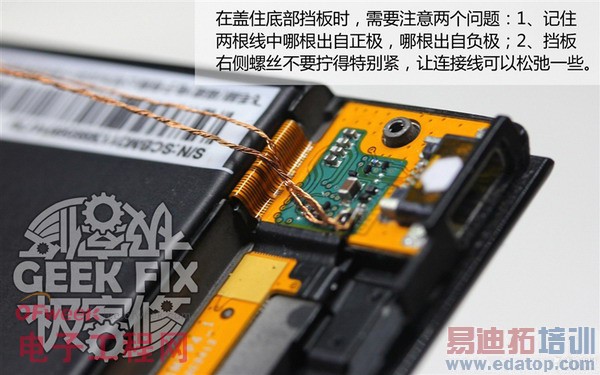

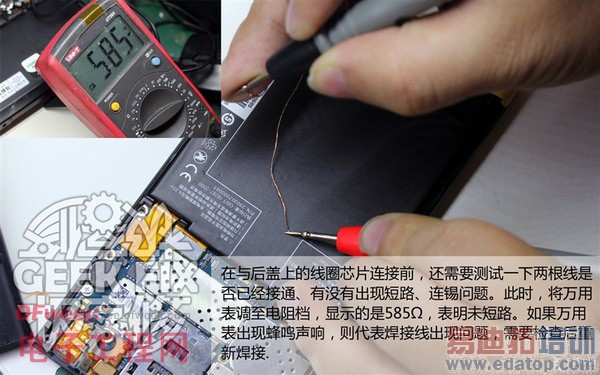

在盖住底部挡板时,需要注意两个问题:1、记住两根线中哪根出自正极,哪根出自负极;2、挡 板右侧螺丝不要拧得特别紧,让连接线可以松弛一些。
