DIY：工程师教你如何对小米3进行无线充电改造
录入：edatop.com 点击：
之前小米1、小米2的改装都是将充电线圈直接贴在机身中部，严重影响取电池和更换SIM卡等操作 。虽然小米3不会存在这个问题，但阿良表示还是想先尝试一下别的方法，比如将线圈放在顶部主板区域 ，然后在内部走线，尽量避免影响美观度。在反复摆放之后，找到了一个相对合适的位置。不过，问题也 随之而来，在单独摆放线圈，没有加贴纸和4个磁贴的情况下，上方挡板就出现了盖不严的问题，如果加 上贴纸和磁贴的话则会完全盖不住，从内部走线的方案被迫放弃。

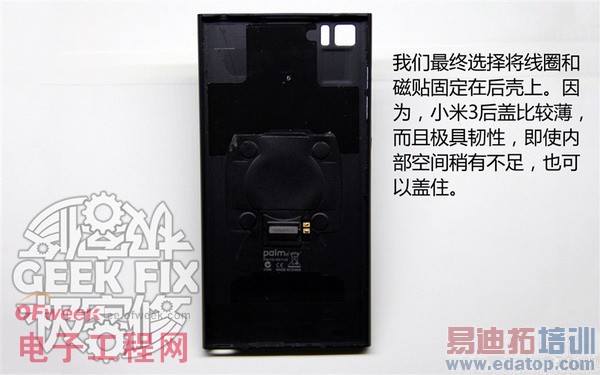

在反复讨论之后，我们最终选择将线圈和磁贴固定在后壳上。因为，小米3后盖比较薄，而且极具 韧性，即使内部空间稍有不足，也可以盖住。

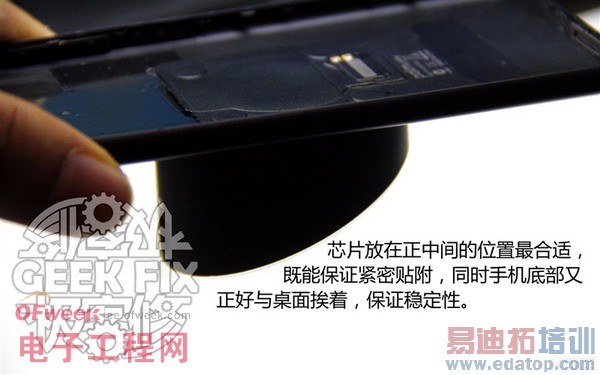

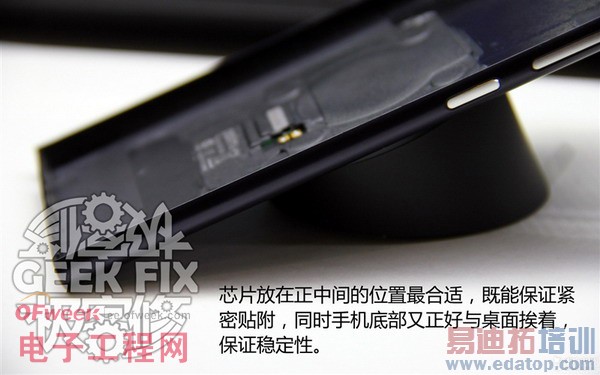

接下来要做的就是确定线圈具体固定的位置，因为点金石本身是呈斜面状态的，它和手机需要磁 力吸附(这就是磁贴存在的原因)。如果位置选择不好的话就会出现接触不良等问题。比对之后，发现芯片 放在正中间的位置最合适，既能保证紧密贴附，同时手机底部又正好与桌面挨着，保证稳定性。

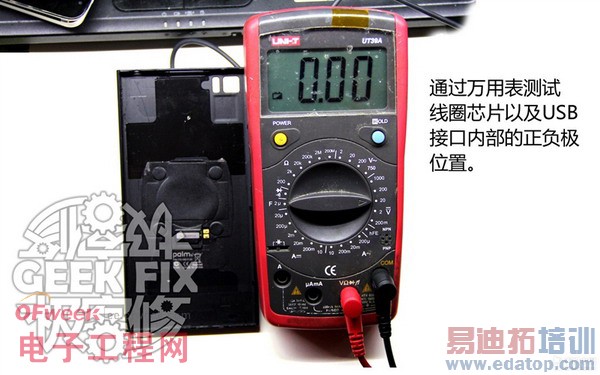

总的来看，线圈固定好之后，只需用线将其与USB接口相连即可完工。但在这之前还需要确定几个 位置，不过这次不是摆放位置，而是线圈芯片以及USB接口内部的正负极位置，这就需要万用表出马了。

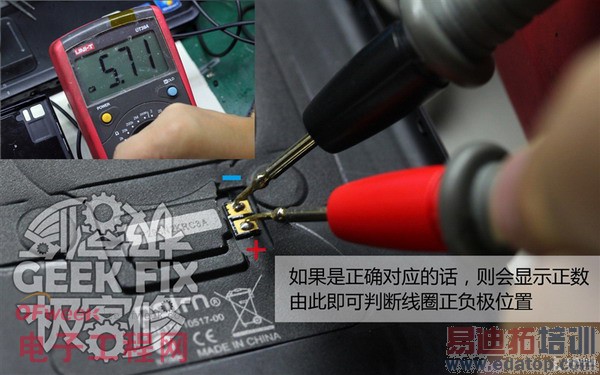

首先，测试线圈芯片的两个触点，将贴有线圈的后盖吸附在点金石上(点金石在通电状态)。这时 ，如果万用表(调至电压档)正负极笔尖与触点反向连接的话，表盘显示的数字会是负数；如果是正确对应 的话，则会显示正数，由此即可判断线圈正负极位置。

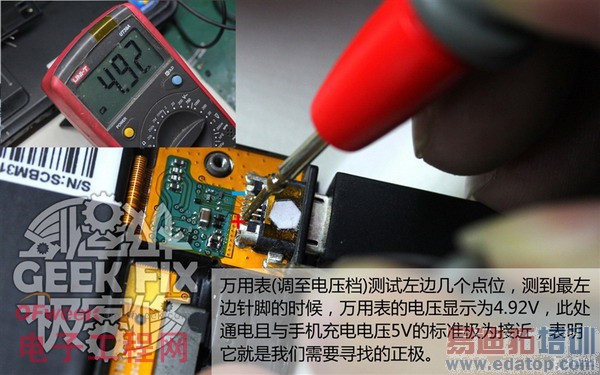

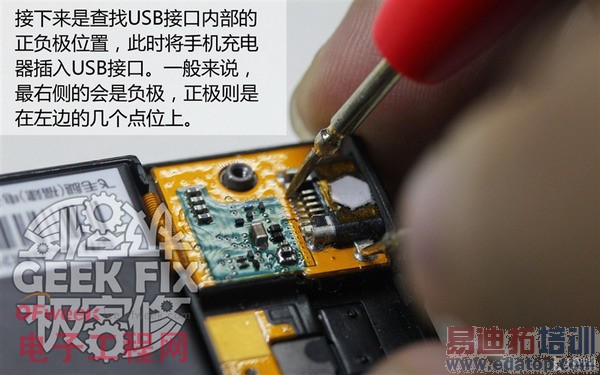

接下来是查找USB接口内部的正负极位置，此时将手机充电器插入USB接口。一般来说，最右侧的 会是负极，正极则是在左边的几个点位上。
