DIY:工程师教你如何对小米3进行无线充电改造
众所周知,小米3是时下市场中最炙手可热的国产智能机。上市至今,每一轮发售都会在几分钟内 被抢购一空,超高人气可见一斑。小米手机之所以这么受欢迎,原因有很多,除了高性价比、MIUI等亮点 之外,"为发烧而生"的理念也为其凝聚了大批粉丝。经常能看到论坛里的达人时不时地搞出 点新花样来,例如之前就有玩家成功实现了小米1、小米2无线充电改造。
看得多了,笔者也忍不住想折腾 一下,上网搜索后发现,目前还没有人对小米3进行无线充电改造,正巧手边有一台现成的机器,就准备 对它下手。由于之前没人做过,可参考的资料并不多,所以这次小米3的改装我们依然邀请到了极客数码 维修工程师--阿良提供全程技术支持。(注意:改装过程需要极强的动手能力和手工技艺,如果没有相关 经验的话,最好请专业人员协助操作)

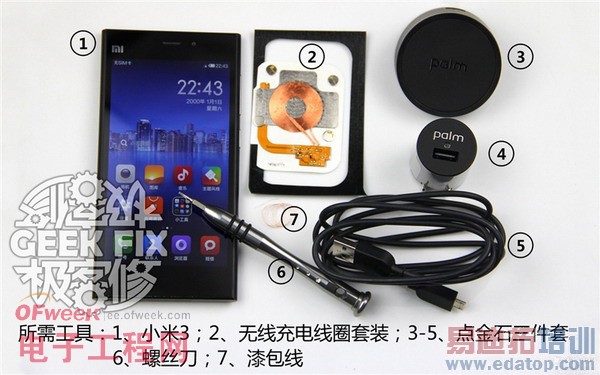

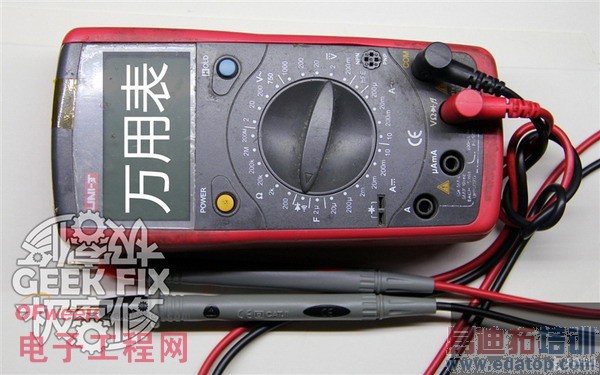

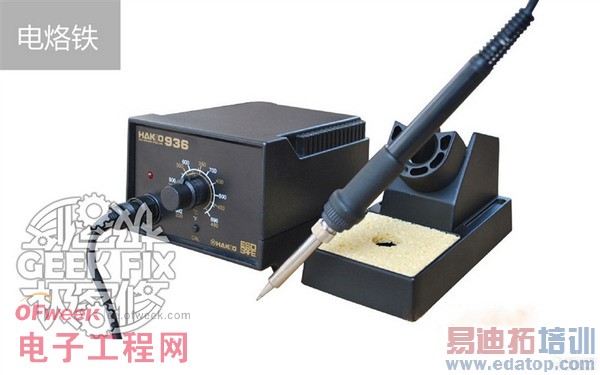

俗话说得好:"工欲善其事,必先利其器。"在动手改装之前,得先准备好所需要的 工具和材料。开始时曾提到,由于之前没人改装过小米3,所以针对机型自身的参考资料并不多,只能借 鉴小米1和小米2的改装经验。虽然网上流传的方法有好几种,但所用的主要材料无非是无线充电线圈、底 座、焊接线等等,淘宝上有很多。在跟阿良讨论之后,我们最终还是选择了性价比最高、操作相对简单的 Palm手机无线充电套装。总的算下来,所需材料及工具包括:Palm无线充电线圈套装(含芯片和磁贴)、 Palm点金石套装、漆包线、螺丝刀、万用表、电烙铁。

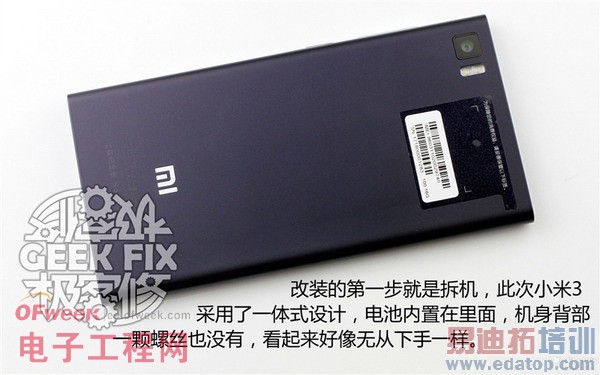

改装的第一步就是拆机,此次小米3采用了一体式设计,电池内置在里面,机身背部一颗螺丝也没 有,看起来好像无从下手一样。

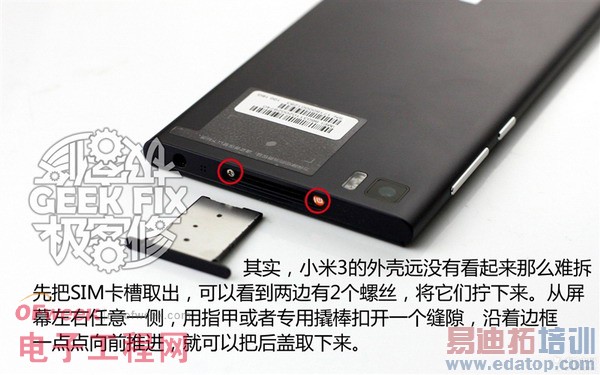

其实,小米3的外壳远没有看起来那么难拆。先把SIM卡槽取出,可以看到两边有2个螺丝,将它们 拧下来。从屏幕左右任意一侧,用指甲或者专用撬棒扣开一个缝隙,沿着边框一点点向前推进,就可以把 后盖取下来。
