DIY的福音！自制小音箱的三种方案
录入：edatop.com 点击：
DIY小音箱方案一：
一、电路说明
Q1是激励放大管，它给功率放大输出级以足够的推动信号；R1、RP2是Q1的偏置电阻；R3、D1、RP3串联在Q1集电极电路上，为Q3提供偏置，使其静态时处于微导通状态，以消除交越失真；C3为消振电容，用于消除电路可能产生的自激；Q2、Q3是互补对称推挽功率放大管，组成功率放大输出级；C2、R4组成"自举电路"，R4为限流电阻。
二、电路调试
接上3-6V直流电源，调节RP2，使Q2、Q3中点电压为1/2电源电压；调节RP3，使功放输出级静态电流为5-8mA；反复调节RP2、RP3使其两个参数均达到上述值。
三：主要是利用三极管来实现。

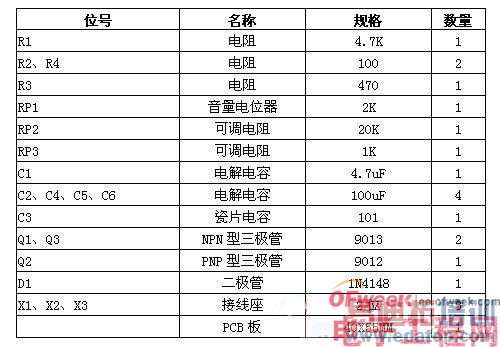

元器件清单：

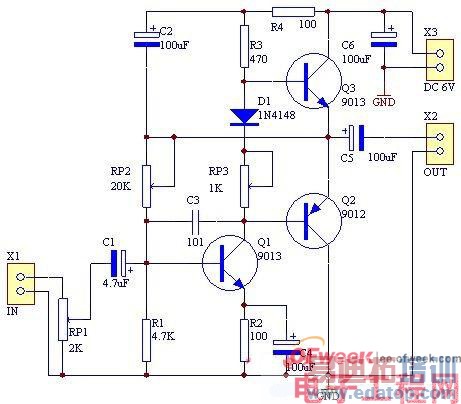

电路图：
