解读手机飞线：是做工简陋还是偷换概念
录入：edatop.com 点击：
目前在微博上被炒得火热的360特供机事件引起了很多手机爱好者的关注，而360和小米的骂战也因为一篇拆机文章被推到了一个新的高度。这篇文章中除了手工焊点和大片的松香残留之外，被提及最多的是一根"飞线"。这根连接手机下半部PCB和上半部PCB的线，被很多网友认定为做工简陋的代表。不过实际的状况真的是像微博上所说的那样吗？
在开始文章之前，先来说说什么是飞线。如果你跟我一样是手机爱好者，那么估计飞线这个词你很早就在黑莓的手机上听过。几年前黑莓的手机还没有行货化，因此市面上卖的黑莓手机全部都是水货。而这其中就混入了一种被称为"打孔机"的黑莓手机。

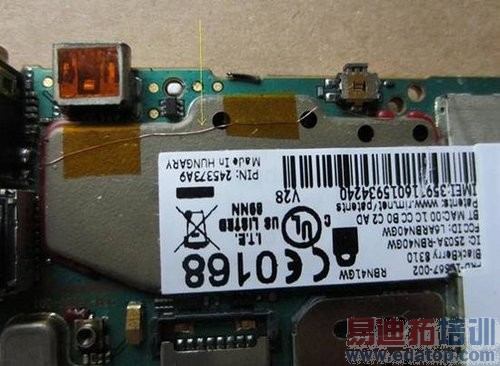

黑莓打孔机的飞线（图片来自网络）
何为打孔机？在生产手机的时候，流水线上生产的由于错焊或者断路不符合质量标准的手机主板会被黑莓直接在主板上打一个孔，表示该主板作废，不能继续给下一条流水线作业。不过由于利益的驱使，让一些人打起了打孔主板的主意。他们将这样的报废主板回收，通过一根金属线（一般是导电好的铜线）将主板上断路的两个焊点连接在一起，当作合格手机流入市场销售，而这根连接断路两点的线被称为"飞线"。这样的机器返修率极高，因此也成为当时黑莓水货市场的一颗毒瘤。于是乎，飞线的恶名从那时起就在手机用户中口口相传。
故事讲完了，让我们一起看看这款360特供机AK47所谓的飞线。拿到手机之后，我直接把它拆了。果不其然在手机内部看到了那根"恶名昭彰"的红黑"飞线"。不过通过仔细观察和拆解辨认，你会发现，这根线并不是连接一块主板上两个断路点的线，而是连接两块不同PCB板上的连接线。换句话说这根线实际上是连接两块PCB电路板的"连接线"，这显然跟上面打孔黑莓手机的飞线定义不符。
AK47上所谓的"飞线"
无独有偶，在目前最新的Android手机中，使用这种连接线的手机不在少数，下面这个是三星GALAXY S III和HTC One X的拆解图。可以看到，这两款手机存在着和AK47同样的连接线，而他们都是采用了两块PCB板设计，因此这根线是串联两块板子的必经通道。
HTC One X的连接线（图片来自网络）
三星GALAXY S III的连接线（图片来自网络）
而最后让我们来看看和360骂架骂的最厉害的小米手机。从这款手机的拆机图上我们可以看到，其实小米手机也是存在这根连接线的，只不过由于设计问题，小米的这根连接线实际上是一根"排线"，而不是AK47、S III和One X的圆股线，不过本质是相同的。

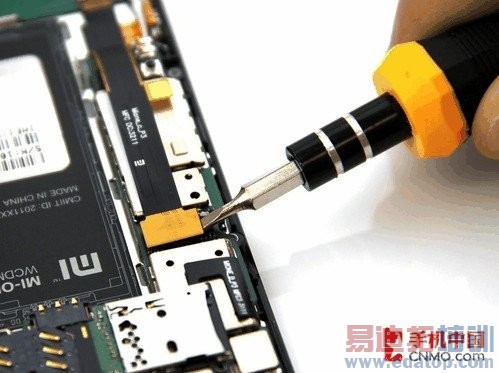

小米手机上的连接线（图片来自手机中国）
到此为止或许能解释这个"飞线"的问题了，其实目前连接线是手机设计中一个非常常见的设计元素，由于主板不能做到一体化，因此两块PCB板之间势必会通过导线连接，因此不存在所谓的飞线问题。飞线事件的出现，完全是因为被偷换概念所致。
作者：向日葵大叔 来源：腾讯数码
