HTC One拆解步骤详解：比iPhone还难修
录入：edatop.com 点击：
第12步
HTC One的显示屏分辨率为1080P，468 ppi，跟如今的高清电视和10.6英寸Surface Pro差不多，但One的显示屏只有4.7英寸。
在撬开显示组件之后又经过了9个步骤，我们终于可以拆下它了。
就像One的电池一样，如果你不把后盖里的所有东西取出来，你是无法替换显示面板的。
显示面板的背面有许多奇怪的标记，我们也不知道是什么意思。
除了检测记号之外，线缆上（图中红色方框标出）的标记是XT6088C07B_FPC 版本: 8 日期: 2012.11.30。这表明，One的某些组件已经研制了相当长一段时间了。
第13步
撬出振动马达后，子板也可以取出来了。

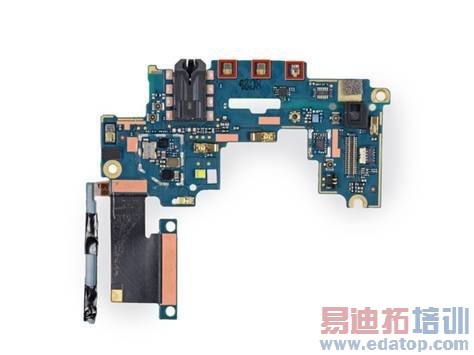

这块子板上的东西可真不少：前置和后置摄像头、耳机插孔、环境光传感器、音量开关，以及多个弹簧触点。
第14步

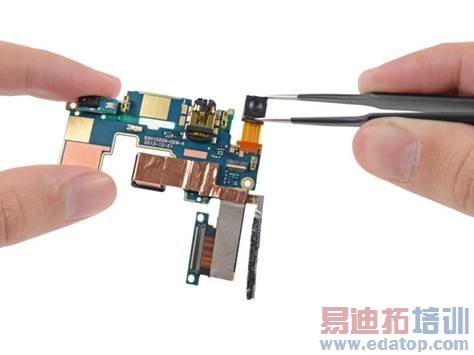

取下210万像素的前置摄像头。

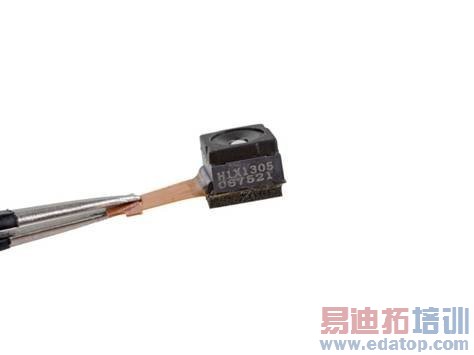

这颗小小的摄像头上有个标记：H1X1305 067521。
硬件拆解网站Chipworks拆开他们自己的HTC One后，发现摄像头里面有OmniVision公司的模具压印。
第15步

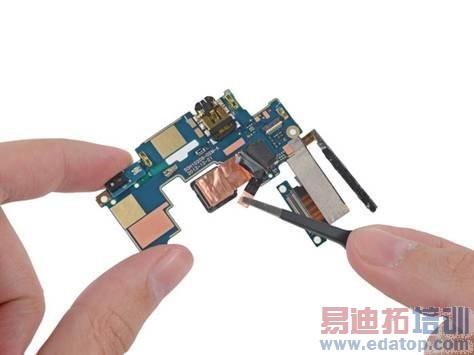

铜箔无所不在——甚至连后置摄像头也包裹在铜箔中。
这就是HTC UltraPixel摄像头， F 2.0光圈，28mm光角镜头单元，专门的HTC ImageChip 2 二代独立影像芯片。
Chipworks发现这是ST Microelectronics出产的一个4MP背面照式传感器。

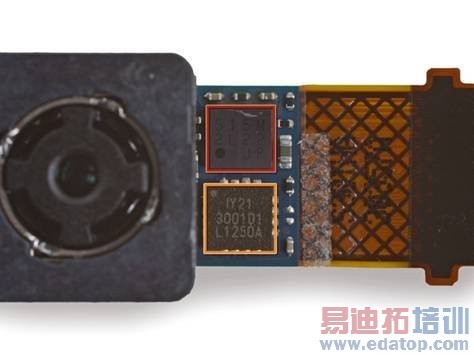

后置摄像头取出之后，我们看到两个小小的IC卡藏在相机的排线上：
红色：515M 2L22 JP
橙色：IY21 3001D1 L1250A
要制造一个功能如此之多的小摄像头非常困难，这些组件的产量不足，是HTC不得不推迟HTC One发布会的一个重要原因。
第16步
关于子板，现在还有一个谜没有解开。
手机不能没有天线，而天线信号不能很好地通过金属壁。由于这块子板处在主板天线线缆的接收端，而且它的位置紧靠着手机顶部的注塑材料，我们认为它跟无线信号有点关系。
看到子板顶部的这三个弹簧触点（图中红色框标出）了吗？它们跟后盖之间的接触区域被注塑材料盖住了，我们猜测那就是HTC放置天线的地方。
第17步

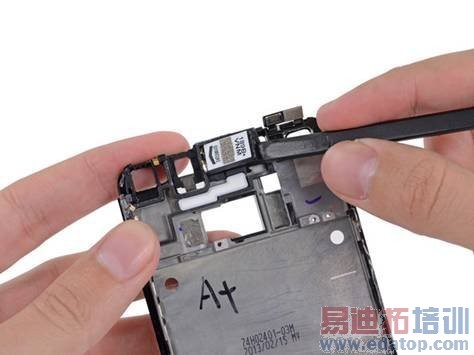

看到HTC One有两个扬声器，我们丝毫没有觉得意外。
HTC的移动设备拥有Beats Audio音效系统已经有一段时间了。但是这一次，Beats又再出马，为HTC调整、定制、认可了One的立体声扬声器设计，并提供了一个软件均衡器。（HTC在2011年购买了Beats 51%股份，2012年，Beats希望将公司未来命运的控制权抓在自己的手中，于是又从HTC手中回购了25%股份。）这样做有可能是为了提升设备的实际表现，也有可能是要利用Beats的品牌认知度，
第18步

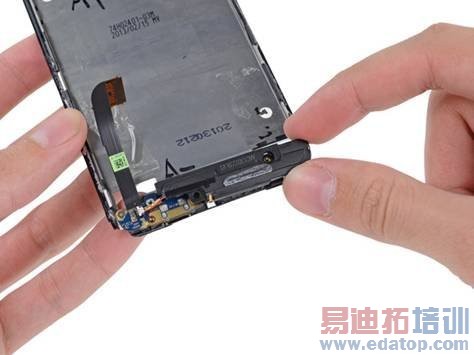

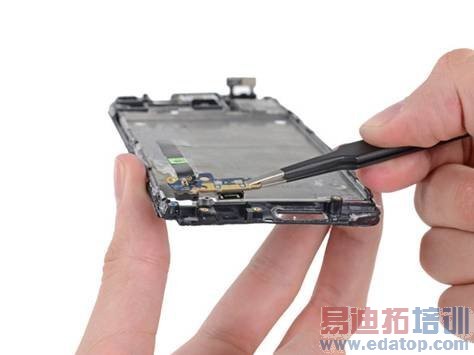

最后，我们找到了USB端口和麦克风。这个小小的 I/O 板不是One上最耀眼的电路板，但是它可以帮你找出方向。
在它的另一面，我们看到了扬声器的接头，看来大多数音频都流进了这块小电路板。
第19步 总结
HTC One的可维修分数：1 分 （10分是最高分，代表最容易维修）
要想安全打开HTC，而不对它造成任何损坏，这是非常、非常困难的。（也许是不可能的？）因此它每一个组件都非常难以替换。
电池藏在主板下面，并且牢牢粘在中间，几乎不可更换。
如果不去除后盖，就不能更换显示组件——而手机最常见的受损部件就是屏幕。维修One的屏幕几乎是不可能的任务。
很多组件上的铜箔都难以去除和更换。
幸好HTC One坚固的外部结构提高了它的耐用性。
