HTC One拆解步骤详解:比iPhone还难修

录入:edatop.com     点击:

第5

由于没有发现明确的深入路径,我们只能开动脑筋想新办法了……足足想了半个多小时。

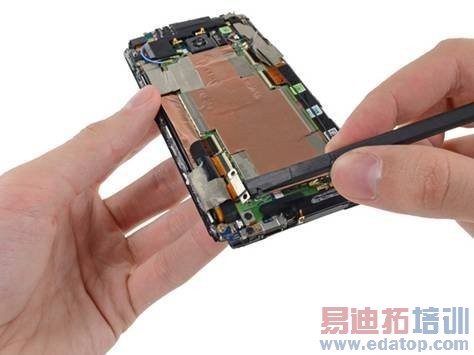

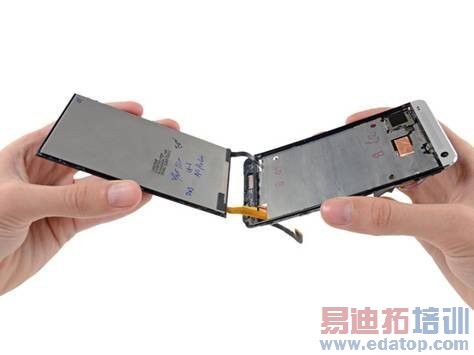

我们是设备外科医生,经验丰富,心灵手巧。靠着一把金属撬棒(spudger),我们把One的内部部件整块从地牢式的铝合金外壳中挖了出来。

我们的经验是:如果某个设备比较容易维修,它就不会需要你像这样"挖出内脏"。

Step 1 — HTC One Teardown

Step 1 — HTC One Teardown

第6

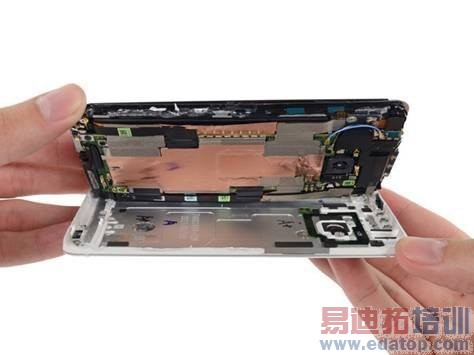

老实说,我们费了老大的劲儿才拆解到这个地步。把内部组件和铝合金后盖分开这个任务太艰巨了。

无论如何,我们还是做到了。One的内部就是这个样子。

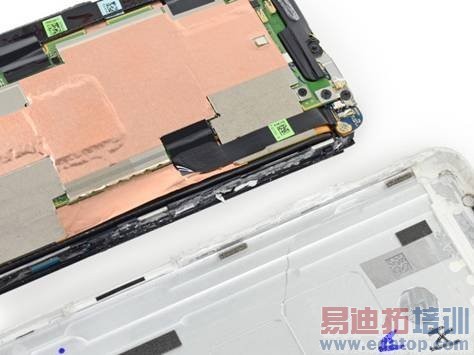

在使用撬棒的时候,我们似乎对铝合金外壳周围的注塑部分造成了永久损伤。也许一边加热,一边用蜗牛般的速度撬它,可以最大限度地减少这种损伤,但是否真的如此,我们也不敢抱太大希望。这款手机在设计的时候根本就没有考虑过"被打开的能力"。

Step 1 — HTC One Teardown

第7

One最突出的特点就是铝合金一体成型机身了。要完美地做出这种机身,HTC需要采用特制的器具和特殊的工艺。

在摄像头周围的挡板上,我们发现近场通信(NFC)天线及其压力触点。 NFC近来已经成为了智能手机领域的标准配置。

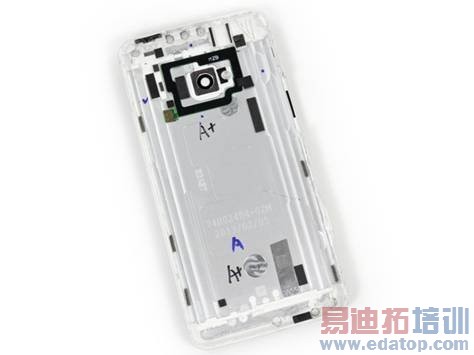

后盖去掉后,我们看到它上面有写有一些分数(检测得分?),全都是A。不过到了这个时候,我们已经觉得它的"可维修性"分数得不了A了。

Step 1 — HTC One Teardown

Step 1 — HTC One Teardown

第8

One的背面被铜箔和排线的海洋所覆盖。在经过一番认真搜索后,我们才找到了电池接头——虽然还没有找到抵达电池本身的明确路径。

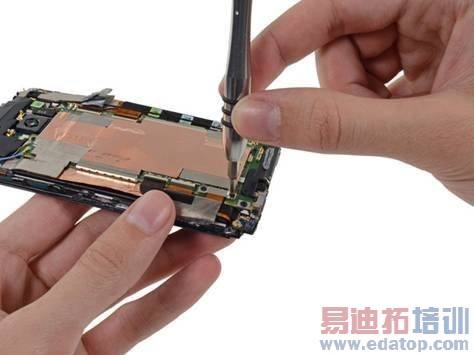

电池接头用螺钉固定在主板上。用"iFixit 54合1螺丝刀套装"的精密螺丝刀(广告植入提示)拧了几下后,螺丝松开,它可以取下来了。

Step 1 — HTC One Teardown

第9

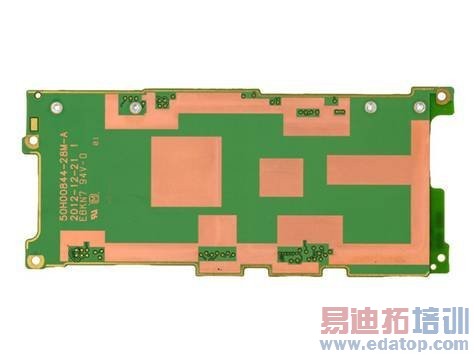

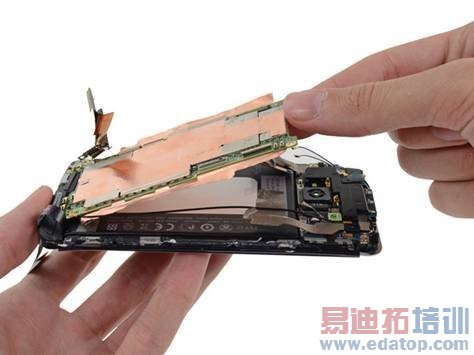

HTC One主板的大部分都被铜箔所覆盖。主板的两面各贴着一大片铜箔。

铜箔的功能是散热和接地。但是,如果你想把拆解开的设备重新组装起来,铜箔就非常让人头痛了——就好像是把已经弄皱的铝箔重新捋平一样。

Step 1 — HTC One Teardown

Step 1 — HTC One Teardown

第10

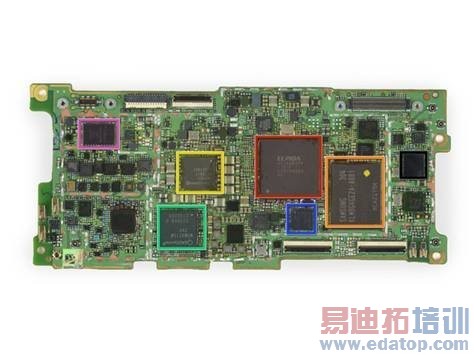

所有IC芯片卡都在主板的前面:

红色: 尔必达(Elpida)BA164B1PF 2GB DDR2 RAM +高通Snapdragon 600四核1.7 GHz CPU

橙色:三星KLMBG4GE2A 32 GB NAND闪存

黄色:高通 PM8921 电源管理芯片

绿色:高通MDM9215M 4G GSM / UMTS / LTE 模块

蓝色: Synaptics S32028 触控芯片

紫色: TriQuint QM7M9023 多频功率放大器

黑色:Broadcom BCM4335单芯片5G WiFi 802.11ac MAC/baseband/radio及蓝牙4.0 + HS&FM接收器

Step 1 — HTC One Teardown

Step 1 — HTC One Teardown

第11

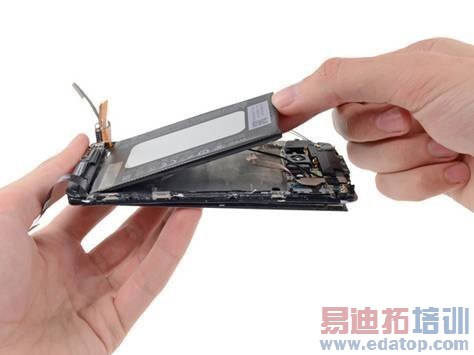

现在的主板已经被移除,我们终于可以对付夹在中间的电池了。撬了一番之后,我们慢慢取出了牢牢粘着的电池。

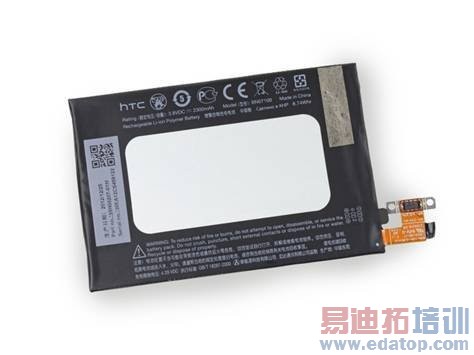

One 的电池是3.8 V,2300毫安时,重38.3克。可以跟其他设备做个比较:iPhone 5的电池是3.8 V,1440毫安时;Galaxy S III的电池3.8伏,2100毫安时。

几天前,在拆解黑莓Z10的时候,我们为它那容易更换的电池感到惊叹,还以为设备可维修性的春天到了。此时我们的美梦已经被HTC One击得粉碎。

Step 1 — HTC One Teardown

Step 1 — HTC One Teardown

Step 1 — HTC One Teardown
