你为什么那么硬？诺基亚3210真机拆解
录入：edatop.com 点击：
直板简约的外观，简单实用的功能，没有什么特色，却能卖出了1.6亿台，成为史上第二高销量的手机，这就是诺基亚3210。我们从抽屉底翻出了这台手机，十多年前的手机究竟做工和现在的手机又什么不同？究竟诺基亚为什么那样坚固？

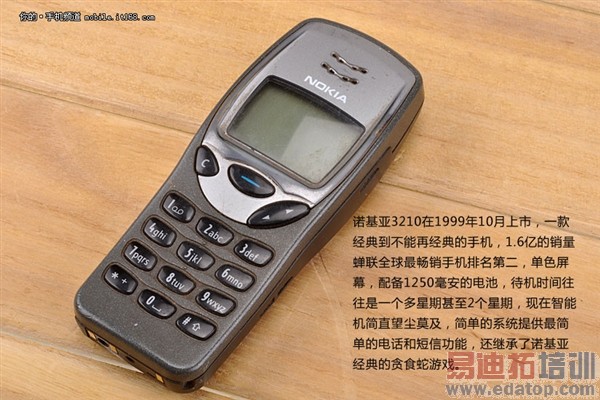

诺基亚3210在1999年10月上市，一款经典到不能再经典的手机，1.6亿的销量蝉联全球最畅销手机排名第二，单色屏幕，配备1250毫安的电池，待机时间往往是一个多星期甚至2个星期，现在智能机简直望尘莫及，简单的系统提供最简单的电话和短信功能，还继承了诺基亚经典的贪食蛇游戏。

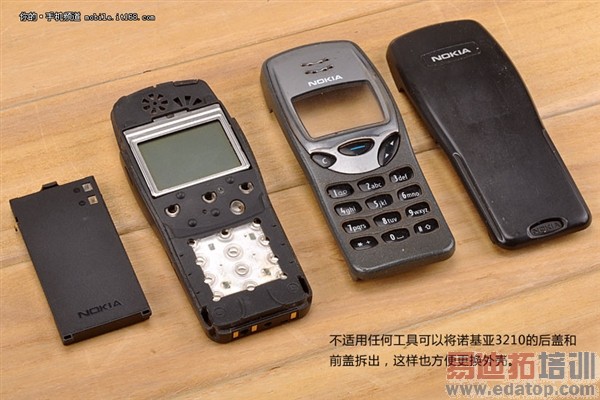

不适用任何工具可以将诺基亚3210的后盖和前盖拆出，这样也方便更换外壳。

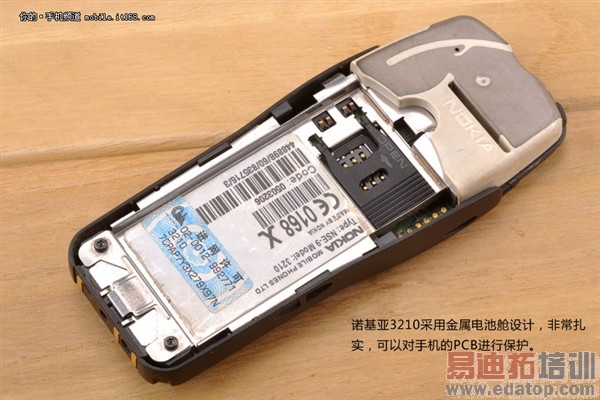

诺基亚3210采用金属电池舱设计，非常扎实，可以对手机的PCB进行保护。

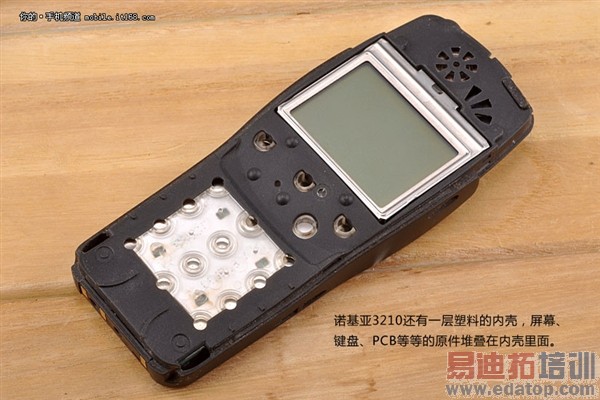

诺基亚3210还有一层塑料的内壳，屏幕、键盘、PCB等等的原件堆叠在内壳里面。

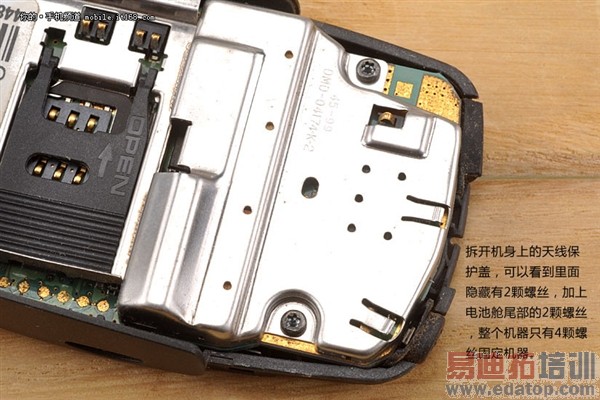

拆开机身上的天线保护盖，可以看到里面隐藏有2颗螺丝，加上电池舱尾部的2颗螺丝，整个机器只有4颗螺丝固定机器。
解开4颗螺丝就可以将整个电池舱的金属片拉开，这块金属片经过十多年还是非常坚固，而且没有任何锈蚀，相信诺基亚手机能挡子弹的关键就在这里。

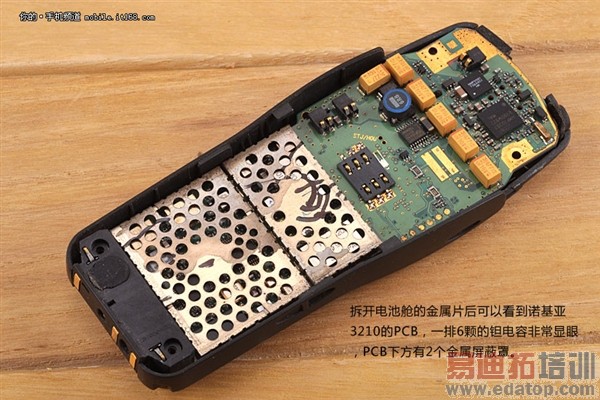

拆开电池舱的金属片后可以看到诺基亚3210的PCB，一排6颗的钽电容非常显眼，PCB下方有2个金属屏蔽罩。

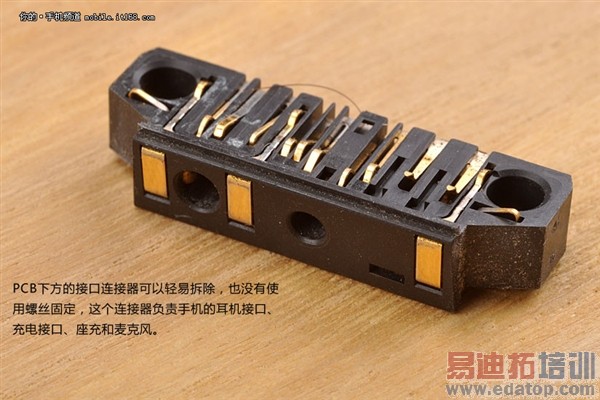

PCB下方的接口连接器可以轻易拆除，也没有使用螺丝固定，这个连接器负责手机的耳机接口、充电接口、座充和麦克风。

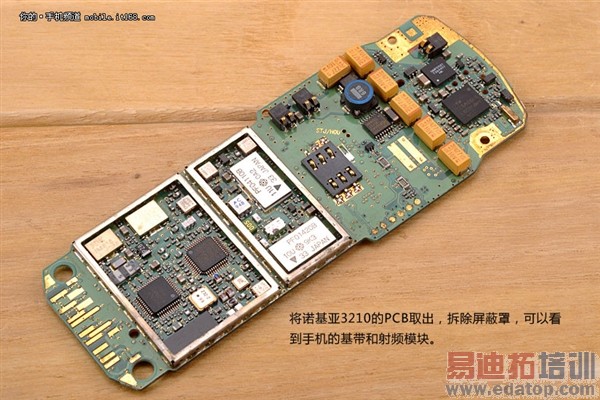

将诺基亚3210的PCB取出，拆除屏蔽罩，可以看到手机的基带和射频模块。

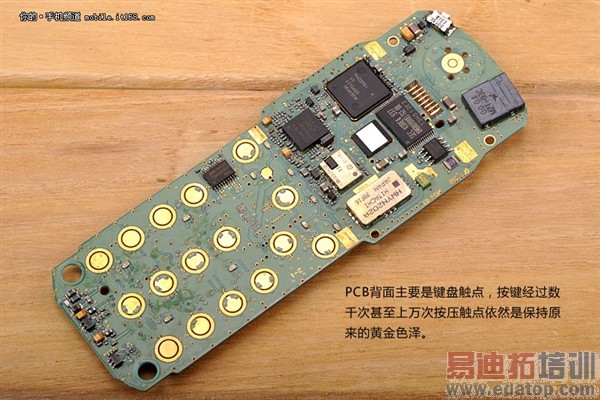

PCB背面主要是键盘触点，按键经过数千次甚至上万次按压出点依然是保持原来的黄金色泽。
诺基亚3210电源管理芯片

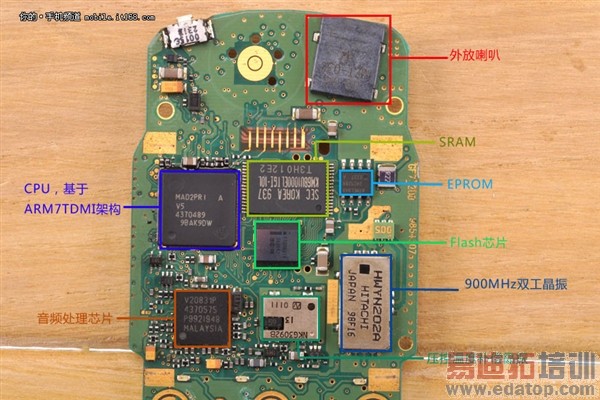

诺基亚3210 CPU、内存、Flash芯片
诺基亚3210基带和射频
诺基亚3210采用单色屏幕，屏幕背光导光胶片和键盘背光导光胶片一体化成形，绿色背光LED在手机的PCD上。

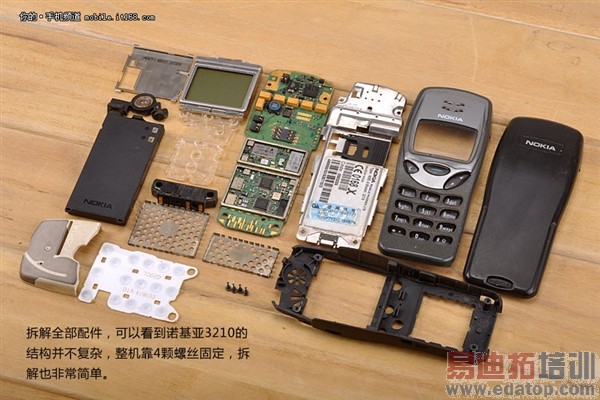

拆解全部配件，可以看到诺基亚3210的结构并不复杂，整机靠4颗螺丝固定，拆解也非常简单。

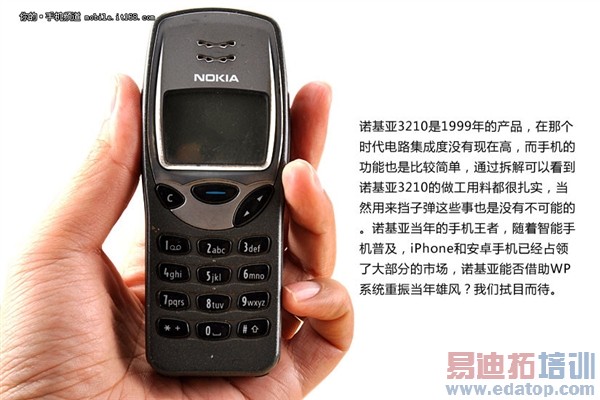

诺基亚3210是1999年的产品，在那个时代电路集成度没有现在高，而手机的功能也是比较简单，通过拆解可以看到诺基亚3210的做工用料都很扎实，当然用来挡子弹这些事也是没有不可能的。诺基亚当年的手机王者，随着智能手机普及，iPhone和安卓手机已经占领了大部分的市场，诺基亚能否借助WP系统重振当年雄风？我们拭目而待。
