革命还是噱头?智能手机那些不能说的秘密

录入:edatop.com     点击:

USB 2.0短板难掩盖

既然提到智能移动终端产品的文件储存技术,那么随之而来的问题即是其文件传输技术。纵观目前全球智能手机市场,除苹果公司旗下苹果iPhone采用独立标准数据接口外,microUSB标准数据接口可谓是大行其道。

智能手机

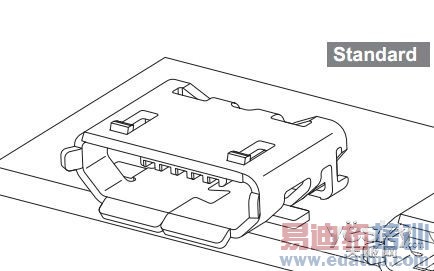

  microUSB标准数据接口示意图

所谓USB标准,其全称为Universal Serial Bus,中文名称为通用串行总线。具备热插拔、广泛设备适应性等特点,其如今已成为传统PC、智能移动终端等产品数据传输标准。不容忽视的是尽管近年以来 USB 3.0标准在传统PC领域盛行,但目前几乎全部智能手机产品最高仍仅支持USB 2.0标准。

智能手机

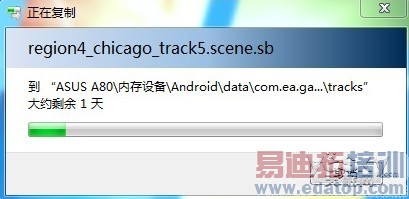

  USB 2.0标准理论数据传输速度只是理想?

尽管相较于USB 1.0标准1.5Mbps(0.1875MB/S)、USB 1.1标准12Mbps(1.5 MB/S)的理论传输速度,USB 2.0标准480Mbps(60MB/S)的理论传输速度有着飞跃似的增长,但其实际传输速度却愈加难以满足我们传输体积较大文件的需求。对于USB 2.0标准实际传输速度如何,我们将以实际测试的形式呈现在各位眼前。

此次我们选择来自戴尔公司的Alienware M17x作为测试平台,这款面向高端消费群体的笔记本电脑预装Windows 7桌面操作系统,其硬件配置包括英特尔酷睿i7 3720QM四核处理器、双500GB容量2.5英寸5400转硬盘,同时具备四个原生USB 3.0标准数据接口。测试过程之中将以数据线、读卡器两种形式,针对智能手机与microSD储存卡的读取写入速度进行测试,以及将选择USB 3.0标准U盘测试成绩作为参考。

智能手机

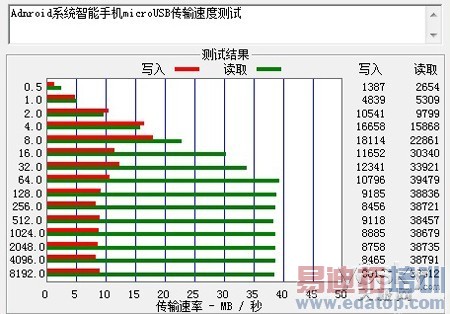

  某款Android系统智能手机USB 2.0标准传输速度测试

智能手机

智能手机

  microSD储存卡(左)与USB 3.0标准U盘(右)数据传输速度对比

通过测试成绩我们也不难看到,此次测试的Android系统智能手机USB 2.0标准的实际读取速度尽管已接近40MB/S,但不足10MB/S的写入速度显然难以令人满意。microSDHC储存卡测试成绩方面,由于采用独立 读卡器进行测试,其实际数据写入速度有明显提升。我们此次用于对比的USB 3.0标准U盘接近60MB/S的写入速度、超180MB/S的读取速度,无疑证明着USB 2.0标准已经愈加难以满足我们对于数据传输的需求。

唯核心数量论终破除

如我们在前面曾谈到的,目前全球智能手机市场之中四核心架构移动处理器不仅仅是旗舰级别产品硬件配置标杆,其甚至已经逐渐渗透入千元级别智能手 机市场。相较于率先跨入多核心架构时代的传统PC平台桌面处理器,其运算性能与核心数量之间的关系已经深入人心。因此多核心架构移动处理器时代,"唯核心 数量论"的盛行也就难以避免。

智能手机

  多处理器核心、多图形处理器核心已是移动处理器发展趋势

那么对于智能手机产品及移动处理器产品来说,真相又是如何呢?近期互联网之中兴起的"核多不一定就好"的话题,也就因此成为焦点话题。众所周 知,如今我们所熟知的移动处理器几乎都采用来自ARM公司的ARM指令集架构,其又细分为较为常见的Cortex-A5架构、Cortex-A7架构、 Cortex-A8架构、Cortex-A9架构与目前最为强劲的Cortex-A15架构。

不同ARM指令集架构之间核心技术、制程工艺等方面的差异,令采用不同架构核心的移动处理器有着天壤之别的性能表现。同时不容我们忽略的,是各 个移动处理器芯片厂商在基于标准架构打造移动护理器产品时,也将各自独特的技术融入到其中。如Nvidia公司多核心Geforce图形处理芯片、三星公 司32纳米HKMG制程工艺等,则极具代表性。

智能手机

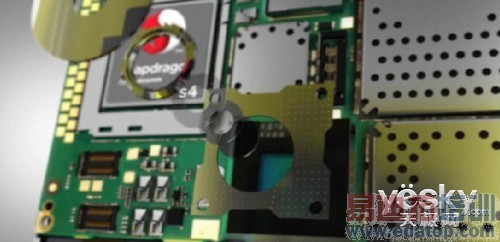

  高通骁龙Snapdragon MSM8X30双核处理器性能不逊于四核移动处理器

让我们继续回到刚刚的话题,不同架构与技术让四核移动处理器产品性能有所差异的同时,来自高通公司的高通骁龙Snapdragon MSM8X30双核处理器不逊于四核移动处理器的表现,也就更为惹人注目。事实上与目前主流四核移动处理器产品有所不同,高通骁龙Snapdragon MSM8X30双核处理器采用由高通公司基于ARMv7指令集自主研发的Krait微架构,达到与Cortex-A15相同级别的性能是其重要特点。高通 骁龙Snapdragon MSM8X30双核处理器还集成有Adreno 305图形处理器,加之高通公司领先的28纳米制程工艺技术,这颗双核处理器的功耗也得到有效控制。

智能手机

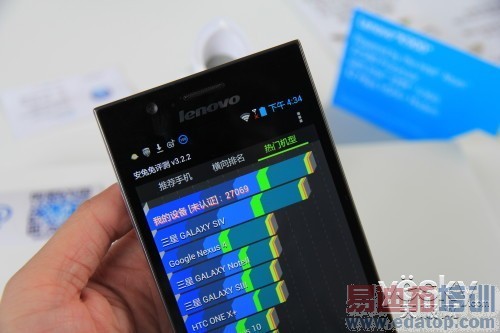

  英特尔凌动Atom Z2580双核处理器测试成绩

2013年美国国际消费电子展(CES2013)之中,全球芯片领域巨头英特尔公司正式发布其首款X86架构双核移动处理器——英特尔凌动 Atom Z2580双核处理器。这颗双核处理器基于全新Clover Trail+平台、具有着2GHz超高主频,其还具备双核四线程的超线程技术、采用32纳米制程HKMG工艺制造。正是高通骁龙Snapdragon MSM8X30双核处理器、英特尔凌动Atom Z2580双核处理器等产品优秀的实力,令曾经流传甚广的"唯核心数量论"终于被破除。

拍照技术突破与迷失

说起智能手机产品在我们日常生活之中使用效率最高的功能之一,显然非拍照功能莫属。对此或许不少拥有单反相机等专业器材的朋友会表示不屑,毕竟 目前智能手机产品的硬件配置与拍照能力扔难以于之相提并论。同时对于某些要求不高的朋友们来说,则或许目前的拍照效果已经足够。不过更优秀的拍照效果,又 有谁会拒绝呢?

智能手机

  智能手机产品拍照功能早已融入日常生活

关于智能手机产品拍照功能,首当其冲引起我们关注的往往是其摄像头像素数量。自日本老牌厂商夏普公司于十三年前发布全球首款配备摄像头的拍照手 机至今,全球智能手机市场如今早已跨入千万像素级别。摄像头像素数量,往往也就因此成为不少朋友选择智能手机产品的重要依据。不过随着对于拍照功能愈加深 入地探究,我们也了解到其更多只是决定着所拍摄照片的分辨率尺寸。

智能手机

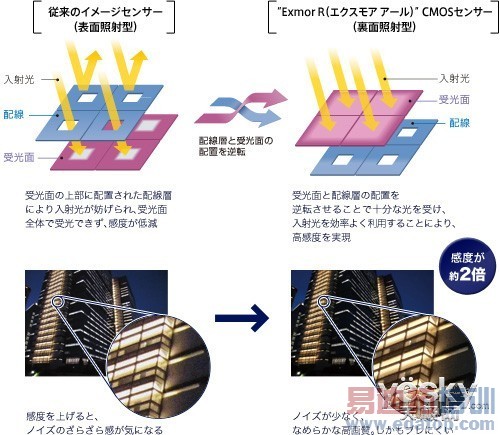

  索尼Exmor RS背照式感光元件被众多旗舰级产品采用

那么相较于摄像头像素数量,实际上真正决定着手机摄像头拍照效果的则是摄像头感光元件与拍照技术。来自索尼公司的Exmor RS背照式感光元件、诺基亚公司的纯景PureView技术及HTC One率先具备的Ultrapixel技术,无疑最为被我们所熟知。

智能手机

  诺基亚纯景PureView技术颇具代表性

Exmor RS背照式感光元件采用堆栈式(stacked)CMOS传感器,其以电路芯片替代传统背照式CMOS传感器基板,因此可以在感光度提升2倍的同时以更小 原件体积取得更高拍照质量。纯景PureView技术的特点,在于其所具有的超采样技术将在保证智能手机产品体积的同时为其带来无损变焦功能,以及对于阴 暗环境拍照效果的提升与独有的图像处理器算法。Ultrapixel技术则堪称是手机拍照的新突破,相较于传统摄像头感光元件,UltraPixel技术 摄像头以红、绿、蓝三层各430万像素感光元件构成,拍照时每层感光元件独立成像,待拍照完成后再将其处理合称为一张照片。

智能手机

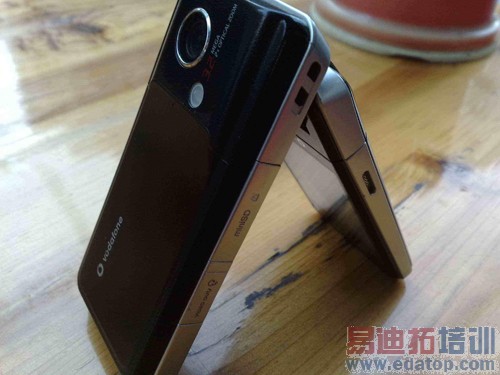

  光学变焦技术仅在手机产品之中昙花一现

然而如果仔细分析Exmor RS背照式感光元件、纯景PureView技术与Ultrapixel技术,我们也不难看到其诸多特点之中均有着相同之处——更小的体积。正如尽管数码变 焦将大幅降低手机拍照质量但光学变焦摄像头却昙花一现,以及初代纯景Pureview技术的无损变焦能力为诺基亚808纯景Pureview带来的厚重机 身与当前全球市场中纤薄设计的格格不入,拍照质量与手机尺寸将如何取舍却也有着一丝迷失的气息。 来源:天极网
