集创新一代触控芯片实现四项技术创新 瞄准三大时尚应用

录入:edatop.com     点击:

专注于平面显示技术的芯片设计公司北京集创北方科技有限公司 (ChipOne Technology (Beijing) Co., Ltd.) (以下简称集创)正式宣布推出拥有自主知识产权的触控芯片全新解决方案——ICN85系列触控芯片,该产品支持智能手机、平板电脑以及超级本等多种终端全尺寸屏幕,支持Add-on及In-Cell模组,可满足用户随时随地触控的需求,并能够在各种复杂的应用环境中保持精准。

ICN85系列触控芯片是继已经在市场上得到各主要平台认证以及大批量稳定量产的ICN83系列之后,集创北方再度向触控市场推出的一款战略产品。基于ICN83系列产品积累的经验和技术,ICN85系列秉承"客户体验为核心"的设计思路,在杂讯抑制、跳频工作方式、算法和功耗四个方面取得了显著创新,且处理性能远高于国内广泛采用的同类触控芯片,理想地满足了用户在防水、悬浮、戴手套、接近感应及极度温差下的触控使用需求,完美支持超灵敏、简约手势、可穿戴三大时尚应用。

支持超灵敏触控应用,即支持戴手套、被动笔、钥匙、小刀以及其他金属物品的触控应用。ICN85系列采用了自有的创新技术,进一步降低了触摸屏的底噪,可以支持超细被动笔,让触控操作可以更符合人的手写习惯。

基于集创长期积累开发的智能手势识别算法,ICN85也完全支持目前市场上智能终端设备流行的简约手势应用——利用简单手势在屏幕上直接进入相应的应用,(如在待机界面画一个"C"就可以直接进入相机的应用)摒弃了原来繁琐的操作流程,手势识别成功率高于98%。

此外,ICN85系列触控芯片支持市场上炙手可热的可穿戴式应用,支持弧面TP可让穿戴设计更随意。同时,高信噪比(SNR)和专为弧面设计的算法保证了手指在弧面上触摸时接触面积不停变化的情况下依然能计算出精准的坐标(中心坐标偏差≤1mm)。

\
图1:ICN85系列支持超灵敏、简约手势、可穿戴三大时尚应用

ICN85系列采用互电容+自电容的架构,最大可支持至56通道,搭载32位MCU及DSP,其数字处理能力经测算相当于20倍的单8位/近10倍的双8位MCU。ICN85系列触控芯片采用创新的打正弦波工作方式,提升了信噪比和检测效率,可明显地"抵制"信道杂讯,在相同模组条件下,ICN85系列的用户操作体验更佳。

为应对充电器干扰、LCM、RF干扰等棘手问题,ICN85系列触控芯片采用独有的窄带滤波器技术,1KHz超精细的可控驱动频率,大大提高了芯片的干扰抑制能力,达到国际一线品牌的产品的水平,整体表现及客户体验优于国内主流竞争厂商。

同时,ICN85实现了高阻抗TP模组下每一个TX/RX交叉点信号增益量的独立设置,此项创新结合集创自研的强大算法,较好地解决了大阻抗带来的TP一致性问题,并能提升TP模组良率。以稳定可靠的性能实现更佳的触模效果,给用户带来了良好的体验。

\

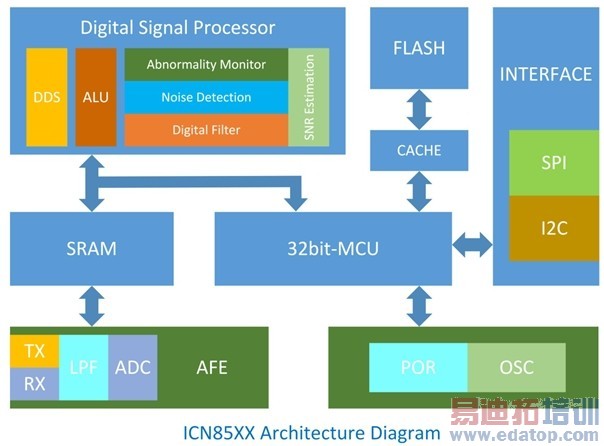

图2:集创ICN85系列触控芯片架构框图

ICN85系列全面提升芯片信噪比(SNR)、差动讯号分析功能,以互电容检测为主,辅以自电容检测,具有极佳的防水性能,并有效的抑制掌压,大面积噪音,实现了在In-cell模组下的多点应用。ICN85系列支持目前主流的Add-On模组,包括OGS、单层GF/GG互容、G1F、GF2、GFF等。方案兼顾超薄、窄边及低成本三大需求,将为智能手机、平板电脑等终端带来高性价比的客户体验。

\

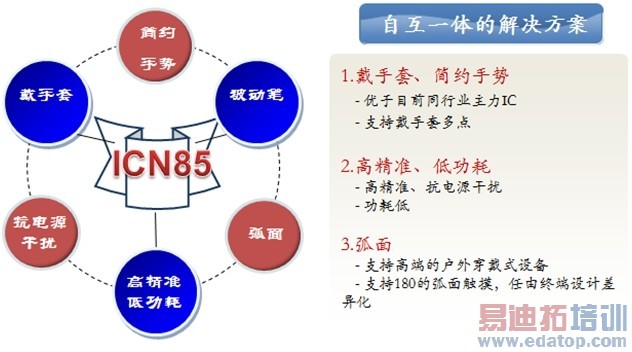

图3:ICN85系列采用自互一体技术,能够满足用户多种环境下的触控使用需求

ICN85系列产品的主要特性

支持真实10点触摸,支持4.0 - 10.1"CTPM

内置高性能32位MCU+DSP

适用于DITO/SITO/OGS CTPM模组

支持LCM全贴合

支持通道数:最高56通道(支持16:9、4:3应用)

支持COF/COB应用

支持I2C/SPI接口

高报点率:60~200Hz

有效抑制RF、LCM干扰,更强的抗充电器干扰能力

互容+自容架构,实现卓越的防水性能

支持手套触摸

接近感应功能
