恩智浦Quick-Jack:将音频插孔打造为多功能、自供电数据端口
录入：edatop.com 点击：
5月27日消息（张海龙）日前，恩智浦半导体公司宣布推出一种新型多功能智能手机Quick-Jack解决方案，简化了各种外部设备与智能手机的连接，可实现自供电的数据通信。
据了解，该解决方案通过改造智能手机上的标准3.5mm音频插孔，为外部传感器、开关、外设和其他设备提供一个通用接口。此概念受密歇根大学HiJack项目的启发，让移动、消费者和工业产品设计人员获得简单灵活、即插即用的连接途径，从而为可穿戴医疗和健身设备、游戏机控制器和玩具到诊疗和维护工具等广泛应用添加各类功能。
Quick-Jack解决方案主要面向数据传输有限的应用，如依靠外部设备连接来收集传感器读数、控制开关、提供外部仪表收集的数据，并处理来自键盘、操纵杆或手柄等的用户输入。对这类应用程序而言，并不需要占用手机的高带宽USB/Lightning端口。而通过耳机接口进行设备研发则可大大降低开发难度与成本。
恩智浦半导体副总裁暨微控制器产品线兼总经理Jim Trent称："智能手机用户界面和连接功能带来个人通信的革命。从精密的空气质量监控器到具有更换和上传功能的有益儿童玩具，在设计这些终端产品时，新型智能手机Quick-Jack解决方案让优秀功能的应用变得格外简单。"
密歇根大学电气工程与计算机科学专业副教授Prabal Dutta表示："最初设计HiJack，是为了打造一种通用的连接方法，将低成本传感器设备简便而安全地连接到任何品牌的智能手机、平板电脑乃至电脑。如今，从最初版的低成本测量仪器，到移动娱乐、安全读卡器、遥控器和个人医疗监控器等等，音频插孔连接的应用呈现爆炸式增长。"
对终端产品设计师而言，智能手机Quick-Jack解决方案可轻松提供出色的智能手机UI功能，用于数据显示，开关控制、传感器监控、诊疗和其他现场数据的收集。手机无线连接支持数据上传、存储、固件更新、通用云通信，无需配置额外硬件或软件。
对智能手机应用程序开发人员而言，该解决方案提供了即插即用的数据连接和外部设备电源，可以轻松地为iOS或Android应用程序添加成熟的用户或环境感知输入和功能。在USB/Lightning端口处于使用中时，它还能提供一个辅助的数据/控制通道。

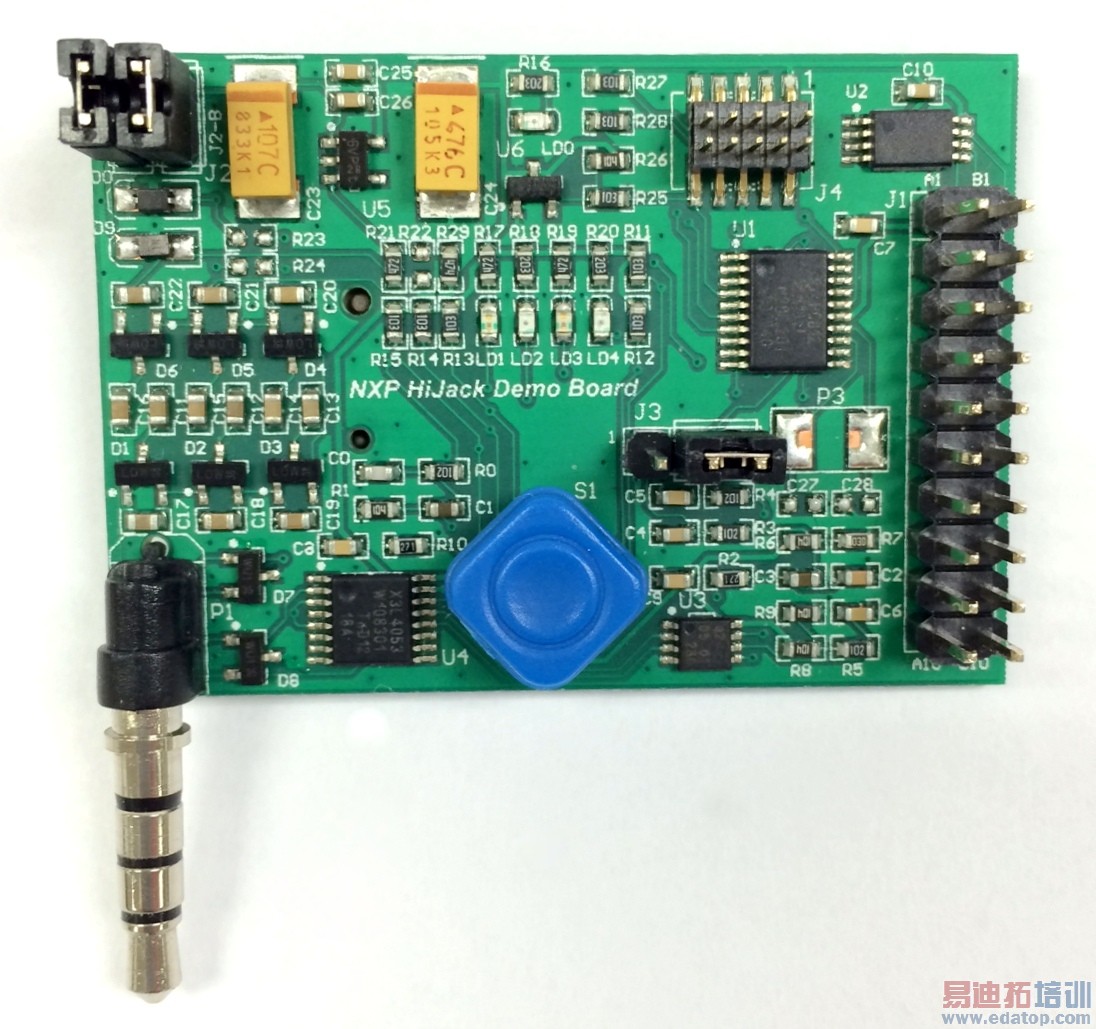

智能手机Quick-Jack解决方案包含一个小型电路板、用于iOS和Android操作系统的免费应用程序示例和设计文档材料。该电路板包含：
•LPC812微型控制器，用于处理曼彻斯特算法（启用左音频通道进行数据传输）解码/编码以及与外围设备通信。LPC812源代码免费提供，可直接结合恩智浦LPCXpresso工具使用。
•标准扩展接头，可以方便地连接传感器、开关、HMI外设或数据收集设备。
•电能采集电路，从智能手机的右音频通道吸取能量，为电路板和附属元件供电。
•板载微型操纵杆，用于可视化数据/信号，控制应用示例中的智能手机UI。
