揭秘超强防水原理 三星GALAXY S5拆解
录入：edatop.com 点击：
在上一篇文章中，我们给三星GALAXY S5做了暴力的防水测试，可以看出三星GALAXY S5有着超强的防水性能，那么S5是如何做到如此强大的防水功能的？让我们用拆解的图片来分析一下。
机身配置
配置上，三星GALAXY S5搭载高通骁龙801处理器，最高主频2.5GHz，运行内存2GB，机身存储空间有16GB和32GB两版本，支持最大64GB的Micro-SD卡 扩展。屏幕为5.1英寸1080P分辨率，Super AMOLED材质。另外摄像头升级至1600万像素，支持4K录像、0.3秒超快对焦以及先拍照后对焦模式，运行基于Android 4.4定制的TouchWiz UI。电池容量为2800毫安时，当然也是可拆卸设计。
| 三星GALAXY S5配置参数 | |
| CPU | 高通骁龙801处理器 四核2.5GHz |
| GPU | Adreno(TM)330 |
| RAM | 2GB |
| ROM | 16/32GB 支持存储卡扩展 |
| 屏幕 | 5.1英寸 1080P Super AMOLED屏幕 432ppi |
| 摄像头 | 1600万像素后置摄像头、210万像素前置摄像头 以及支持4K视频录制、HDR模式、0.3秒快速对焦、散焦效果 |
| 系统 | Android 4.4.2 with TouchWiz UI |
| 尺寸重量 | 142.0 x 72.5 x 8.1mm 145g |
| 电池容量 | 2800mAh，可自由更换 |
| 网络制式 | 2G/3G/4G LTE |
| 特色功能 | IP67级防水指纹识别 心率监测器 4K视频录制 |
三星GALAXY S5底部数据接口有一个防水塞——这也是三星S5唯一在外观上能看得到的防水设计，而顶部的3.5mm的耳机接口则没有塞子塞住，这一方面说明三星S5的防水设计之隐蔽，另一方面也说明S5有着强大的工业设计能力。

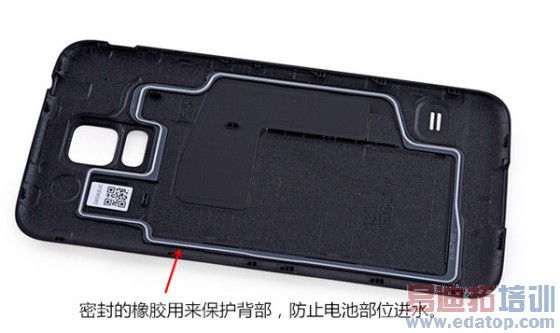

打开机身的后盖，可以看到三星S5的后盖上贴了一圈密封的橡胶，用来保护背部，防止电池部位进水。

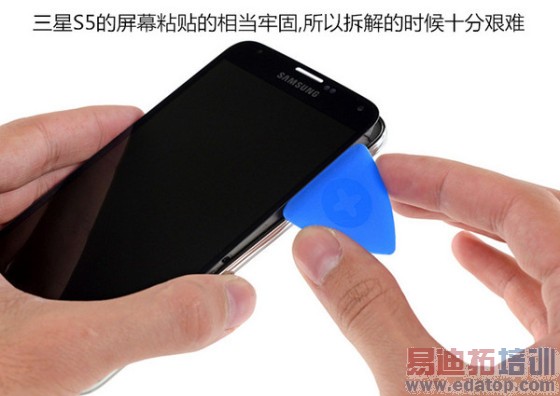

为了确保三星S5长时间泡在水里不会受到影响，三星S5的屏幕粘贴的相当牢固，并且在拆卸的过程中需要使用电吹风加热屏幕一段时间，让强力胶液化才行，所以拆解的时候十分艰难，以至于需要很长时间才能将三星S5的屏幕拆卸下来。

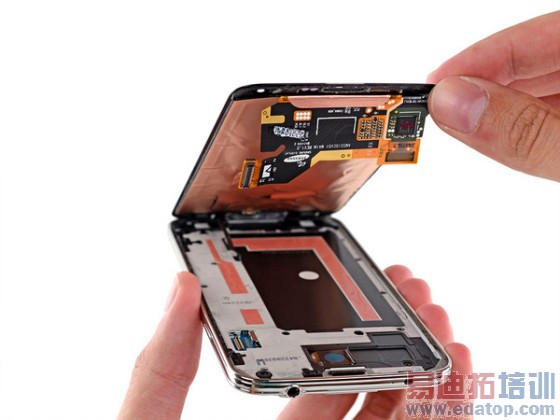

将屏幕拆下来后就是这个样子的了，S5四周封闭的金属边框能够很好的防止水进入机身，这一部分很简洁，继续拆解下去就会看到主板。
拆下后壳，S5的主板露了出来，可以看出，红色方框圈出的部分是3.5mm耳机插孔，这部分并没有和主板连在一起，正是因为这样，所以三星S5的耳机插孔不需要防水塞便可以起到防水的作用。

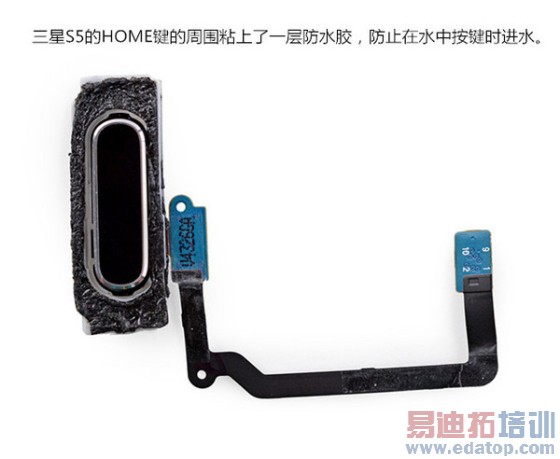

三星GALAXY S5的HOME键特写，我们知道在手机泡水的过程中，如果按下手机的按键的话也容易进水，所以三星在这里也做了防水的处理，HOME键的周围粘上了一层防水胶，防止在水中按键时进水。

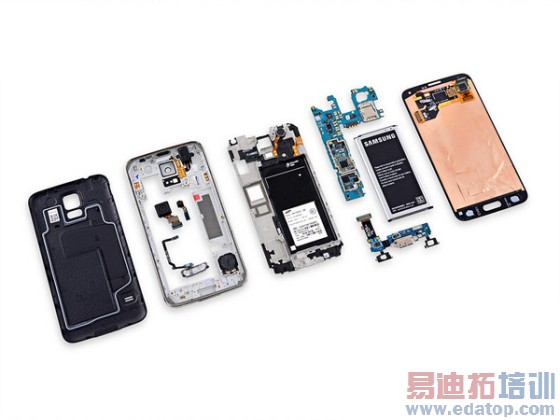

通过对三星GALAXY S5的拆解，除了可以看出三星优良的做工，也能够看出三星S5在防水方面下足了功夫，保证我们在水下使用而不会破坏手机，更多有关三星GALAXY S5的体验，尽在太平洋电脑网，敬请关注。
