三星Galaxy Note 4拆解：采用自家基带芯片
录入：edatop.com 点击：
为了拼苹果，三星提前放出了Galaxy Note 4，韩国本土已经开卖。TechInsights拿来拆解分析了一番，并计算了它的物料成本。
Note 4韩国版的型号是SM-N910K。
处理器采用三星自家的20nm工艺新八核Exynos 5433，基带也是自己的Shannon 303，而不像金属机Galaxy Alpha那样用了Intel XMM 7260，但这只是韩版，国际版可能会不一样。
事实上，Note 4里很多地方都是三星自己的元器件，高通完全不见踪影，得等骁龙805版本的了。

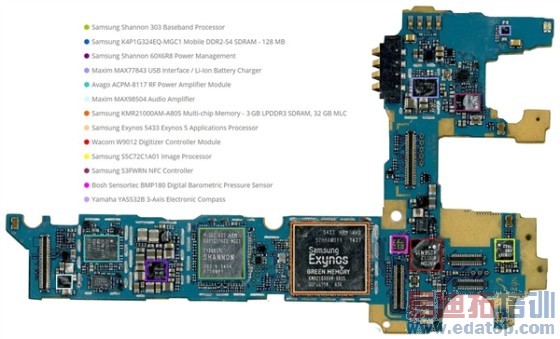

主板正面芯片：
－ 三星Shannon 303基带
－ 三星K4P1G324EQ-MGC1 LPDDR2 128MB
－ 三星Shannon 60X6R8电源管理单元
－ Maxim MAX77843 USB充电控制器
－ Avago ACPM-8117 RF功率放大器
－ Maxim MAX98504音频放大器
－ 三星KMR21000AM-A805 3GB LPDDR3内存/32GB MLC闪存

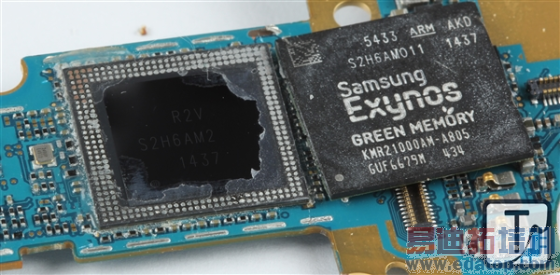

－ 三星Exynos 5433处理器(内存和闪存之下)
－ Wacom W9012数字转换控制器(S Pen控制器)
－ 三星S5C72C1A01 ISP图像处理器
－ 三星S3FWRN NFC控制器
－ Bosh Sensortec BMP180数字气压传感器
－ 雅马哈YAS532B三轴数字陀螺仪

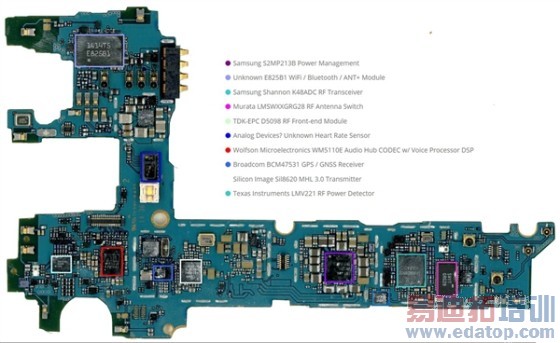

主板背面芯片：
－ 三星S2MP213B电源管理单元
－ 未知品牌E825B1 Wi-Fi/蓝牙/ANT+无线芯片
－ 三星Shannon K48ADC RF收发器
－ Murata LMSWXXGRG28 RF天线开关
－ TDK-EPC D5098 RF前端模块
－ Analog Devices(疑似)未知心率传感器
－ Wolfson Microelectronics WM5110E音频编码器(自带音频处理器DSP)
－ 博通BCM47531 GPS接收器
－ Silicon Image Sil8620 MHL 3.0发射器
－ 德州仪器LMV221 RF功率检测器

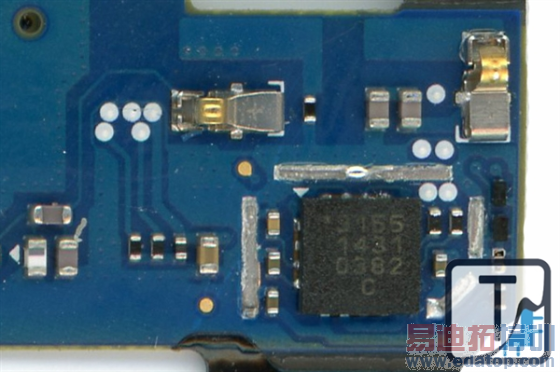

这是Cypress Semiconductor CY8CMBR3155-LQXI触摸控制器。

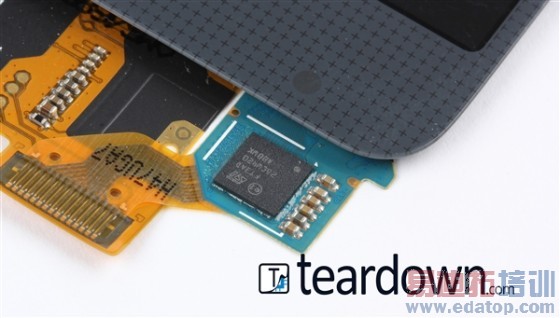

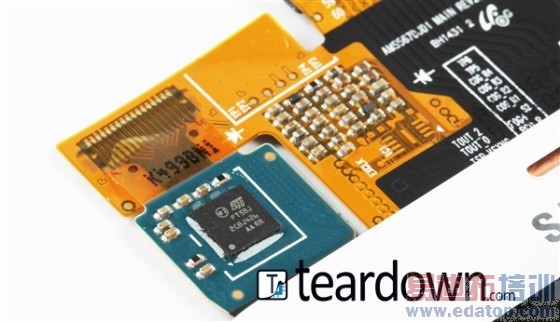

意法半导体的触摸屏控制器。

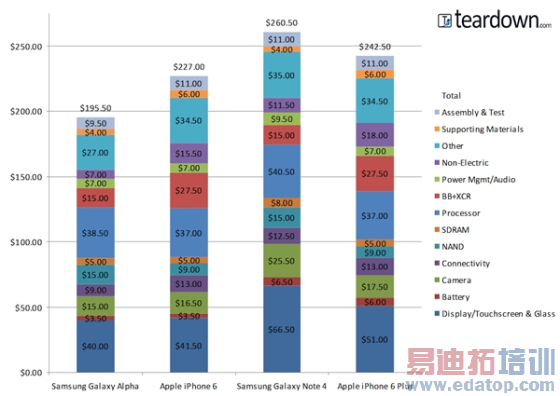

经估算，Galaxy Note 4的物料成本为260.5美元，其中最贵的是屏幕和玻璃66.5美元，处理器也需要40.5美元，摄像头25.5美元。
相比之下，iPhone 6 227.0美元，屏幕只要41.5美元，处理器37美元，摄像头16.5美元，都更便宜，但是基带贵，高通方案需要27.5美元，而三星自己的仅15.0美元。
iPhone 6 Plus则是242.5美元，也要比三星旗舰便宜，其中屏幕51.0美元、摄像头17.5美元。
另外，三星首款金属机Galaxy Alpha 195.5美元。
