杀猫!美版三星GALAXY S4全程拆解

录入:edatop.com     点击:

【手机资讯】真是令人激动,美国著名拆解网站iFixit近日对刚上市的三星Galaxy S4美版行货进行了拆解,PConline为国内读者和广大维修师翻译了其中详细内容,一起来看看吧。

galaxy s4拆解

galaxy s4拆解

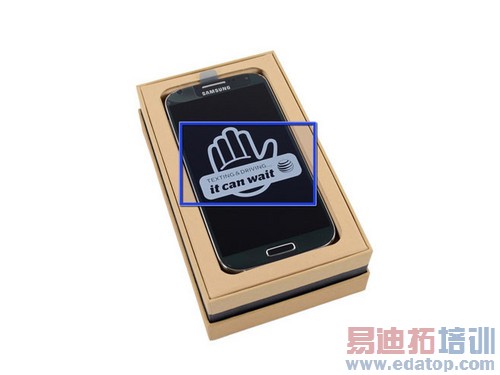

美版行货贴膜上提醒,如果你正在开车,你可以稍微等一下再使用手机。切记,开车使用电话是违法的,不仅仅是在美国。

galaxy s4拆解

galaxy s4拆解

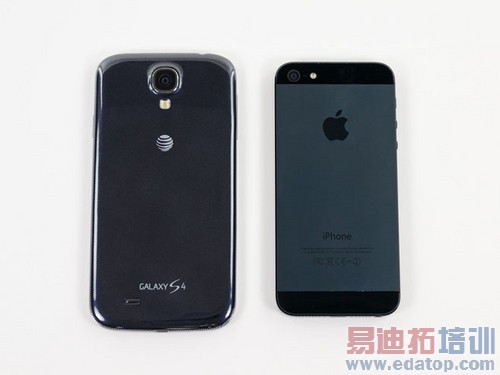

不是笔者愿意,老外似乎总是喜欢拿任何手机同iPhone对比,起码也要拍张照片才行,汗!另外,iFixit拆解网站上的废话一向都很多,咱们就不介绍硬件配置了。

galaxy s4拆解

galaxy s4拆解

galaxy s4拆解

galaxy s4拆解

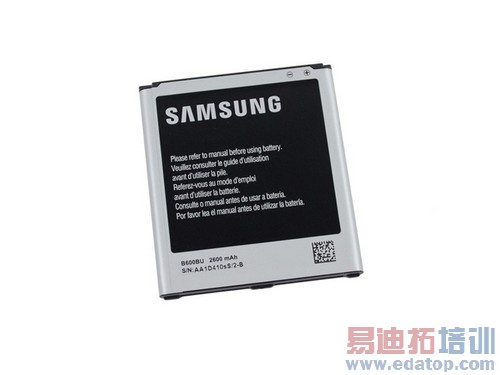

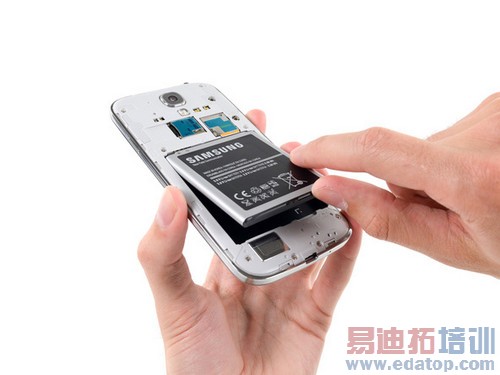

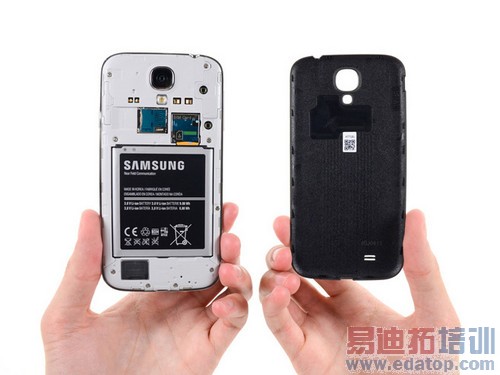

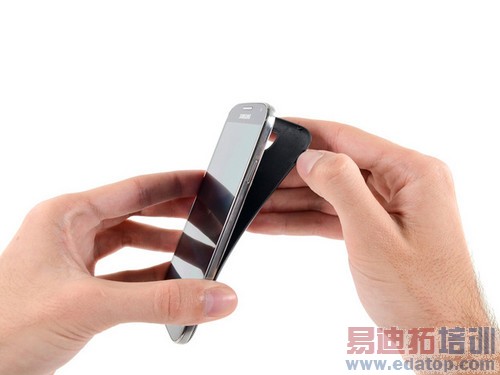

直接开后盖拆电池,三星的后盖简直太容易拆了,这一步完全不需要工具,电池是3.8V,2600mAh(总功率9.88W)。

galaxy s4拆解

galaxy s4拆解

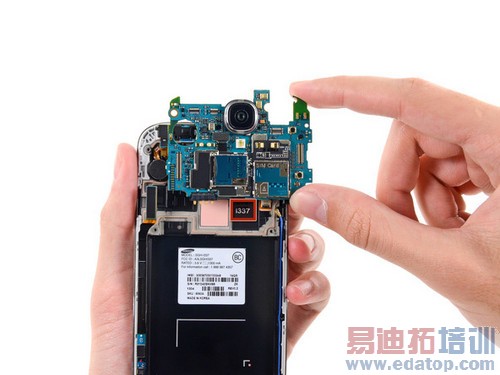

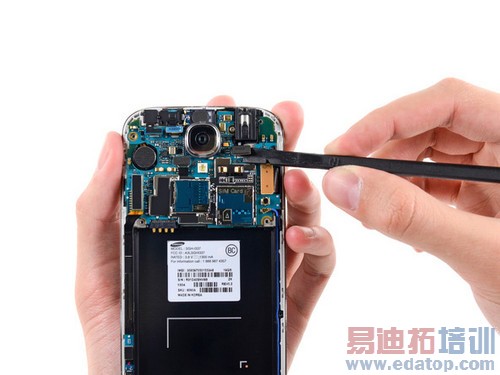

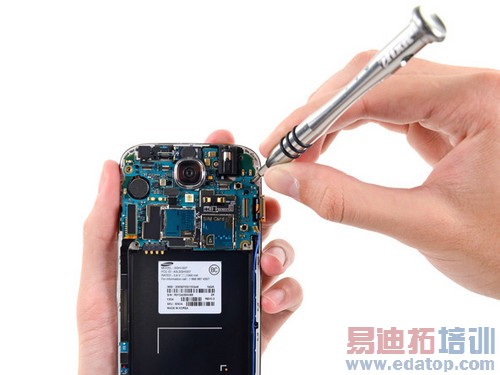

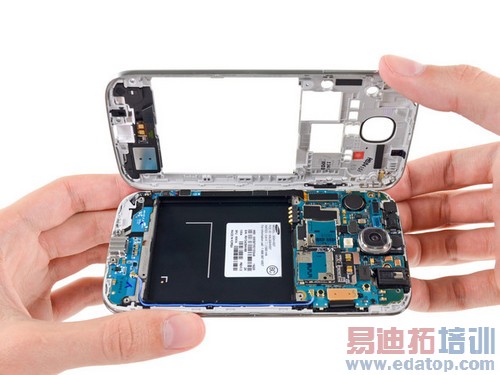

现在开始拆螺丝,将支架和主板小心地分离开来,虽然都是塑料,但还是小心为妙,这货也不便宜!

galaxy s4拆解

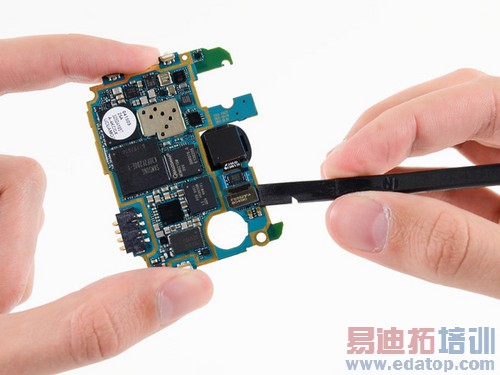

传说中的S4主板赤裸裸的暴露出来了,开始鸡冻了有木有?

galaxy s4拆解

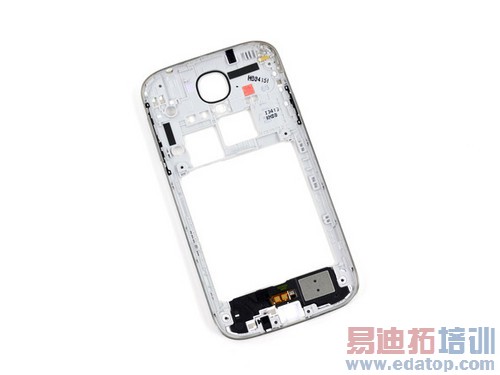

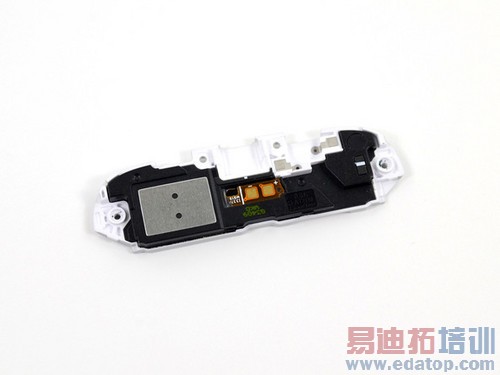

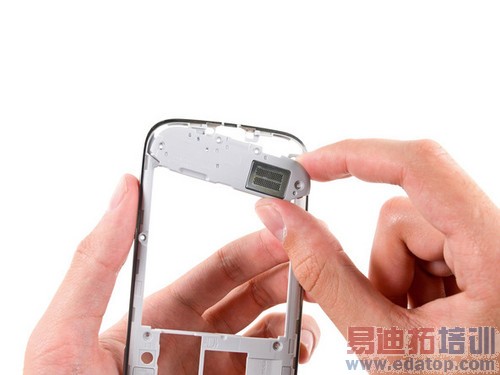

支架上有音量键、电源键和扬声器,另外还配备一个浸水指示器,遇到水就会变色,骗不了三星售后了。

galaxy s4拆解

galaxy s4拆解

总体感觉一般般,比华强北好一点,兴趣不是很大,还是继续拆吧!下面的动作比较危险,只供专业人士学习,普通人别模仿人家手贱啊。

galaxy s4拆解

galaxy s4拆解

galaxy s4拆解

galaxy s4拆解

galaxy s4拆解

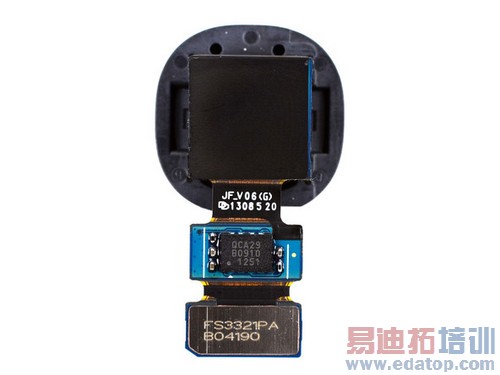

1300万像素摄像头,非常给力了,确实比想象中要出色很多,笔者用过才来帮三星说一句真相的,不然没这个闲情。

galaxy s4拆解

galaxy s4拆解

galaxy s4拆解

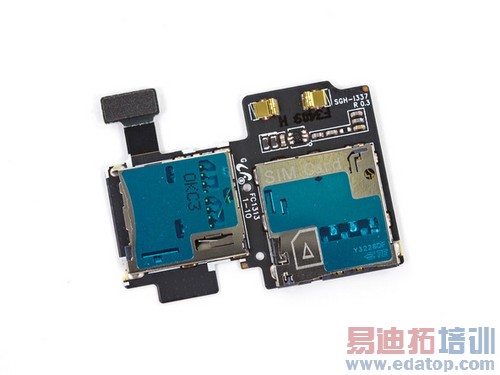

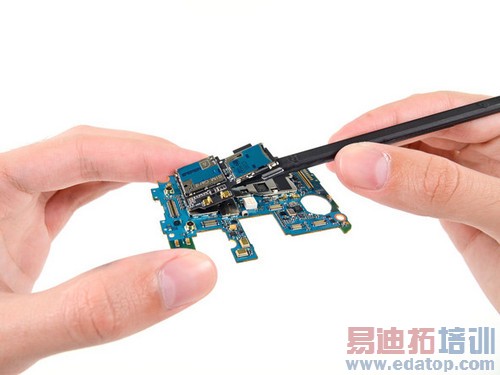

这是插Micro-SIM卡的板子,沾着一层化学胶水,看上去很牢靠的样子。

galaxy s4拆解

来看看这主板上都堆了些什么东西。

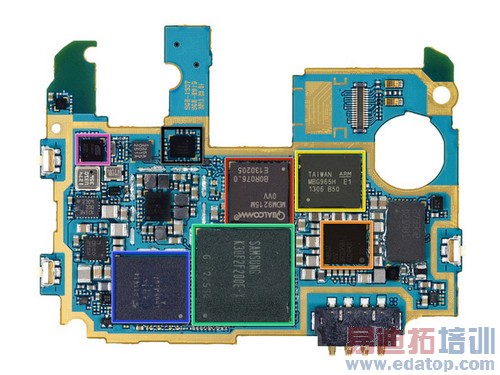

主板正面:

中上红色:高通MDM9215 4G/LTE基带
右下橙色:高通PM8917电源管理单元
右上黄色:ARM MBG955H控制单元
中下青色:三星K3QF2F200E 2GB LPDDR3内存(底下应该是一体封装的高通骁龙600 APQ8064AB 1.9GHz四核处理器)
左下蓝色:东芝THGBM5G7A4JBA4W 16GB eMMC(EMMC集成了NAND封装闪存和控制器)
中上黑色:高通WCD9310音频编码器
左上粉色:ATMEL UC128L5微控制器

galaxy s4拆解

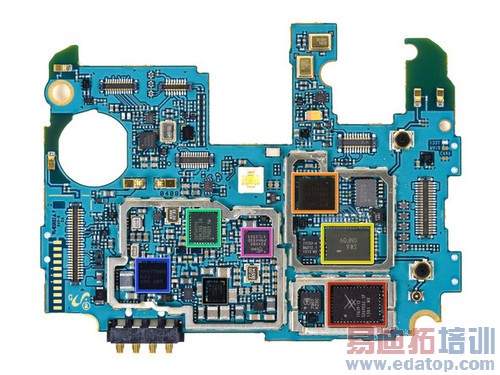

主板背面:

蓝色:Maxim MAX77803微控制器
青色:博通20794S1A NFC控制器
黑色:高通PM8821电源管理单元
粉色:Silicon Image 8240BO MHL 2.0发射器
橙色:高通WTR1605七频段4G/LTE芯片 (Nexus 4也采用这个芯片)
黄色:SWA GNF09(有谁知道干啥用的吗?)
红色:Skyworks 77619四频段GSM/EDGE功率放大器

galaxy s4拆解

galaxy s4拆解

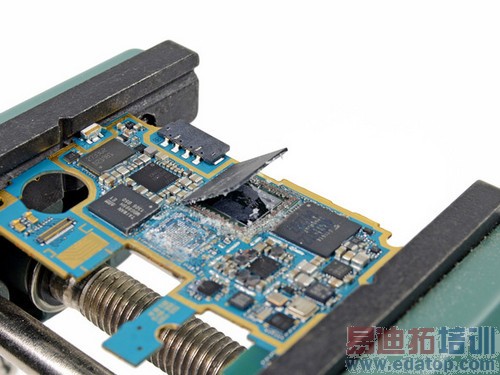

哈哈,不出所料,三星内存下面果然是骁龙600 APQ8064T 1.9GHz的四核处理器。

galaxy s4拆解

galaxy s4拆解

galaxy s4拆解

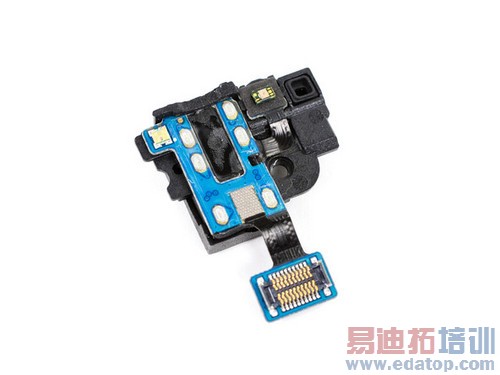

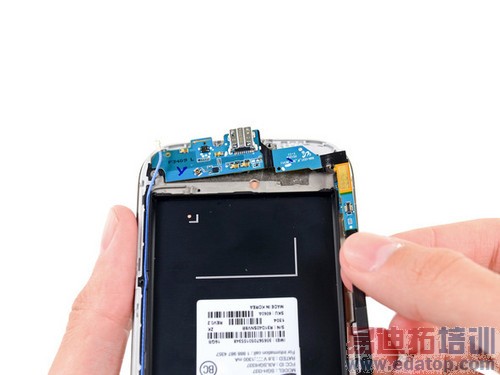

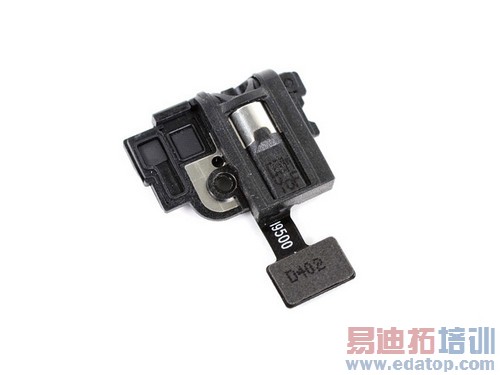

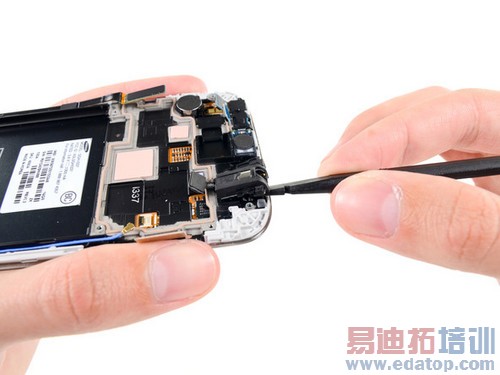

上面是3.5mm的耳机孔,三星还真是会利用空间,和耳机接口在一起的还有LED状态指示灯、一对红外传感器中的一个。

galaxy s4拆解

galaxy s4拆解

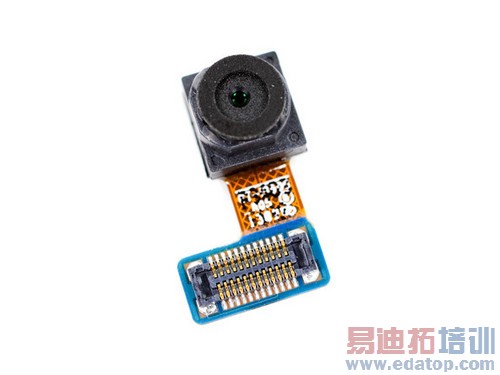

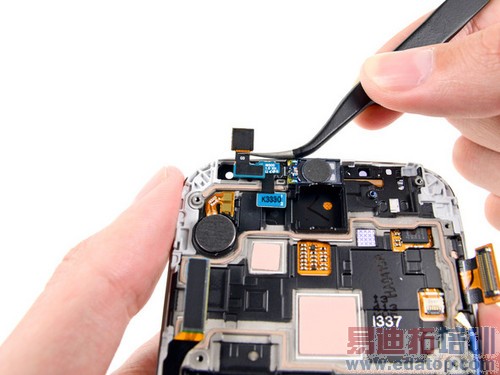

前置的200万像素摄像头,没什么好介绍的。好累啊,下面读者自己多看图吧,笔者不那么多废话了。

galaxy s4拆解

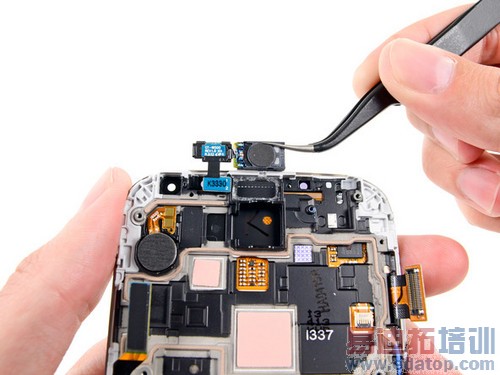

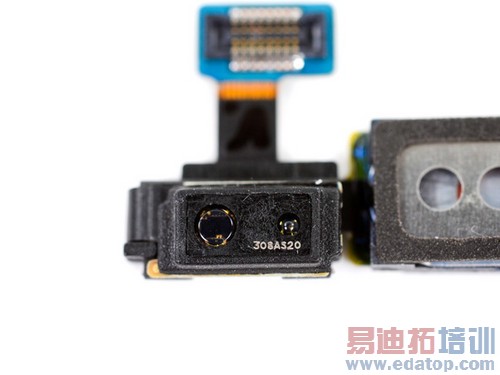

哇,东西好多,有听筒扬声器、红外发射器、环境光传感器阵列、第二个红外传感器,小心别弄坏了!

galaxy s4拆解

galaxy s4拆解

galaxy s4拆解

galaxy s4拆解

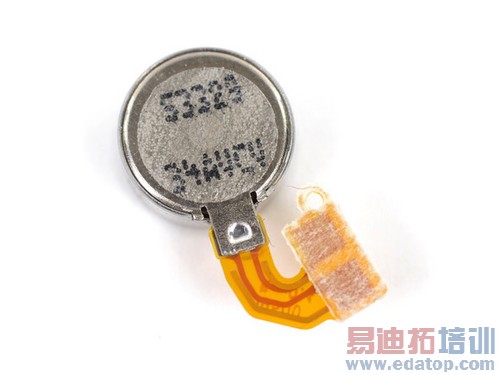

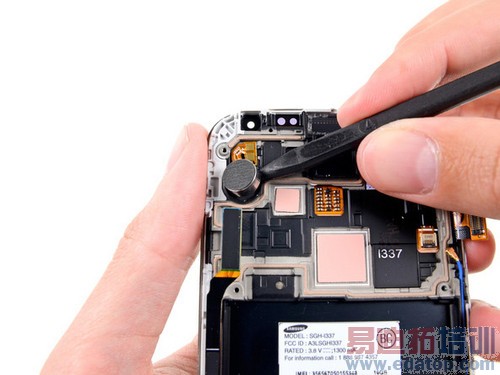

这个东西是一个振荡器震动马达,类似Nexus 4、Galaxy Nexus里用到的,编号53329 34AVCV,不过现在,它已经壮烈牺牲了。

galaxy s4拆解

galaxy s4拆解

galaxy s4拆解

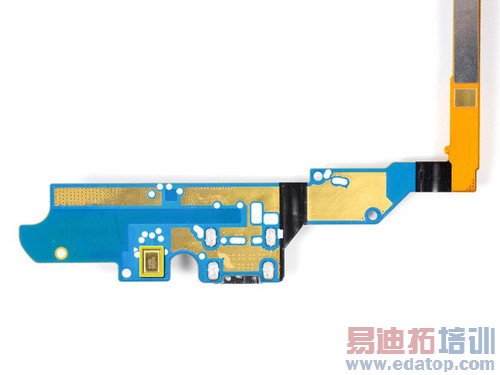

红框内是Sensirion SHTC1湿度和温度传感器。橙色框内的S1029 6914不是很确定,估计是语音麦克风。背面还有一颗编号RF1119的玩意儿,也不知道是啥。

galaxy s4拆解

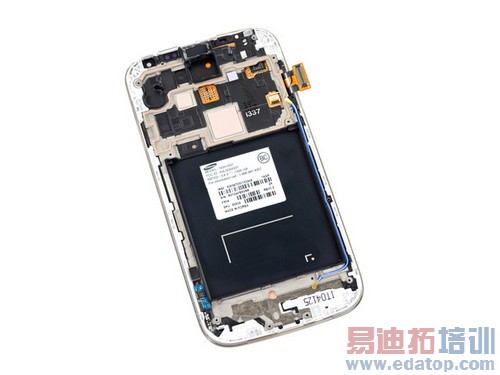

显示屏和玻璃是融为一体的,使用了一层光学胶,并且还牢牢粘在塑料边框上,一体式设计,老外也不想拆了,OLED屏很金贵的,那就不拆呗。

galaxy s4拆解

galaxy s4拆解

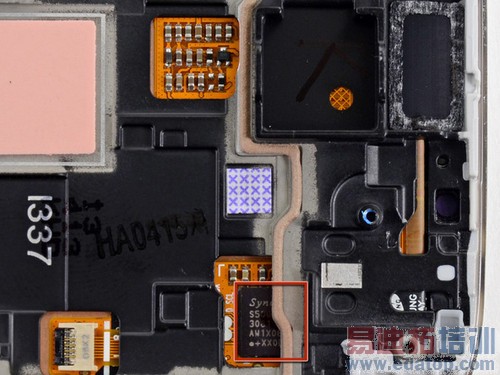

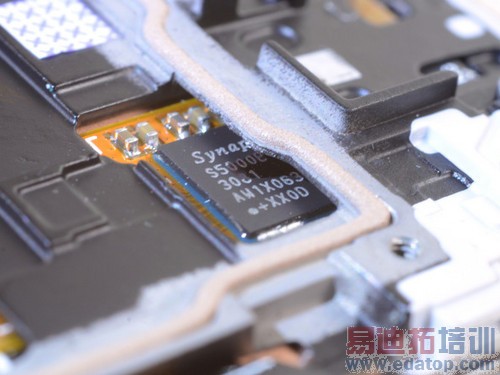

这里还有第二个浸水指示器,好贱啊有木有?呵呵,这里居然还有一个隐藏够深的Synaptics S5000B触摸控制器,是用来负责S4的超敏感触摸控制的,其实就是让人戴着手套还能用手指控制屏幕。

galaxy s4拆解

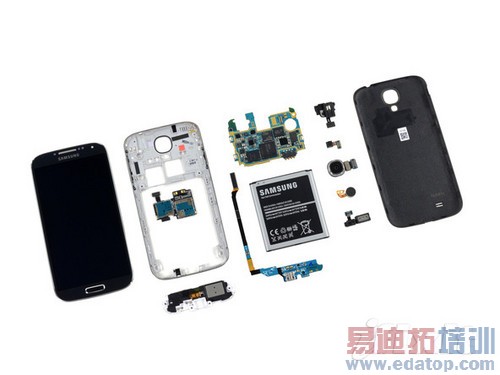

好了,终于拆完了,亮一下拆机成果,这S4拆机是国外专业拆机网站ifixit做的,水印就不去掉了,尊重一下知识版权。

galaxy s4拆解

最后总结一下拆解报告,三星GALAXY S4可修复分数得分为8分(最高分10分为最容易修理),并且以下四点值得注意:

1、S4很容易被打开,几秒钟就可以拆出后盖和电池;

2、在整个主板装置中,只有11颗标准菲利普斯#0螺丝;

3、有些组件是连在一起的,一个坏了就要换一组;

4、显示屏和保护面板粘得很死,修起来可能会很麻烦。

感谢读者的阅读,下期再会。(全文完)
