请告知一下耗电量(损耗)

录入:edatop.com    点击:

问:请告知一下耗电量(损耗)。



答:

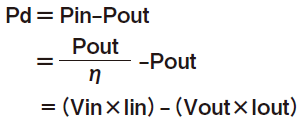

耗电量(损耗)是输入电力与输出电力之差,可通过如下计算公式进行计算。

Pd :耗电量(W)
Pin :输入电力(W) Pin =Vin×Iin
Pout :输出电力(W) Pout=Vout×Iout
η :效率
Vin :输入电压(V)
Iin :输入电流(A)
Vout :输出电压(V)
Iout :输出电流(A)

例1)CC30-4805SFP-E的输入电压为48V、环境温度为25℃、最大输出功率为(30W)时的效率为规格标准的92.5%。
此时的耗电量(损耗)通过上述计算公式可得:Pd=(30÷0.925)-30=2.43W。

例2)使DC-DC开关电源进行工作时,输入输出电压与输入输出电流的实际测量值如下:
输入电压(Vin)=47.996V
输入电流(Iin)=0.348A
输出电压(Vout)=5.014V
输出电流(Iout)=2.998A
此时的耗电量(损耗)通过上述计算公式可得:
Pd=(47.996×0.348)-(5.014×2.998)=1.67W
