温度特性指南 (7)：根据温度变化，静电容量预计会发生多大程度的变化？
录入：edatop.com 点击：
问：温度特性指南 (7)：根据温度变化，静电容量预计会发生多大程度的变化？
答：
C0G以及NP0的种类1的电容器温度特性中，对于温度的变化并未发现静电容量有明显变化。
一般情况下，种类2的电容器静电容量会随温度发生变化。这是因为陶瓷的晶格结构发生变化，从而介电常数也相应发生变化。此为可逆变化，并非劣化现象。
EIA标准以及JIS标准中规定，在使用温度范围中，静电容量的变化不得超过规定的允许差。变化程度请参照表2。
实际容量变化曲线会因厂商及编号不同而有所差异。TDK产品的具体示例已刊载于TDK Product Center中，敬请浏览。 以下图表中显示了多类MLCC的温度特性。因此会因种类及厂商不同而有所差异。

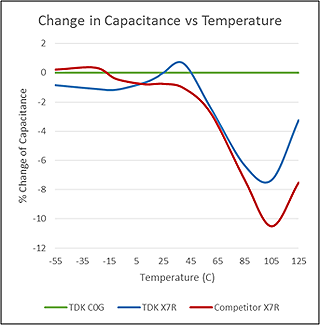

图1. 3类10nF、50V、EIA0603电容器的温度特性图表
