什么是隔离器?

录入:edatop.com    点击:

问:什么是隔离器?



答:

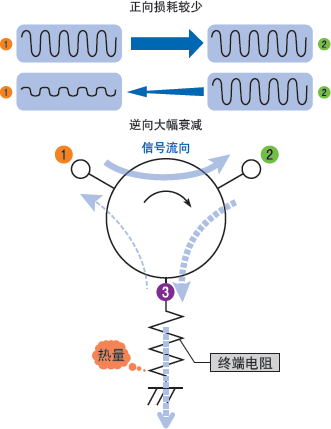

如图所示,环形器的3个端子中,一个端子连接有终端电阻的产品。图中,端子③中连接有终端电阻。从端子①进入的高频信号以低损耗传输至端子②的特征与环形器相同,但从端子②进入的高频信号会被与端子③连接的终端电阻吸收,因此几乎没有功率传输至端子①中。理想状态为终端电阻反射为“0”,但通常情况下多少会有错误匹配的情况发生,而该错误匹配部分的功率会传输至端子③中,因此其与环形器一样会传输至端子①中。 如图所示,被终端电阻吸收的功率会转换为热量,并最终散发至外部(空气中)。 通常情况下,隔离器为2端子元件,因此从外侧看来,进入端子②的功率会被隔离器消耗,而只有极少部分功率传输至端子①中。


图 隔离器
